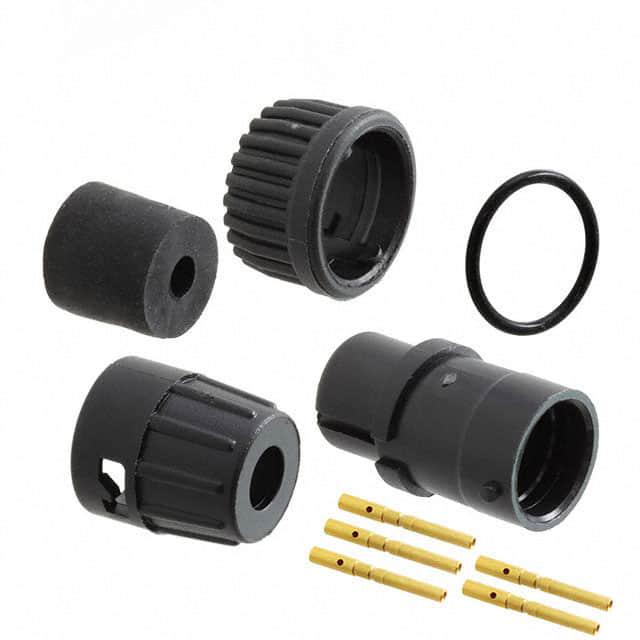

6280-5SG-315

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 5pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: ES-6280-5SG-315
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 6280-5SG-315

6280-5SG-315概述

    MINI-CON-X® Field Installable Connectors 技术手册

    产品简介


    MINI-CON-X® Field Installable Connectors 是一种现场可安装的连接器系统,广泛应用于电缆组件和自定义电缆组装。该系列提供多种型号以适应不同的安装需求,包括电缆到电缆(直角和直线型)、电缆端接以及面板安装。这些连接器不仅适用于工业自动化,还广泛应用于通信设备、航空航天及汽车电子等领域。

    技术参数


    以下是MINI-CON-X® Field Installable Connectors的主要技术规格和性能参数:
    - 额定电流:4.8 A 至 13.0 A
    - 额定电压:600 V
    - 导体尺寸:
    - #16 接触点:16至18 AWG
    - #20 接触点:20至24 AWG
    - 接触类型:
    - 插针(Pin):2 - #20(2-8个接触点)
    - 插座(Socket):3 - #16(2-5个接触点)
    - 接触镀层:金镍合金(标准)
    - 接触排列:提供2至8个接触点的组合
    - 电缆直径范围:0.09 - 0.25 英寸(2.3 - 6.3 mm)
    机械规格:
    - 耐用性:至少300次插拔循环无机械或电气失效
    - 振动保护:耦合环具有锁定功能,防止松动或分离
    - 扭矩:所有系列螺母能承受10-12英寸磅的紧固扭矩
    电气规格:
    - 工作温度范围:-55°C 到 +125°C(-67°F 到 +257°F)
    - 环境耐腐蚀性:经过300小时盐雾测试的接触件
    环境规格:
    - 防水等级:NEMA 6P, 13; IEC IP67

    产品特点和优势


    MINI-CON-X® Field Installable Connectors 具有多项独特的优势:
    - 易安装:可在现场轻松安装,节省时间和成本。
    - 高可靠性:通过300次插拔测试,确保长期稳定运行。
    - 高防护等级:符合NEMA 6P, 13和IEC IP67标准,适用于各种恶劣环境。
    - 兼容性强:提供多种型号和配件,适用于不同应用需求。

    应用案例和使用建议


    MINI-CON-X® Field Installable Connectors 主要应用于工业自动化、通信设备、航空航天和汽车电子等领域。例如,在工业自动化系统中,它们可以用于连接传感器和执行器,确保信号传输的稳定性和可靠性。在通信设备中,它们可以用于连接电源线和信号线,提高系统的整体性能。
    使用建议:
    - 在高振动环境下,确保正确安装并使用锁定功能。
    - 定期检查电缆和连接器的防水密封,防止水分进入导致短路。
    - 使用时避免过度弯曲电缆,以延长使用寿命。

    兼容性和支持


    MINI-CON-X® Field Installable Connectors 具有良好的兼容性,可以与其他标准电缆组件配合使用。供应商还提供详细的安装指南和技术支持,确保用户能够正确安装和使用产品。如需定制化设计,可咨询供应商获取更多信息。

    常见问题与解决方案


    1. 问题:连接器在插拔过程中出现松动。
    解决方案:确保使用锁定功能,并定期检查锁紧情况。
    2. 问题:电缆和连接器防水性能不佳。
    解决方案:检查并更换损坏的密封圈或防水套。
    3. 问题:连接器无法正常通电。
    解决方案:检查连接器内部是否有异物或损坏,必要时重新焊接或更换连接器。

    总结和推荐


    MINI-CON-X® Field Installable Connectors 是一款高性能、高可靠性的现场可安装连接器系统。它具有易于安装、高防护等级和多种型号选择等优点,非常适合各种工业和商业应用。强烈推荐给需要高效连接解决方案的用户。

6280-5SG-315参数

参数
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 5pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

6280-5SG-315厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

6280-5SG-315数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 6280-5SG-315 6280-5SG-315数据手册

6280-5SG-315封装设计

查看详情并下载
Symbol
Footprint
3D Model
