EN3C4MCX

产品分类: 圆形连接器
厂牌: SWITCHCRAFT

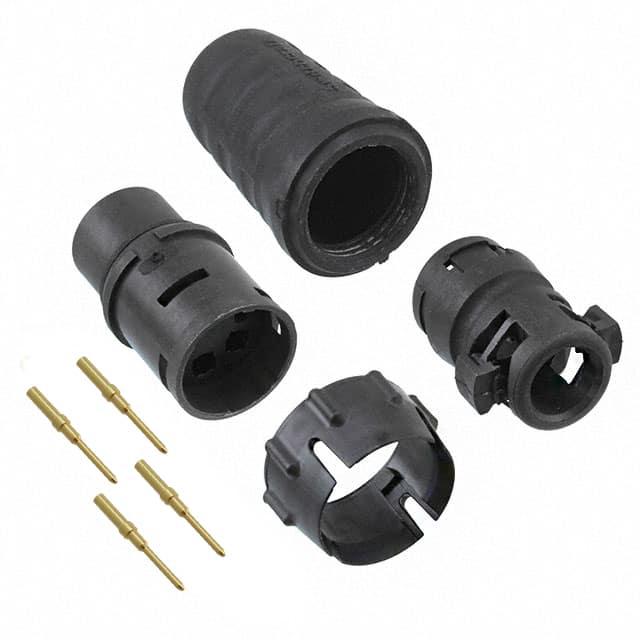

产品描述: Bayonet Lock,Male Pins,Plug 4pin Thermoplastic 7.5A 金 黑色 导线安装,自由悬挂,通孔安装 39.83mm(长度)
供应商型号: EN3C4MCX
供应商: Master
标准整包数: 5
SWITCHCRAFT 圆形连接器 EN3C4MCX

EN3C4MCX概述

    EN3® 系列防水连接器技术手册解析

    产品简介


    EN3® 系列防水连接器是一款专为高要求的工业和军事应用设计的产品,以其卓越的密封性能和灵活的应用选择而闻名。此系列连接器提供了电缆、面板及电缆到电缆等多种配置选项,广泛适用于数据传输、仪器仪表、医疗设备、船舶、运输及通用工业电子等领域。其专利设计省去了传统的垫圈和O形环结构,提供更简洁且可靠的密封效果。
    主要功能包括:
    - 防水等级达到IP68和NEMA 250(6P)标准。
    - 提供直角和垂直PCB连接选项。
    - 接触点采用镀金处理,确保信号传输的稳定性。

    技术参数


    | 参数类别 | 规格值 |

    | 插拔寿命 | ≥600次插入/拔出循环 |
    | 振动测试 | 符合Mil-Std 202 Method 201 |
    | 冲击测试 | 符合Mil-Std 202 Method 213B |
    | 螺母扭矩 | 8-10 in-lb |
    | 耦合方式 | 带肋或翼式螺母 |
    | 额定电压 | 250 V AC/DC |
    | 额定电流 | - 2或3个#16接触点:16至18A
    - 2至6个#20接触点:20至22A
    - 7或8个#20接触点:20至22AWG
    - 9至18个#26接触点:26至28AWG |
    | 绝缘电阻 | ≥100 MΩ |
    | 接触电阻 | ≤20 mΩ |
    | 工作温度范围 | -40°C 至 +65°C (-40°F 至 +149°F) |
    | 密封等级 | IEC 60529 IP66/IP68 |
    | 湿气和盐雾测试 | 符合Mil-Std 202相关方法 |

    产品特点和优势


    1. 专利设计:无垫圈和O形环的创新设计,有效防止渗水和腐蚀。
    2. 灵活性强:提供多种连接方式(电缆、面板、电缆到电缆),适用于不同需求。
    3. 高性能接口:采用镀金触点和高标准绝缘材料,确保稳定的电气性能。
    4. 可靠密封:满足严格的防尘防水要求(IP68、NEMA 250)。
    5. 多样化的安装方式:支持直角和垂直安装,适合紧凑空间。

    应用案例和使用建议


    应用案例
    - 军事级GPS定位设备。
    - 医疗数据推车中数据传输接口。
    - 船舶通信系统。
    - 运输工具中的传感器网络。
    使用建议
    1. 在高湿度环境中使用时,确保所有接口完全密封。
    2. 安装时根据电缆直径选择合适的电缆夹持装置,避免接触不良。
    3. 长期暴露于恶劣环境下的设备应定期检查密封件状况。

    兼容性和支持


    EN3® 系列防水连接器可与其他符合行业标准的电子模块和设备无缝集成。制造商Switchcraft提供详尽的技术文档和支持服务,包括在线资源(www.switchcraft.com)。此外,产品通过了多项国际认证(如UL、NEMA),确保其在各类复杂场景中的可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 密封效果不佳 | 检查密封圈是否正确安装并保持清洁。 |
    | 插拔困难 | 确保耦合螺母拧紧力度适中,不超过8-10 in-lb。 |
    | 接触电阻偏大 | 检查触点表面是否有氧化现象,必要时重新镀金。 |

    总结和推荐


    EN3® 系列防水连接器凭借其卓越的密封性能、广泛的适用性及高度定制化能力,在工业和军事领域表现出色。它不仅能够满足苛刻的环境要求,还具备优异的性价比。对于需要长期稳定运行的电子设备而言,该系列产品是理想的选择。我们强烈推荐使用EN3® 系列防水连接器以提升系统的整体可靠性。
    如需进一步技术支持或订购信息,请访问官方网站:[www.switchcraft.com](http://www.switchcraft.com)。

EN3C4MCX参数

参数
颜色 黑色
端接 -
额定电流 7.5A
外壳材料 Thermoplastic
针脚数 4pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
长*宽*高 39.83mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,通用级
零件状态 在售
包装方式 散装

EN3C4MCX厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

EN3C4MCX数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT EN3C4MCX EN3C4MCX数据手册

EN3C4MCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
