16280-3SG-315

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 3pin Thermoplastic 7.5A 金 黑色 导线安装,自由悬挂,通孔安装 32.8mm(长度)
供应商型号: 3783851
供应商: 海外现货
标准整包数: 1

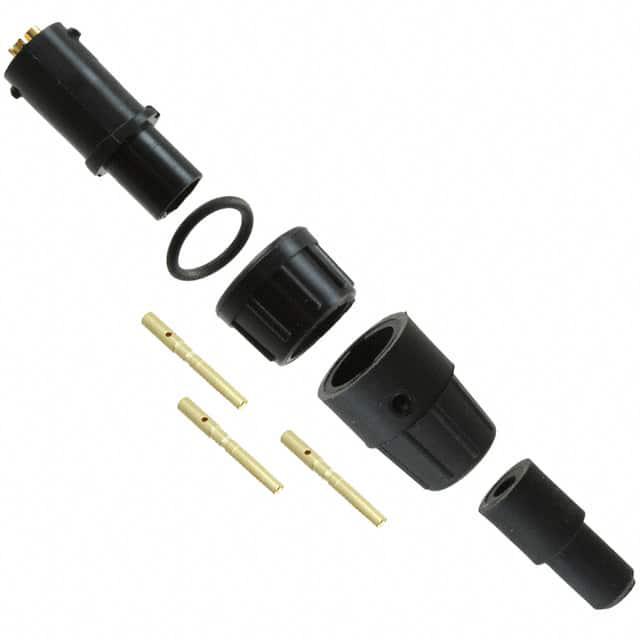

SWITCHCRAFT 圆形连接器 16280-3SG-315

16280-3SG-315概述

    # Micro-Con-X® 系列电子连接器产品技术手册解析

    产品简介


    Micro-Con-X® 系列连接器是工业和海洋应用领域的创新设计产品,专为苛刻环境下的电气连接提供可靠的解决方案。这些连接器采用全塑料构造,具备高强度、耐腐蚀和防水的特点,广泛应用于测试仪器、医疗设备、工业自动化系统、通信设备及农业机械等领域。Micro-Con-X® 系列以其经济高效、坚固耐用的特点,在市场上占据重要地位。
    主要功能:
    - 可靠连接:通过精密设计实现强固的电接触点,支持高达600V的工作电压。
    - 模块化安装:支持电缆到电缆、面板安装及电缆接头等多种安装方式。
    - 定制化选项:提供多种规格的插针和插孔配置,满足多样化的应用场景需求。
    应用领域:
    - 测试与测量设备
    - 医疗器械
    - 汽车电子
    - 农业机械
    - 工业控制
    - 通信与传感器系统

    技术参数


    以下是Micro-Con-X®系列连接器的关键技术规格:
    | 参数类别 | 规格 |

    | 额定电流 | 3.0~7.5A |
    | 工作电压 | 600V |
    | 导线规格 | 20~24AWG |
    | 接触点数量 | 2或3个接触点(可选) |
    | 接触材料 | 黄铜,表面镀金过镍 |
    | 外壳材料 | 尼龙,符合UL和CSA认证 |
    | 温度范围 | -40°C至+115°C(-40°F至+239°F) |
    | 防护等级 | NEMA 6P、13;IEC IP67 |
    | 振动性能 | 具有锁紧装置,可承受振动环境 |
    | 盐雾腐蚀性能 | 300小时盐雾测试后接触点无明显腐蚀 |

    产品特点和优势


    Micro-Con-X® 系列连接器的显著特点包括:
    1. 低成本与高性能平衡:全塑料材质大幅降低了制造成本,同时保持了出色的电气性能。
    2. 防水防尘:卓越的密封性能确保连接器在潮湿或多尘环境中稳定运行。
    3. 高可靠性:至少可支持300次插拔循环,适合频繁操作场合。
    4. 多功能接口:支持多种安装方式(电缆到电缆、面板安装等),适应性强。
    5. 定制化服务:可根据客户需求设计定制型号以满足特殊要求。

    应用案例和使用建议


    应用案例:
    1. 工业自动化生产线:Micro-Con-X® 连接器用于连接传感器、执行器及控制器,保障生产过程稳定运行。
    2. 船舶电子设备:防水设计使其适用于船舶驾驶室和甲板上的通信系统。
    3. 医疗器械:微型化设计便于嵌入式应用,如医疗监护仪内部布线。
    使用建议:
    - 在恶劣环境下使用时,建议增加“O”形圈或胶塞以进一步增强密封性。
    - 避免长时间暴露于极端高温或低温环境中,以防材料老化或变脆。
    - 定期检查连接器锁紧状态,确保无松动现象。

    兼容性和支持


    Micro-Con-X® 系列连接器具有良好的兼容性,可以与多种标准规格的产品配合使用。Conxall公司提供全面的技术支持服务,包括工程咨询、定制开发以及售后维护,帮助客户快速解决问题并优化方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针或插孔松动 | 检查锁定装置是否正常工作,必要时重新装配。 |
    | 连接处漏水 | 检查密封圈是否完整且正确安装。 |
    | 无法正常通电 | 确保接线正确无误,并检查接触面清洁度。 |

    总结和推荐


    Micro-Con-X® 系列连接器凭借其优异的性价比、高度可靠性及多样化应用场景,成为工业和海洋领域的优选产品。无论是作为测试仪器的核心组件还是农业机械的关键部件,它都能提供稳定的电力传输和信号传输解决方案。
    推荐指数:★★★★☆(4/5)
    推荐理由:Micro-Con-X® 系列连接器不仅满足基本功能需求,还提供了极高的安全性和耐用性,非常适合对环境适应性和维护便利性有较高要求的应用场景。但对于需要更高电流或更大电压的特殊场合,可能需要考虑更高端型号或其他品牌产品。

16280-3SG-315参数

参数
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 -
额定电流 7.5A
外壳材料 Thermoplastic
针脚数 3pin
触头镀层 - 配接
长*宽*高 32.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

16280-3SG-315厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

16280-3SG-315数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 16280-3SG-315 16280-3SG-315数据手册

16280-3SG-315封装设计

查看详情并下载
Symbol
Footprint
3D Model
