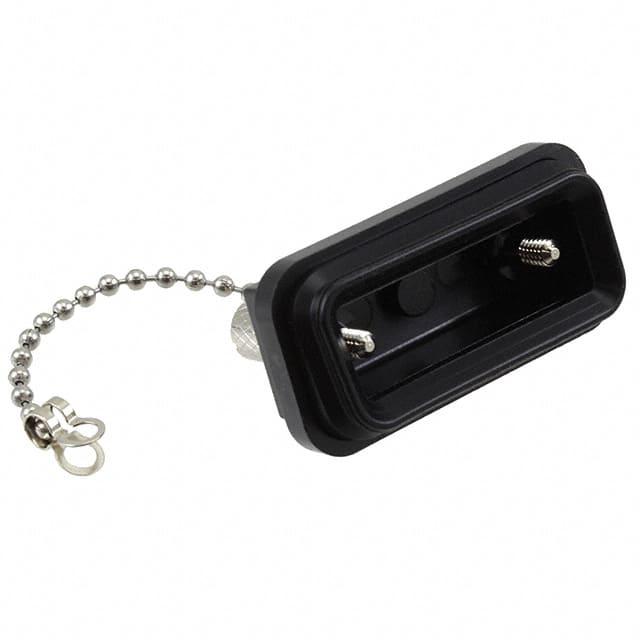

DBSCAP

厂牌: SWITCHCRAFT
产品描述: 9pin Cap (Cover),Sealing D-Sub Connectors
供应商型号: 2132482
供应商: element14
标准整包数: 1
SWITCHCRAFT D-Sub/D形连接器 - 配件 DBSCAP

DBSCAP概述

    # Sealed D-Sub 产品技术手册

    产品简介


    基本介绍
    Switchcraft推出的Sealed D-Sub是一款防水面板连接器,适用于严苛环境下应用。它包括标准的D-Sub接口,能够在IP67等级下实现可靠的密封性能。产品主要用于控制面板连接、工业自动化设备、航海设备及医疗设备等领域,特别适合需要防水防尘的场合。
    主要功能
    - 提供防水面板连接器及背壳套件
    - 符合IP67防护标准
    - 支持多种接线方式:焊接、公母对接
    - 标准金镀层接触点
    - 可选背壳套件,适用于不同直径电缆
    - 通过RoHS认证,符合环保要求
    应用领域
    - 遥控或临时数据控制中心
    - 制造业控制设备
    - 航海领域
    - 野外数据采集设备
    - 医疗数据采集设备

    技术参数


    性能指标
    - 防护等级:IP67
    - 接触点:金镀层
    - 电缆直径:0.138-0.276英寸(3.51-7.01毫米)
    - 导线范围:22-26 AWG
    - 面板安装:标准D-Sub孔位
    - 安装方式:后置安装
    工作环境
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:0% 至 100% 相对湿度
    - 环境条件:恶劣环境,包括户外和海上应用

    产品特点和优势


    独特功能
    - 后置安装设计,便于集成到现有设备中
    - 多种接线方式选择,满足不同需求
    - 高防护等级,适用于各种恶劣环境
    - RoHS合规性,确保环保安全
    市场竞争力
    Sealed D-Sub系列凭借其高防护性能、标准化接口设计以及广泛的适用范围,在工业自动化、航空航天和航海等行业具有显著的竞争优势。

    应用案例和使用建议


    应用场景
    例如,在制造控制设备中,Sealed D-Sub可用于连接数据采集系统与控制面板。在户外数据采集设备中,它可提供可靠的信号传输,同时防止水和灰尘侵入。
    使用建议
    - 在安装前,务必检查电缆直径是否与所选背壳套件匹配。
    - 定期检查连接器密封圈的完整性,以保证长期稳定的防护效果。
    - 若需在高湿环境下长时间使用,请确保所有部件均符合IP67标准。

    兼容性和支持


    兼容性
    - 与标准D-Sub接口兼容
    - 与多种电缆直径匹配的背壳套件
    - 与各种电缆直径相兼容的接触点
    厂商支持
    Switchcraft提供了全面的技术支持和售后服务,包括在线资源、电话咨询以及专业培训。更多详细信息请访问官方网站 [www.switchcraft.com](http://www.switchcraft.com)。

    常见问题与解决方案


    常见问题
    1. 如何安装防水背壳套件?
    - 确认电缆直径是否与所选背壳匹配,按照产品手册步骤进行安装。

    2. 为什么防水性能不佳?
    - 检查密封圈是否有损坏,必要时更换新的密封圈。

    3. 接头松动怎么办?
    - 重新安装并紧固所有螺丝,确保正确紧固。

    4. 导线范围超出规范怎么办?
    - 使用适配的接线端子或重新选择符合规格的导线。

    总结和推荐


    综合评估
    Sealed D-Sub系列产品以其卓越的防水防尘性能、广泛的应用领域以及良好的兼容性,在众多严苛环境中表现出色。无论是用于工业自动化还是航海领域,这款产品都能为用户提供可靠且高效的数据连接解决方案。
    推荐结论
    我们强烈推荐使用Switchcraft的Sealed D-Sub系列产品。这些产品的设计与制造质量都经过严格测试,完全能够满足现代工业对高质量连接器的需求。

DBSCAP参数

参数
配套使用/相关产品 D-Sub Connectors
针脚数 9pin
配件类型 Cap (Cover),Sealing
零件状态 在售
包装方式 散装

DBSCAP厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

DBSCAP数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT D-Sub/D形连接器 - 配件 SWITCHCRAFT DBSCAP DBSCAP数据手册

DBSCAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 103.26
10+ ¥ 96.13
50+ ¥ 89.11
库存: 17
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 103.26
