首页  >  产品百科  >  6282-2SG-513

6282-2SG-513

产品分类: 圆形连接器
厂牌: SWITCHCRAFT

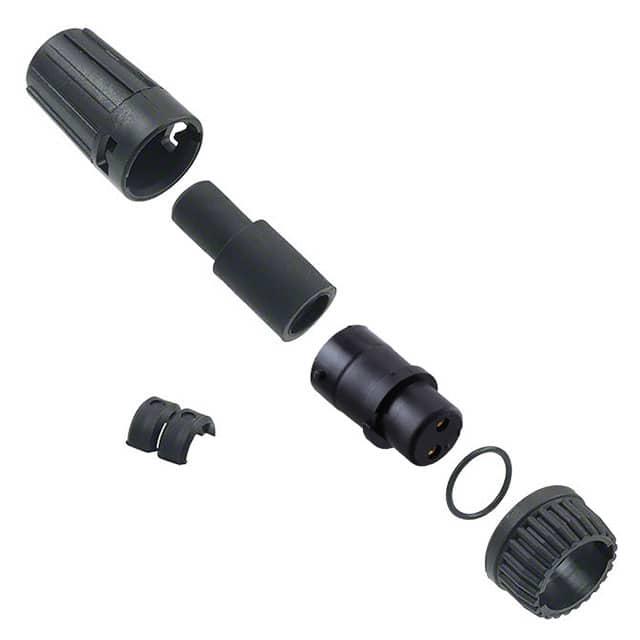

产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 2pin Polyamide (PA),Nylon 7.5A 金 黑色 导线安装,自由悬挂,通孔安装 42.7mm(长度)
供应商型号: ES-6282-2SG-513
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 6282-2SG-513

6282-2SG-513概述

    MINI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册

    1. 产品简介


    MINI-CON-X®是一款可现场安装的连接器,适用于电缆对电缆连接、面板安装及电缆对针/插座连接等多种应用场景。它广泛应用于工业控制、通信系统和自动化设备等领域,具有卓越的可靠性和耐用性。

    2. 技术参数


    - 电流和电压等级:支持4.8A至13.0A的电流,最大电压为600V。
    - 导体尺寸:#16接触点支持16至18AWG的导体,#20接触点支持20至24AWG的导体。
    - 认证:UL认证文件号为E138878(250V),CSA认证文件号为LR89277(600V)。
    - 温度范围:工作温度范围为-55°C到+125°C。
    - 机械特性:最小耐用性为300次插拔循环,无机械或电气失效。接口环具备过盈锁紧功能,防止松动或分离。
    - 振动特性:所有系列的六角螺母能承受10-12英寸/磅的扭矩。
    - 环境适应性:经过300小时盐雾测试,具备防潮能力,适合多种恶劣环境。

    3. 产品特点和优势


    - 耐用性强:MINI-CON-X®通过了严格的机械和电气测试,确保在反复插拔中保持性能稳定。
    - 安全性高:具备防水和防尘功能,满足NEMA 6P和IEC IP67标准,确保在各种环境下安全可靠。
    - 广泛的适用性:适用于多种电缆和接触点配置,支持从#20到#16的多种导体尺寸,适合不同应用场景。
    - 易于安装:提供现场安装功能,无需专业工具即可完成安装,方便快捷。

    4. 应用案例和使用建议


    - 应用案例:MINI-CON-X®可用于工业自动化控制系统、数据中心通信设备以及户外监控系统等。这些应用场景中,连接器需要承受高振动和恶劣环境条件。
    - 使用建议:对于户外环境,建议选择具备防水和防腐蚀特性的连接器。此外,在高振动环境中使用时,应确保连接器正确安装并定期检查,以保证长期可靠性。

    5. 兼容性和支持


    - 兼容性:MINI-CON-X®可与多种电缆和接触点匹配,例如电缆对电缆、电缆对针/插座及面板安装等。此外,提供长背壳、翼型耦合环等选配件,进一步增强产品的灵活性和适用性。
    - 支持:制造商提供全面的技术支持和售后服务,客户可以联系工厂咨询定制电缆组件和连接器设计。对于特殊应用需求,建议直接与制造商沟通。

    6. 常见问题与解决方案


    - 问题1:连接器无法插入或拔出。
    - 解决方案:检查连接器是否有异物或污垢堵塞,确保接触点清洁无损。
    - 问题2:接触不良导致信号传输不稳定。
    - 解决方案:确认接触点是否安装正确,重新安装并确保锁定装置有效。
    - 问题3:密封件失效导致进水。
    - 解决方案:更换损坏的密封件,确保安装时密封件位置正确且完好。

    7. 总结和推荐


    综上所述,MINI-CON-X®是一款具备高可靠性和广泛应用能力的连接器产品。它在工业自动化、通信系统和户外监控等领域的表现尤为出色,能够应对恶劣的工作环境和复杂的安装要求。建议在需要高性能连接器的应用中优先考虑使用MINI-CON-X®。

6282-2SG-513参数

参数
端接 焊盘
额定电流 7.5A
外壳材料 Polyamide (PA),Nylon
针脚数 2pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
长*宽*高 42.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

6282-2SG-513厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

6282-2SG-513数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 6282-2SG-513 6282-2SG-513数据手册

6282-2SG-513封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 7.9925 ¥ 67.6965
100+ $ 7.705 ¥ 65.2613
库存: 257
起订量: 63 增量: 1
交货地:
最小起订量为:50
合计: ¥ 3384.82
直接购买
加入购物车
