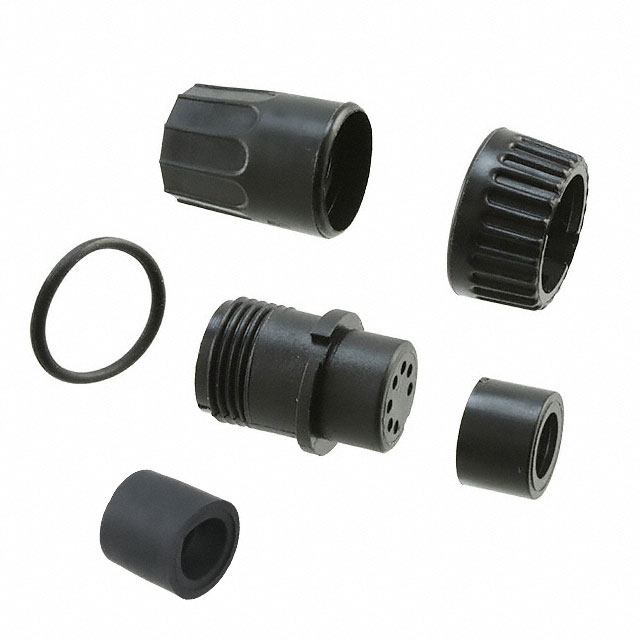

3280-7SG-328

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 7pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 33.6mm(长度)
供应商型号: ES-3280-7SG-328
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 3280-7SG-328

3280-7SG-328概述


    产品简介


    Conxall Micro-Con-X® Field Installable Connectors
    Conxall Micro-Con-X®系列是一款现场可安装的连接器,适用于各种工业、汽车、海洋、运输、医疗、通信、传感器及工厂自动化应用。这类连接器采用完全室内/室外设计,提供经济高效的解决方案,并结合了MIL-Spec(军用标准)连接器的功能和可靠性,且价格仅为商业级产品。

    技术参数


    Micro-Con-X®系列技术规格:
    - 接触容量:2个或3个#20接触点
    - 额定电流:3.0至7.5A
    - 额定电压:600V
    - 导体尺寸:20至24 AWG
    - 联锁机制:耦合环具有防松动功能
    - 抗振动性:可以承受高达10-12英寸磅的紧固扭矩
    - 环境温度范围:-40°C至+115°C(-40°F至+239°F)
    - 防水等级:NEMA 6P, 13; IEC IP67

    产品特点和优势


    Micro-Con-X®系列的独特优势:
    - 轻量化且坚固耐用: 与类似金属结构相比,重量节省50%,同时具备高冲击强度。
    - 防护性能: 提供NEMA 6P和IP67防水等级,确保在恶劣环境中依然可靠。
    - 成本效益: 全塑料构造显著降低成本,且无需维护。
    - 高可靠性: 300次插拔循环后无机械或电气故障,适合频繁插拔的应用场合。

    应用案例和使用建议


    应用案例:
    - 工业测试仪器、医疗分析设备、汽车测试设备、计算机外围设备、录音设备等。
    - 水下声纳、金属探测器、海上/飞机电子设备、船载拖车、电子农具、食品加工设备等。
    使用建议:
    - 确保所有接线端子正确安装并锁定,以避免意外松动。
    - 在高湿度或盐雾环境中使用时,定期检查密封件的状态。
    - 对于特殊环境应用,咨询工厂以获取最佳匹配材料。

    兼容性和支持


    兼容性:
    - Micro-Con-X®系列与电缆和面板连接器均兼容,适用于电缆到电缆、电缆到面板连接等多种应用场景。
    - 可根据客户需求定制电缆组件和连接器,咨询工厂获取详细信息。
    支持和服务:
    - Conxall提供全面的技术支持和售后服务,包括产品培训、应用咨询和维修服务。
    - 所有产品享受有限保修服务,但不涵盖偏离指定操作规范的情况。

    常见问题与解决方案


    常见问题及解决办法:
    - Q: 连接器如何固定在面板上?
    - A: 通过背面安装,使用六角螺母固定于面板前侧,配备密封圈。

    - Q: 如何提高防水性能?
    - A: 使用NEMA 6P和IP67认证的密封圈和衬垫,确保在潮湿环境中保持防水性能。

    - Q: 什么情况下需要重新紧固耦合环?
    - A: 在经历高振动或冲击后,建议重新紧固耦合环以确保连接稳固。

    总结和推荐


    综合评估:
    Conxall Micro-Con-X®系列连接器凭借其坚固耐用的设计、优异的防护性能和经济实惠的价格,在众多行业中得到广泛应用。它们特别适用于需要高可靠性和持久性的环境,例如工业、海洋和农业应用。对于希望减少维护成本并提升系统稳定性的用户来说,这是一个极佳的选择。
    推荐使用:
    强烈推荐使用Conxall Micro-Con-X®系列连接器。这些连接器不仅在性能上符合高标准,而且其轻量化设计和卓越的防护能力使其成为市场上最具竞争力的产品之一。对于寻求高性能、低成本解决方案的用户而言,这是一个不容错过的选择。

3280-7SG-328参数

参数
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 7pin
触头镀层 - 配接
长*宽*高 33.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3280-7SG-328厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

3280-7SG-328数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 3280-7SG-328 3280-7SG-328数据手册

3280-7SG-328封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 12.788 ¥ 108.3144
50+ $ 12.5925 ¥ 106.6585
100+ $ 11.9945 ¥ 101.5934
库存: 139
起订量: 40 增量: 1
交货地:
最小起订量为:25
合计: ¥ 2707.86
