8282-6PG-311

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 6pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: ES-8282-6PG-311
供应商: 海外现货
标准整包数: 1

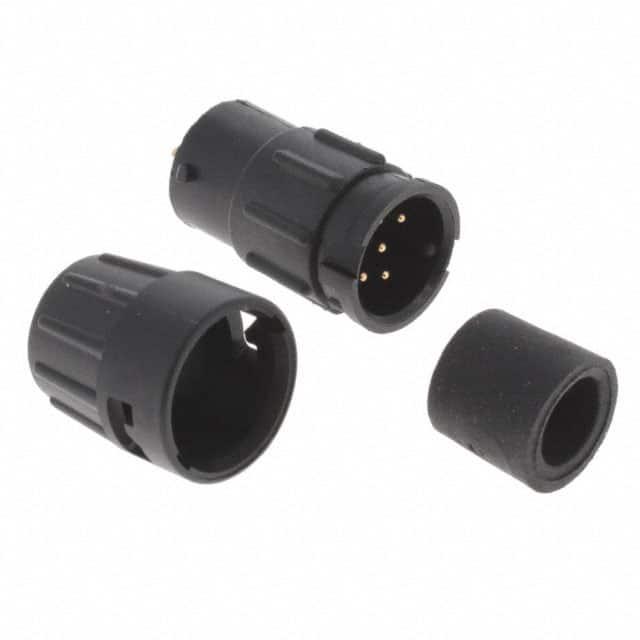

SWITCHCRAFT 圆形连接器 8282-6PG-311

8282-6PG-311概述


    产品简介


    MINI-CON-X® 系列连接器是专为电缆安装而设计的高性能工业级连接器系统,广泛应用于汽车、航空航天、通信和自动化控制等领域。该系列连接器以其快速现场安装、高可靠性及多种接头配置而闻名。MINI-CON-X® 提供直角型、插针型、插座型等多种连接方式,适用于各种复杂环境下的连接需求。
    主要功能包括:快速插拔式连接、防水防尘设计、高电流承载能力以及广泛的温度适应范围。这些特性使其成为严苛环境下电子系统的理想选择。

    技术参数


    以下是 MINI-CON-X® 连接器的关键技术规格:
    电气特性
    - 额定电压:600V
    - 电流范围:4.8A 至 13.0A(具体取决于接触器大小)
    - 接触器配置:2 至 8 个接触器(可选 #16 或 #20 接触器)
    材料特性
    - 外壳材料:UL 认证尼龙,黑色
    - 密封件材料:Santoprene 橡胶,黑色
    - 接触器材料:镀金镍的黄铜
    工作环境
    - 温度范围:-55°C 至 +125°C
    - 抗腐蚀性:通过 300 小时盐雾测试
    - 防护等级:NEMA 6P 和 IEC IP67
    机械特性
    - 耐用性:最低支持 300 次插拔循环
    - 振动防护:带有锁定机构以防止松动或分离

    产品特点和优势


    1. 快速安装:MINI-CON-X® 系列提供现场可安装连接器,无需焊接或工具即可完成连接,极大提高安装效率。
    2. 高可靠性:独特的锁定机制确保在高振动环境下仍然保持稳定的连接状态。
    3. 多样化配置:支持多种电缆直径和接触器配置,满足不同应用需求。
    4. 防水防尘:通过 NEMA 6P 和 IEC IP67 标准认证,适合恶劣环境使用。
    该系列产品在高可靠性要求的应用中具有显著优势,例如轨道交通、工业自动化以及海上设备等。

    应用案例和使用建议


    应用案例
    - 车辆电子系统:用于车载传感器、仪表盘模块之间的信号传输。
    - 自动化设备:工业机器人关节处的连接器,承受频繁运动。
    - 通信设施:户外基站中天线与主控单元之间的高速数据传输。
    使用建议
    - 在潮湿或多尘环境中使用时,建议配合防水橡胶帽(如零件号 6295)进行保护。
    - 对于需要更高机械强度的应用,可以考虑选用长型后壳(Style #5)。
    - 如果需要更精细的设计定制,可联系厂家协商个性化方案。

    兼容性和支持


    MINI-CON-X® 系列连接器可与相同型号的其他电缆或面板端子无缝对接。此外,制造商提供详细的安装指南和技术支持服务,确保用户能够顺利部署和维护设备。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头插入困难 | 确保接触器清洁并正确对齐;检查尺寸匹配 |
    | 插拔次数不足 | 更换磨损严重的插头组件 |
    | 防水效果不佳 | 安装时确保所有密封圈到位,并正确拧紧接口 |

    总结和推荐


    综上所述,MINI-CON-X® 系列连接器凭借其卓越的性能、可靠性和灵活性,在众多行业中得到了广泛应用。它特别适合于对连接器稳定性有较高要求且需要快速安装的场景。因此,我们强烈推荐此系列产品给需要高性能连接解决方案的专业用户。
    如有任何疑问或需进一步技术支持,请随时联系厂商。

8282-6PG-311参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

8282-6PG-311厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

8282-6PG-311数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 8282-6PG-311 8282-6PG-311数据手册

8282-6PG-311封装设计

查看详情并下载
Symbol
Footprint
3D Model
