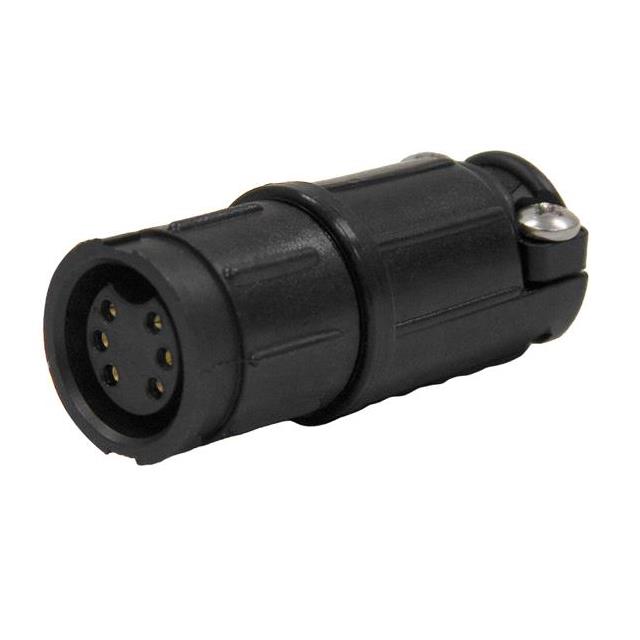

5280-6SG-521

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 6pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 5280-6SG-521
供应商: 国内现货
标准整包数: 100
SWITCHCRAFT 圆形连接器 5280-6SG-521

5280-6SG-521概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册

    产品简介


    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 是一款高性能的电缆连接器,适用于各种电缆间和面板间的连接。这些连接器通过现场安装的方式,使得连接更加便捷可靠。本产品可用于多种应用场合,如工业自动化、通信设备、测量仪器等领域。

    技术参数


    - 尺寸:
    - 直角靴套:最大电缆外径为 9.3 mm(0.365 英寸)
    - 直通靴套:最大电缆外径为 12.7 mm(0.500 英寸)

    - 接触规格:
    - 接触大小:#12(2-4 个触点)、#16(4-6 个触点)、#20(4-9 个触点)
    - 接触风格:压接式(供散装使用)、PC 尾端(4.7 mm 或 7.1 mm 或 8.5 mm,供组装使用)

    - 接触电镀:金镍复合电镀

    - 认证:
    - UL 认证:250V
    - CSA 认证:600V

    - 电流等级:
    - 1.95 A 至 23.0 A

    - 电压等级:600 V
    - 温度范围:-55°C 至 +125°C(-67°F 至 +257°F)

    产品特点和优势


    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 的设计使其具备多个独特功能:
    - 现场可安装:无需复杂工具即可在现场快速安装。
    - 高耐用性:最少 300 次插拔循环而不会出现机械或电气故障。
    - 抗振动性:采用过盈锁紧功能防止连接松动。
    - 防水防尘:满足 NEMA 6P 和 IEC IP67 标准。
    - 广泛的适用性:适用于不同直径的电缆,并提供多种连接类型,包括电缆到电缆和面板到电缆连接。

    应用案例和使用建议


    应用案例:
    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 广泛应用于工业自动化系统中,例如工厂自动生产线上的传感器连接,确保数据传输的可靠性。此外,它们还用于通信设备中,实现不同设备之间的高速数据传输。
    使用建议:
    为了保证最佳性能,安装时应选择适当大小的电缆并正确连接,避免因过度弯折导致电缆损坏。另外,定期检查连接状态,确保连接牢固且无腐蚀现象。

    兼容性和支持


    兼容性:
    - MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 可以与同类连接器和设备轻松兼容。
    - 可定制的电缆组件和连接器,满足不同应用需求。
    支持和维护:
    - 厂商提供标准配件和可选配件,确保设备正常运行。
    - 需要进一步技术支持或特殊应用咨询时,可联系制造商。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 检查锁紧装置是否已完全锁定,并确保接头紧固。 |
    | 电气性能下降 | 更换磨损或损坏的触点。 |
    | 安装困难 | 确认电缆直径符合要求,并按照安装指南操作。 |

    总结和推荐


    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 是一款高度可靠的电缆连接器,广泛适用于工业自动化和通信设备。其现场可安装、高耐用性和优秀的防水防尘性能使其在市场上具有较强的竞争力。强烈推荐用于需要稳定可靠连接的应用场合。

5280-6SG-521参数

参数
颜色 黑色
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5280-6SG-521厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

5280-6SG-521数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 5280-6SG-521 5280-6SG-521数据手册

5280-6SG-521封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 13.125 ¥ 110.25
500+ $ 10.614 ¥ 89.1576
1000+ $ 9.04 ¥ 75.936
5000+ $ 8.019 ¥ 67.3596
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
