4281-9PG-3ES

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 9pin Polyamide (PA),Nylon 5.6A 金 黑色 通孔安装,隔板安装,面板安装 25.4mm(高度)
供应商型号: ES-4281-9PG-3ES
供应商: 海外现货
标准整包数: 1

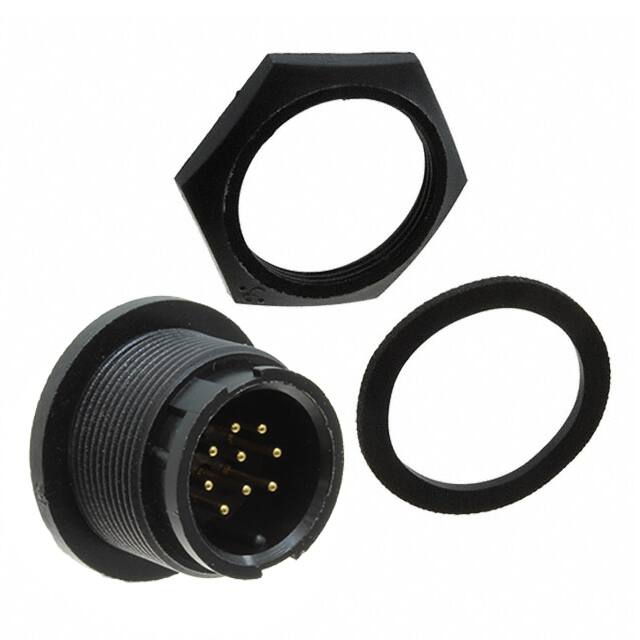

SWITCHCRAFT 圆形连接器 4281-9PG-3ES

4281-9PG-3ES概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS:全面解析

    产品简介


    MULTI-CON-X®是一种现场安装式连接器,适用于电缆到电缆和面板安装的应用。这类连接器主要用于电力传输和信号通信,广泛应用于工业控制、自动化设备、机器人技术、电信系统等领域。MULTI-CON-X®系列提供了多种配置选项,以适应不同的安装需求和使用环境,确保在复杂和恶劣条件下也能保持高效可靠的连接。

    技术参数


    MULTI-CON-X®连接器的技术参数如下:
    - 额定电压: 600V
    - 电流范围: 1.95A 至 23.0A(具体取决于接触器尺寸)
    - 导线尺寸:
    - #12接触器: 12至14 AWG导线
    - #16接触器: 16至18 AWG导线
    - #20接触器: 20至24 AWG导线
    - 接触器配置:
    - 2至4个#12接触器
    - 4至6个#16接触器
    - 4至9个#20接触器
    - 材料规格:
    - 电缆针/插座: 尼龙,UL认证
    - 后壳: 尼龙,UL认证
    - 耦合环: 尼龙,UL认证
    - 接触器: 黄铜,金镀镍
    - 连接器主体: 尼龙,UL认证
    - 密封圈: 丁腈橡胶,黑色
    - 环境规格:
    - 工作温度范围: -55°C 至 +125°C
    - 盐雾腐蚀: 300小时
    - 防水等级: NEMA 6P,13;IEC IP67

    产品特点和优势


    MULTI-CON-X®连接器的主要特点是其坚固耐用和多功能性,使其能够在各种恶劣环境中稳定工作。以下是几个显著的优势:
    - 高性能连接: 具有高强度的电气性能和高耐久性。
    - 灵活多变: 多种安装方式(电缆到电缆、电缆到面板)使得它可以在不同场合下使用。
    - 防水防尘: NEMA 6P和IP67防护等级,能有效防止灰尘和水分进入,提高可靠性。
    - 易于维护: 配备了方便拆卸的耦合环,简化了维护和检查过程。

    应用案例和使用建议


    MULTI-CON-X®连接器适用于多种工业应用场景,如自动化生产线、电信基础设施、机器人技术等。这些连接器可以承受较高的振动和冲击,同时具有良好的密封性,确保长时间可靠运行。在使用时,用户应根据具体应用环境选择合适的电缆尺寸和接触器数量,以获得最佳性能。

    兼容性和支持


    MULTI-CON-X®连接器具有良好的兼容性,可以与多种电子元件和其他设备无缝对接。制造商提供了一系列配件和定制服务,包括长后壳、翼状耦合环和机械后壳等,以满足特定应用场景的需求。此外,用户可以通过咨询工厂获取更多详细信息和技术支持。

    常见问题与解决方案


    1. Q: 什么是MULTI-CON-X®连接器?
    - A: 它是一种现场安装式的连接器,用于电缆到电缆和面板之间的连接,适用于工业控制和自动化应用。

    2. Q: 如何安装MULTI-CON-X®连接器?
    - A: 首先确认电缆尺寸和接触器数量,然后按照说明书逐步安装,注意保持适当的扭矩以确保紧固件牢固。

    3. Q: MULTI-CON-X®连接器是否适合户外使用?
    - A: 是的,其NEMA 6P和IP67防护等级使其能够承受恶劣的户外环境,但最好与厂商确认具体应用条件。

    总结和推荐


    MULTI-CON-X®是一款高性能的现场安装式连接器,适用于广泛的工业应用场景。它具备卓越的电气性能、高耐用性和良好的环境适应性。对于需要在复杂和恶劣环境中工作的应用,MULTI-CON-X®是一个理想的选择。因此,强烈推荐在相关项目中使用此产品。
    通过详细了解MULTI-CON-X®连接器的技术参数、特点和适用场景,用户可以根据自己的具体需求进行合理选择,从而实现更高效的电力传输和信号通信。

4281-9PG-3ES参数

参数
颜色 黑色
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 9pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
长*宽*高 25.4mm(高度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

4281-9PG-3ES厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

4281-9PG-3ES数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 4281-9PG-3ES 4281-9PG-3ES数据手册

4281-9PG-3ES封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 9.3035 ¥ 78.8006
100+ $ 8.9125 ¥ 75.4889
库存: 385
起订量: 54 增量: 1
交货地:
最小起订量为:50
合计: ¥ 3940.03
