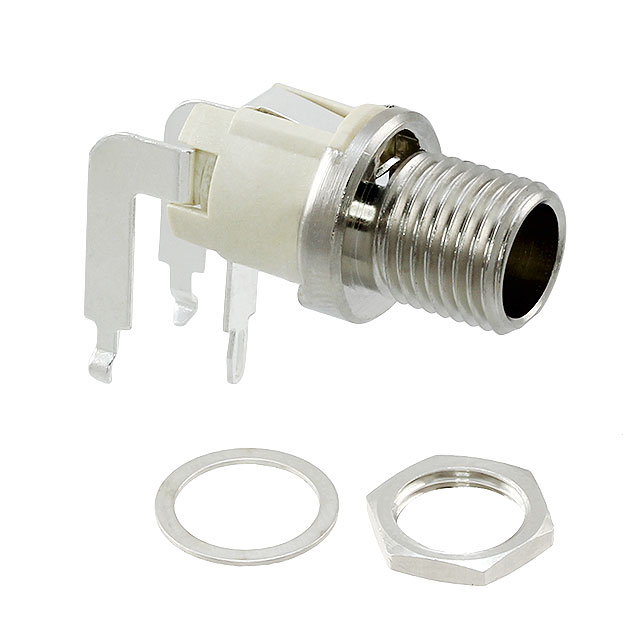

L722RAH

产品分类: 套管 - 电源连接器
厂牌: SWITCHCRAFT
产品描述: Conn DC Power F 2 POS Solder RA Thru-Hole 3 Terminal 1 Port
供应商型号: SC2650-ND
供应商: Digi-Key
标准整包数: 1
SWITCHCRAFT 套管 - 电源连接器 L722RAH

L722RAH概述

    高温直流电源接口——Switchcraft NPB 637 产品综述
    Switchcraft NPB 637 是一款专为高温环境设计的直流电源接口,旨在提供卓越的耐温性和电流承载能力。这款产品通过采用高性能材料和独特的制造工艺,确保其能够在恶劣的工作环境中表现出色。

    产品简介


    NPB 637 系列直流电源接口属于高耐温型产品,适用于多种工业和消费级应用,如工业自动化、医疗设备和汽车电子产品等。它能有效应对高环境温度以及焊接过程中的高温冲击,从而保证稳定的电力传输。

    技术参数


    - 电压额定值:24V DC(电阻负载)
    - 电流额定值:参考第2页电流载流表
    - 绝缘电阻:最小1000 MΩ
    - 接触电阻:初始最大0.01Ω;湿度耐久性后最大0.02Ω;盐雾后最大0.10Ω
    - 耐压等级:最大500 VAC
    材料构成(插座部分):
    - 套管:镍镀铜合金
    - 终端:镍镀铜合金
    - 紧固件:P2439 镍镀铜合金六角螺母;P2441 镀镍钢平垫圈
    - 电绝缘体:高性能RTI热塑塑料,酚醛树脂
    - 触点:银镀铜合金
    材料构成(插头部分):
    - 插头套筒和针脚:镍镀铜合金
    - 锁环:镍镀铜合金
    - 锁环螺纹尺寸:5/16 - 32 UNEF 2B
    - 手指绝缘体:高性能RTI热塑塑料
    - 绝缘垫圈:酚醛树脂
    - 终端:镀锡铜合金
    - 手柄:高性能RTI热塑塑料
    - 手柄螺纹尺寸:5/16 - 24 UNF 2B
    机械/环境规格:
    - 使用寿命:最小5000次插入/拔出循环
    - 操作力:最大插入力3磅;最小拔出力4盎司
    - 温度范围:-40°C至105°C(-40°F至221°F)

    产品特点和优势


    Switchcraft NPB 637 高温直流电源接口采用了特别工程化的高温RTI热塑塑料材料,具有出色的高温耐受性和电流承载能力。此外,该产品通过严格的质量控制和标准化生产流程,保证了其稳定可靠的表现。它不仅适用于普通环境,还能胜任高温或强热源的应用场合。

    应用案例和使用建议


    NPB 637 高温直流电源接口因其耐温性和稳定性,广泛应用于需要高温环境下工作的设备中。例如,在工业自动化系统中作为电力连接器使用,以确保在严苛条件下的持续供电。为了最大限度发挥其性能,建议在安装时避免过度弯曲电缆,以免影响接触可靠性。

    兼容性和支持


    NPB 637 可以与 Switchcraft 的其他高耐温或标准型号的电源接口完全兼容,便于用户进行替换或升级。同时,Switchcraft 为其产品提供了专业的技术支持和售后服务,帮助客户解决各种技术问题和故障。

    常见问题与解决方案


    - 问题:接触电阻不稳定
    - 解决方案:检查并清洁接触点,必要时更换损坏部件。
    - 问题:无法正确插入
    - 解决方案:确保接口正确对齐,轻轻插入直到锁定到位。

    总结和推荐


    Switchcraft NPB 637 高温直流电源接口以其卓越的耐温性和电流承载能力,成为了高温环境下的理想选择。如果您正在寻找一个能够承受极端温度变化且可靠耐用的电力连接解决方案,NPB 637 将是您的最佳选择。我们强烈推荐此产品用于各类工业自动化设备和其他需要在高温环境下工作的系统。

L722RAH参数

参数
长*宽*高 11mm(长度)*23.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

L722RAH厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

L722RAH数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 套管 - 电源连接器 SWITCHCRAFT L722RAH L722RAH数据手册

L722RAH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.0268 ¥ 93.1765
10+ $ 8.1505 ¥ 67.5471
25+ $ 7.3611 ¥ 61.0053
50+ $ 6.8272 ¥ 56.5803
100+ $ 6.3428 ¥ 52.5656
300+ $ 5.666 ¥ 46.9566
500+ $ 5.3857 ¥ 44.6337
1000+ $ 5.037 ¥ 41.7439
库存: 68
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 93.17
