首页  >  产品百科  >  3282-8PG-3DC

3282-8PG-3DC

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: 公引脚,插头 8pin Polyamid(PA),Nylon 5.6A 金 黑色 自由悬挂 39.9mm(长度)
供应商型号: ES-3282-8PG-3DC
供应商: 海外现货
标准整包数: 1

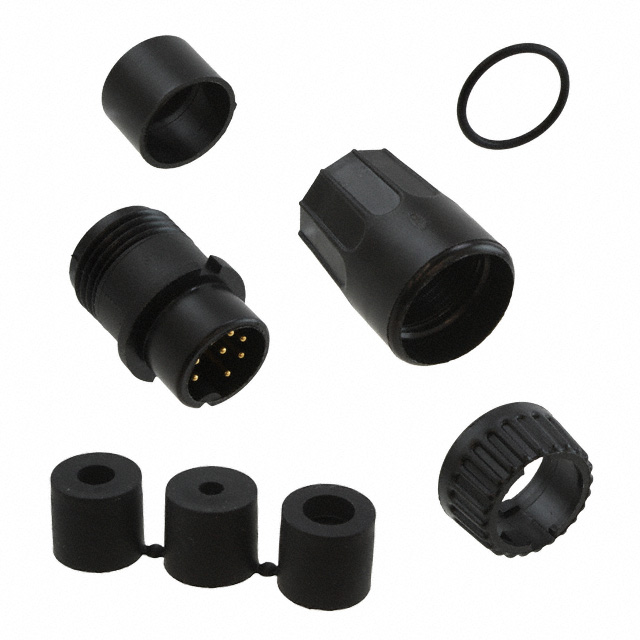

SWITCHCRAFT 圆形连接器 3282-8PG-3DC

3282-8PG-3DC概述


    产品简介


    Micro-Con-X® 系列是一款专为各种工业和应用场合设计的现场可安装连接器。它包括2到3个接触点,旨在提供高性能的电气连接。Micro-Con-X® 连接器主要用于测试仪器、校准设备、通信系统、数据处理设备、娱乐装置等多种非环境应用场合。此外,它们还广泛应用于实验室设备、医疗分析仪器、汽车测试设备、计算机外围设备等领域。这些连接器以其轻量化、高强度和抗冲击性著称,适用于室内和室外环境。

    技术参数


    以下是Micro-Con-X®系列连接器的主要技术参数:
    - 额定电流:3.0至7.5A
    - 额定电压:600V
    - 导线规格:20至24 AWG
    - 电气认证:UL 认证(E150822 - 250V),CSA认证(181200 - 600V)
    - 温度范围:-40°C至+115°C(-40°F至+239°F)
    - 机械耐久性:至少300次插拔循环
    - 振动特性:耦合环具有锁定功能,防止连接器松动
    - 封装材料:尼龙(UL认可)、三元乙丙橡胶、黄铜镀镍
    - 防水等级:NEMA 6P,13;IEC IP67

    产品特点和优势


    Micro-Con-X®系列连接器具备以下独特功能和优势:
    - 高可靠性:具备卓越的电气性能和机械耐久性,可在恶劣环境下长期稳定运行。
    - 轻量化设计:相比金属结构,重量减轻达50%,但仍然具有高抗冲击强度。
    - 易于安装:可通过简单的压接或焊接方式快速安装,且提供多种接触点配置以适应不同需求。
    - 高成本效益:采用低成本材料制造,但在性能上可媲美高端金属连接器。
    - 防水性能:达到NEMA 6P,13标准,能够在恶劣环境中保持可靠的电气连接。

    应用案例和使用建议


    Micro-Con-X®连接器广泛应用于各种环境要求高的设备中,例如传感器连接、医疗设备、工业自动化设备等。根据手册中的描述,一个常见的应用场景是在传感器和工业控制系统之间建立连接。具体使用建议如下:
    - 在户外应用时,选择带有面板安装功能的型号,并确保所有接口都进行了适当的密封处理,如使用O型环和防水垫圈。
    - 为了提高系统的可靠性和延长使用寿命,可以在关键部件上进行冗余设计,增加多个Micro-Con-X®连接器作为备用。
    - 对于需要频繁插拔的应用场景,建议选择带有锁定机制的型号,以防止意外断开连接。

    兼容性和支持


    Micro-Con-X®系列连接器与其他标准电气连接器具有良好的兼容性,可以轻松地与现有的设备进行集成。制造商提供了详细的装配指南和技术支持服务,以帮助客户顺利完成安装和调试工作。对于特殊的定制需求,也可联系制造商的工程师团队进行讨论和解决方案制定。

    常见问题与解决方案


    在实际使用过程中,用户可能会遇到一些常见的问题,以下是其中几种常见问题及其解决方案:
    - 问题:连接器插入困难
    - 解决方案:检查连接器是否正确对齐,确认导线和接触点无损坏或变形。
    - 问题:连接器接触不良
    - 解决方案:重新安装连接器,并确保所有接口均紧密贴合,必要时更换新的密封圈和垫圈。
    - 问题:连接器内部进水
    - 解决方案:确保所有密封件完好无损,特别是防水垫圈和O型环,必要时使用硅胶进行二次密封。

    总结和推荐


    Micro-Con-X®系列连接器凭借其出色的电气性能、高强度和可靠的防水特性,在多种应用领域中表现出色。无论是工业自动化、医疗设备还是户外应用,这些连接器都能够提供稳定可靠的连接解决方案。总体而言,这款连接器在性能和耐用性方面表现优异,值得在各种应用场景中使用。强烈推荐给需要高性能连接器的项目和系统。

3282-8PG-3DC参数

参数
外壳材料 Polyamid(PA),Nylon
针脚数 8pin
触头镀层 - 配接
类型 公引脚,插头
颜色 黑色
端接 -
额定电流 5.6A
长*宽*高 39.9mm(长度)
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

3282-8PG-3DC厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

3282-8PG-3DC数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 3282-8PG-3DC 3282-8PG-3DC数据手册

3282-8PG-3DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 16.284 ¥ 137.9255
50+ $ 16.031 ¥ 135.7826
100+ $ 15.272 ¥ 129.3538
库存: 1013
起订量: 31 增量: 1
交货地:
最小起订量为:25
合计: ¥ 3448.13
