首页  >  产品百科  >  8282-6SG-321

8282-6SG-321

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 6pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 35.4mm(长度)
供应商型号: ES-8282-6SG-321
供应商: 海外现货
标准整包数: 1

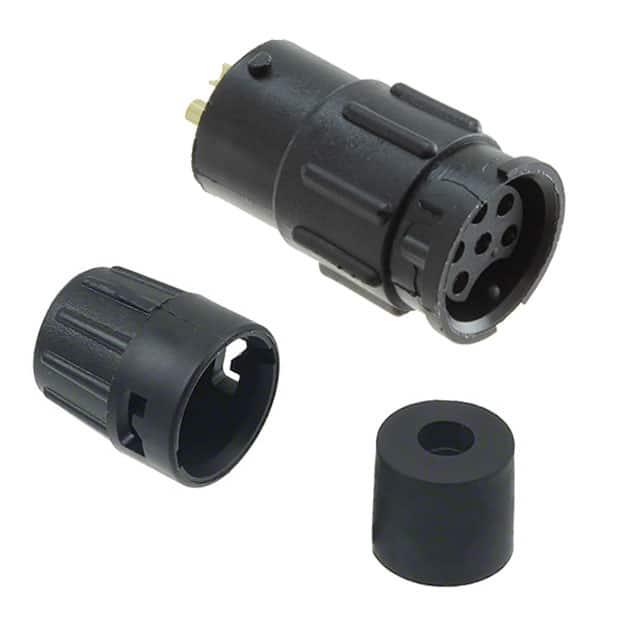

SWITCHCRAFT 圆形连接器 8282-6SG-321

8282-6SG-321概述

    MINI-CON-X® Field Installable Connectors 技术手册

    产品简介


    MINI-CON-X® 是一种现场安装型连接器,主要用于电缆连接。这种连接器广泛应用于工业自动化、仪器仪表、通信设备和各种需要可靠电气连接的应用场合。其主要功能是实现电缆之间及电缆与面板之间的安全可靠连接,提供稳定的电气和机械性能。

    技术参数


    MINI-CON-X® 连接器的技术参数如下:
    - 接触规格:
    - #20 接触器(2-8 个)
    - #16 接触器(2-5 个)
    - 接触类型:
    - 针脚 (Pin)
    - 插孔 (Socket)
    - 接触电镀:
    - 金镍复合镀层
    - 电缆直径范围:
    - #11:0.09 - 0.14 英寸 (2.3 - 3.5 mm)
    - #15:0.15 - 0.17 英寸 (3.8 - 4.3 mm)
    - #18:0.18 - 0.20 英寸 (4.6 - 5.1 mm)
    - #21:0.21 - 0.23 英寸 (5.3 - 5.8 mm)
    - #13:0.13 - 0.15 英寸 (3.3 - 3.8 mm)
    - #16:0.16 - 0.18 英寸 (4.1 - 4.6 mm)
    - #19:0.19 - 0.21 英寸 (4.8 - 5.3 mm)
    - #22:0.22 - 0.25 英寸 (5.6 - 6.3 mm)
    - 电气规格:
    - 电压:600V
    - 电流:根据电气电流等级图表(第27页)
    - 认证:UL 文件号 E138878(250V);CSA 文件号 LR89277(600V)
    - 机械规格:
    - 耐用性:至少300次插拔循环,无机械或电气失效
    - 振动:连接环具有锁紧功能,防止松动
    - 扭矩:所有系列的六角螺母承受10-12英寸磅的扭力
    - 环境规格:
    - 温度范围:-55°C 到 +125°C
    - 腐蚀:300小时盐雾测试接触器
    - 防水:NEMA 6P,13级防护;IP67防水标准

    产品特点和优势


    MINI-CON-X® 的主要特点和优势如下:
    - 现场安装便捷:连接器可以在现场快速安装,简化了施工过程。
    - 高可靠性:至少300次插拔循环,保证长期使用的稳定性。
    - 抗腐蚀性:300小时盐雾测试证明其良好的耐腐蚀性。
    - 多规格适用:适用于多种电缆直径,满足不同需求。

    应用案例和使用建议


    MINI-CON-X® 广泛应用于工业自动化设备、通信系统、仪器仪表等领域。例如,在机器人控制系统中,MINI-CON-X® 可以确保控制信号的稳定传输。为了优化使用效果,建议在安装前仔细检查电缆规格和接口类型,确保连接器的正确匹配。

    兼容性和支持


    MINI-CON-X® 具有良好的兼容性,可以与其他符合标准的电缆组件和设备配合使用。厂商提供全面的技术支持和售后服务,包括定制设计的电缆组件和连接器。

    常见问题与解决方案


    1. 问题:安装过程中遇到阻力怎么办?
    - 解决方案:确保正确插入并旋转连接环至锁紧位置。如果阻力过大,可尝试轻轻转动连接器。

    2. 问题:连接器无法完全锁定怎么办?
    - 解决方案:检查连接环是否有损坏或未正确安装。重新安装连接环,确保其完全锁紧。
    3. 问题:连接器接触不良怎么办?
    - 解决方案:检查接触器是否正确插入,并且确认接触表面没有氧化或其他污染物。

    总结和推荐


    MINI-CON-X® 现场安装型连接器凭借其高可靠性、易安装性和广泛的兼容性,在众多应用中表现出色。其独特的设计和严格的制造标准使其成为工业自动化和通信系统的理想选择。我们强烈推荐在相关应用中使用此产品。

8282-6SG-321参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
长*宽*高 35.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

8282-6SG-321厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

8282-6SG-321数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 8282-6SG-321 8282-6SG-321数据手册

8282-6SG-321封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 15.3755 ¥ 130.2305
50+ $ 14.8465 ¥ 125.7499
100+ $ 14.329 ¥ 121.3666
库存: 265
起订量: 33 增量: 1
交货地:
最小起订量为:25
合计: ¥ 3255.76
