4282-7SG-300

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 7pin Polyamide (PA),Nylon 5.6A 金 黑色 隔板安装,面板安装 25.4mm(高度)
供应商型号: 1426109
供应商: element14
标准整包数: 1

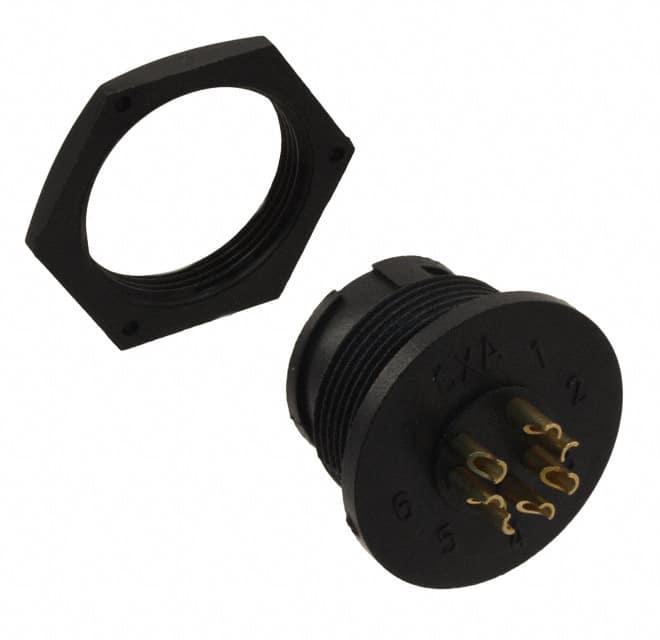

SWITCHCRAFT 圆形连接器 4282-7SG-300

4282-7SG-300概述

    Micro-Con-X® Field Installable Connectors 技术手册

    1. 产品简介


    Micro-Con-X® 系列是适用于多种应用场景的现场可安装连接器,专为工业、汽车、医疗、通信等领域设计。这些连接器提供高可靠性、耐腐蚀性和强大的机械性能,可在恶劣环境中稳定工作。其主要特点是重量轻且强度高,特别适合户外和室内严苛条件下的应用。

    2. 技术参数


    - 额定电流: 3.0 至 7.5A
    - 额定电压: 600V
    - 导线规格: 20 至 24 AWG
    - 接头数量: 2 或 3 个接触点
    - 接触形式: 插针(P)或插孔(S)
    - 接触镀层: 镍镀金(G)
    - 材料规格:
    - 接头壳体: 尼龙,UL 认证
    - 密封圈: 桑托普橡胶
    - 耦合环: 尼龙,UL 认证
    - 接触点: 黄铜,镍镀金
    - 面板安装主体: 尼龙,UL 认证
    - 温度范围: -40°C 至 +115°C(-40°F 至 +239°F)

    3. 产品特点和优势


    - 耐用性: 最少可承受 300 次插拔循环,无机械或电气故障
    - 防振动: 耦合环具有超压锁定功能,防止松动
    - 防水性: NEMA 6P 和 IEC IP67 等级,确保水密性能
    - 耐腐蚀性: 300 小时盐雾测试合格
    - 低成本: 所有塑料结构降低了制造成本,同时保持高性能和质量

    4. 应用案例和使用建议


    Micro-Con-X® 系列广泛应用于需要高度可靠性的工业设备,如实验室仪器、医疗分析设备、计算机外围设备等。在实际应用中,建议用户遵循制造商的安装指南,确保正确组装和使用。
    例如,在海洋电子产品、农用机械、食品加工设备中,可以利用其防水特性来确保设备的安全运行。在需要频繁拆卸的场合,应定期检查密封件和锁紧装置,确保其正常工作。

    5. 兼容性和支持


    Micro-Con-X® 系列与各种电缆和其他电子元件兼容。制造商提供了详细的组装程序和技术支持服务,以帮助用户更好地安装和维护这些连接器。

    6. 常见问题与解决方案


    - 问题: 插针或插孔接触不良
    - 解决方案: 确保所有连接点已正确装配并紧密接触,重新检查并调整接触位置。

    - 问题: 连接器无法锁定
    - 解决方案: 检查耦合环是否正确安装并拧紧,确保没有损坏或松动的部分。

    7. 总结和推荐


    Micro-Con-X® 系列以其优异的机械性能、高可靠性以及低成本的优势,成为工业和自动化领域的理想选择。这些连接器非常适合需要高性能、可靠性和耐久性的应用场景。强烈推荐在各种工业和户外环境中使用这些连接器。

4282-7SG-300参数

参数
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 7pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
长*宽*高 25.4mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

4282-7SG-300厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

4282-7SG-300数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 4282-7SG-300 4282-7SG-300数据手册

4282-7SG-300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.1115 ¥ 134.8536
10+ $ 14.2667 ¥ 119.412
50+ $ 13.3013 ¥ 111.3317
100+ $ 11.2821 ¥ 94.4308
200+ $ 10.2949 ¥ 86.1681
500+ $ 10.1513 ¥ 84.9662
1000+ $ 9.7679 ¥ 81.7577
库存: 68
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 134.85
