首页  >  产品百科  >  EN2C6F26G3

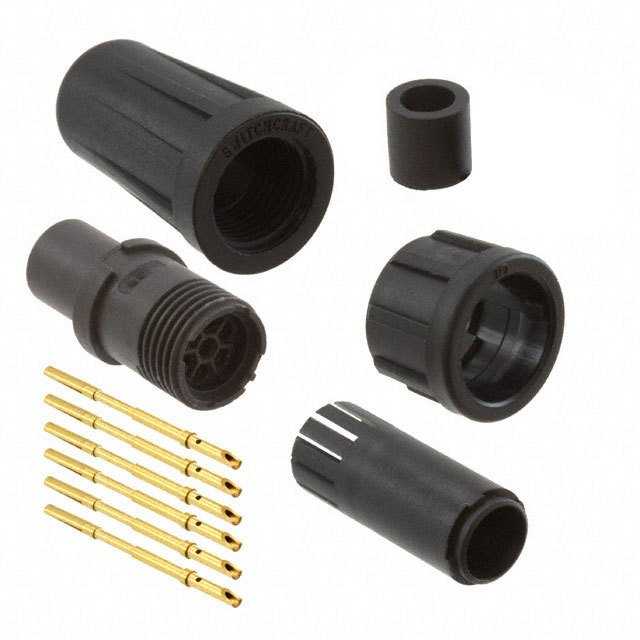

EN2C6F26G3

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 6pin Thermoplastic 1A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: ES-EN2C6F26G3
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 EN2C6F26G3

EN2C6F26G3概述

    EN2C 系列连接器技术手册

    产品简介


    EN2C 系列连接器是Switchcraft Inc.开发的一种高可靠性的电子元器件,适用于多种工业和商业应用。这类连接器主要用于电路板、电缆接头等领域,具备优秀的电气特性和机械稳定性。产品通过了RoHS认证,符合多项国际标准,如NEMA 250、CFR 46 Part 110.20和IEC60529等。

    技术参数


    - 接触数量:2-7个
    - 接触大小:#20, #22, #24, #26, #28, #30 AWG
    - 接触材料:铜合金,镀层
    - 绝缘材料:黑色橡胶材质
    - 密封垫圈:黑色橡胶材质
    - 手柄(背壳):黑色热塑性塑料
    - 固定夹:黑色热塑性塑料
    - 耦合环:黑色热塑性塑料
    - 螺母:黑色热塑性塑料
    - 接触电阻:最大10 mΩ
    - 绝缘电阻:最小1000 MΩ
    - 电压等级:250 V AC/DC
    - 电流额定值:根据导线尺寸和温度变化
    - 工作温度范围:-40°C 到 +85°C (-40°F 到 +185°F)
    - 抗振动能力:符合Mil-Std 202G Method 201A标准
    - 使用寿命:至少600次循环

    产品特点和优势


    - 多样的接触数量:EN2C系列提供了2至7个不同接触数目的选择,能够适应不同应用的需求。
    - 优异的电气特性:电流和电压额定值设计得当,确保在各种环境下正常工作。
    - 出色的机械稳定性:能够承受剧烈的震动和冲击。
    - 广泛的环境适应性:能在极端温度条件下稳定工作,并通过了多个国际标准认证。

    应用案例和使用建议


    EN2C系列连接器适用于各种工业自动化、通讯设备和汽车电子等场景。例如,在电力传输系统中,可以用来连接高电流设备;在通信系统中,则用于数据传输和信号转换。建议在使用前详细检查连接器与电线的适配情况,以确保正确安装和使用。

    兼容性和支持


    EN2C系列连接器具有良好的互换性,可与多种其他品牌和型号的设备兼容。制造商提供详尽的安装指南和技术支持,确保用户能够快速上手并正确使用。

    常见问题与解决方案


    1. 问题:接触电阻过大
    - 解决方案:重新焊接或更换新的接触点,确保接触面清洁无氧化物。
    2. 问题:无法实现正确插拔
    - 解决方案:检查耦合环是否安装正确,确保紧固度适宜。
    3. 问题:电气性能不稳定
    - 解决方案:确认所有连接部位均已正确安装,接触点未受损。

    总结和推荐


    EN2C系列连接器以其多样的配置选项、卓越的电气和机械性能,以及广泛的应用范围,成为电子工程领域的理想选择。无论是工业自动化还是高端通信设备,EN2C系列连接器都表现出色。强烈推荐在需要高性能连接器的场合使用。

EN2C6F26G3参数

参数
外壳材料 Thermoplastic
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 焊盘
额定电流 1A
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级,船舶级
零件状态 在售
包装方式 散装

EN2C6F26G3厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

EN2C6F26G3数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT EN2C6F26G3 EN2C6F26G3数据手册

EN2C6F26G3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 11.0515 ¥ 93.6062
50+ $ 10.994 ¥ 93.1192
100+ $ 10.9365 ¥ 92.6322
库存: 91
起订量: 46 增量: 1
交货地:
最小起订量为:25
合计: ¥ 2340.15
