EN3P8MCX

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 8pin Thermoplastic 6.5A 金 黑色 隔板安装,面板安装 24.2mm(长度)
供应商型号: 502-EN3P8MC
供应商: Mouser
标准整包数: 1

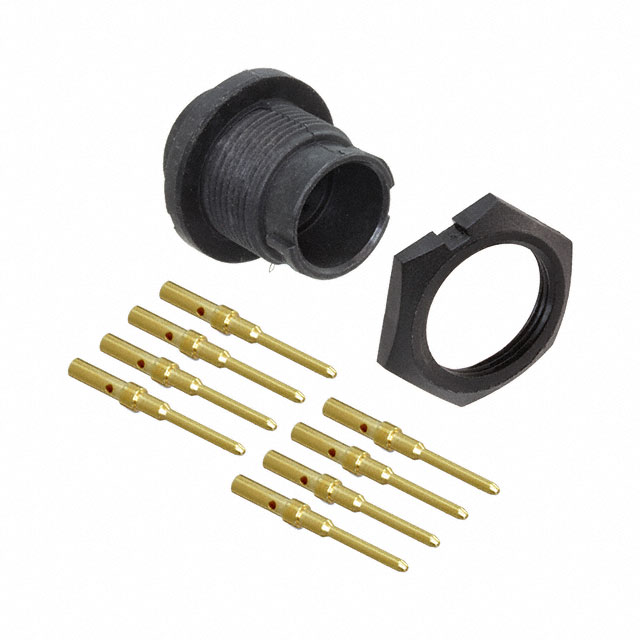

SWITCHCRAFT 圆形连接器 EN3P8MCX

EN3P8MCX概述

    EN3® SERIES WEATHERTIGHT CONNECTORS

    产品简介


    EN3®系列防水连接器是专为需要高可靠性和高性能连接的应用而设计的电子元件。该系列产品提供多种接口选项,包括电缆、面板及电缆对电缆的选择。EN3®系列连接器具有防尘、防水等特性,适用于广泛的工业、军事和海洋环境。通过多种安装方式和连接配置,EN3®系列连接器能够满足各种严苛环境下的使用需求。

    技术参数


    - 机械性能
    - 最小插入/拔出寿命:600次循环
    - 振动测试:符合Mil-Std 202 Method 201标准
    - 冲击测试:符合Mil-Std 202 Method 213B, condition K标准
    - 螺母扭矩:所有系列螺母能承受最大8-10英寸磅的紧固力矩
    - 电气特性
    - 电压等级:250V AC/DC
    - 电流等级:13.0A(适用于2或3个16号触点)
    - 7.5A(适用于2到6个20号触点)
    - 6.5A(适用于7或8个20号触点)
    - 3A(适用于9到18个26号触点)
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小100 MΩ
    - 环境特性
    - 工作温度范围:-40°C至+65°C
    - 防水等级:IP66/IP68,符合IEC 60529标准
    - 盐雾测试:符合Mil-Std 202 Method 101D condition B标准
    - 热冲击测试:符合Mil-Std 202 Method 107G标准

    产品特点和优势


    EN3®系列连接器的主要特点和优势包括:
    - 密封性能:达到IP68 NEMA 250 (6P)防护等级,确保在极端环境中的可靠性。
    - 创新设计:采用专利的无嵌入式胶圈和O型圈的设计,简化了安装和维护。
    - 多样化的选择:提供直角和平行两种安装方向,适用于不同的安装需求。
    - 高品质材料:接头接触部分采用镀金处理,提供优异的导电性和耐腐蚀性。

    应用案例和使用建议


    EN3®系列连接器广泛应用于以下领域:
    - 军事或工业GPS定位设备
    - 医疗数据车
    - 船舶应用
    - 交通运输
    - 通用工业电子应用
    在实际应用中,建议根据具体的工作环境和需求选择合适的安装方式和接触类型。例如,在高温或潮湿环境中,选择带有较高防水等级的连接器;在需要频繁插拔的场合,则考虑高耐久性的设计。

    兼容性和支持


    EN3®系列连接器具有良好的兼容性,可以与其他标准组件配合使用。同时,制造商Switchcraft提供了详尽的技术文档和支持服务,包括产品手册、安装指南和故障排除技巧,帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    - 问题1:连接器在长时间使用后出现松动。
    - 解决方案:定期检查并紧固连接器螺母,确保达到所需的扭矩。

    - 问题2:连接器接触不良导致信号传输不稳定。
    - 解决方案:清洁或更换触点,确保接触面干净且导电良好。

    总结和推荐


    EN3®系列连接器以其卓越的密封性能、耐用性和广泛应用范围,在工业、军事和海洋领域中展现出强大的竞争力。其多样化的设计选择和可靠的电气特性使其成为众多应用的理想选择。对于需要高度可靠连接的应用场景,强烈推荐使用EN3®系列连接器。更多信息可访问[Switchcraft官方网站](http://www.switchcraft.com)获取最新的产品规格和技术文档。

EN3P8MCX参数

参数
额定电流 6.5A
外壳材料 Thermoplastic
针脚数 8pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 -
长*宽*高 24.2mm(长度)
安装方式 隔板安装,面板安装
应用等级 仪表级,医疗级,通用级
零件状态 在售
包装方式 散装

EN3P8MCX厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

EN3P8MCX数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT EN3P8MCX EN3P8MCX数据手册

EN3P8MCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
