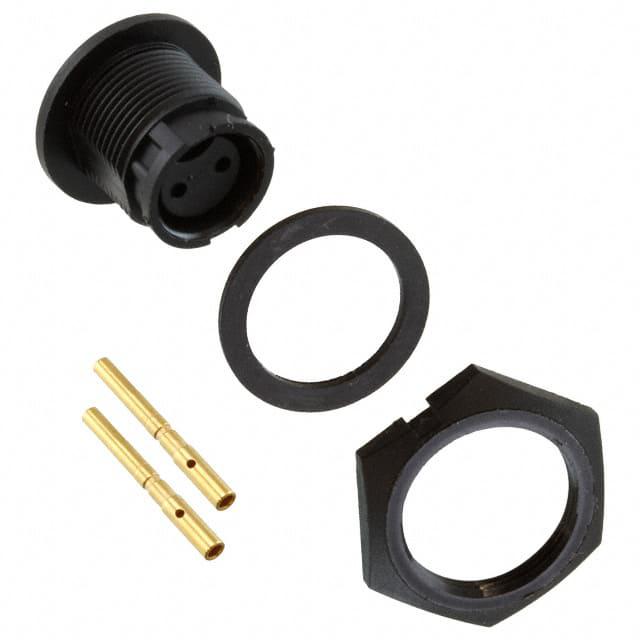

7280-2SG-300

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 2pin Polyamide (PA),Nylon 7.5A 金 黑色 隔板安装,面板安装 20.6mm(高度)
供应商型号: ES-7280-2SG-300
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 7280-2SG-300

7280-2SG-300概述

    微型电子元器件技术手册

    产品简介


    微型电子元器件(Micro-Con-X®)是专为严苛环境下使用的高性能、高可靠性连接解决方案设计的。它适用于工业、医疗、通讯、传感器、工厂自动化等领域。该产品通过提供经济高效的连接解决方案,满足了市场需求中的低成本、高可靠性的要求。

    技术参数


    | 规格参数 | 描述 |

    | 额定电流 | 3.0A 至 7.5A |
    | 额定电压 | 600V |
    | 导线规格 | 20AWG 至 24AWG |
    | 连接配置 | 2至3个#20 接触点 |
    | 材料 | 尼龙、黄铜、尼龙壳、UL 认证、黑色、三元乙丙橡胶 |
    | 环境温度 | -40°C 至 +115°C |
    | 防水等级 | NEMA 6P, 13: IEC IP67 |

    产品特点和优势


    1. 耐腐蚀性强:采用黄铜镀金镍,具有优异的防腐蚀能力。
    2. 耐用性:经过300次插拔测试,仍然保持机械和电气性能稳定。
    3. 高密封性:具备防水、防尘功能,适合各种恶劣环境下的使用。
    4. 安装方便:支持现场安装和电缆替换,减少了安装时间和成本。
    5. 可靠性高:所有接触点均采用高标准设计,确保在高温、振动等条件下仍能稳定运行。

    应用案例和使用建议


    应用案例
    - 在工业仪器仪表中使用:例如实验室仪器、医疗分析设备、汽车测试设备等。
    - 适用于通信系统、数据处理设备等。
    使用建议
    - 安装时应注意防水密封,避免在高温环境中长时间暴露。
    - 在使用过程中定期检查防水部件,确保其功能正常。
    - 如需在更严苛的环境中使用,请咨询厂家以获取更多技术支持。

    兼容性和支持


    该产品可与多种标准接口兼容,包括MIL-C-5015连接器系列。如需更多定制化需求,建议联系厂家进行咨询。厂商提供全面的技术支持和维护服务,包括但不限于技术咨询、定制设计等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 拉出失效 | 使用前检查各组件的紧固情况,确保装配正确 |
    | 接触不良 | 清理内部接触面,确保无污垢或腐蚀 |
    | 防水失效 | 更换新的防水部件,确保密封圈完好 |

    总结和推荐



    总结


    微型电子元器件(Micro-Con-X®)是一款高性能、高可靠性的连接解决方案。它凭借其优良的耐腐蚀性、高密封性和耐用性,在各种工业和严苛环境中表现出色。其安装简便、成本低的特点使其在市场上具备很强的竞争优势。
    推荐
    强烈推荐在需要高可靠性和耐久性的应用场合使用该产品,例如工业仪器仪表、通信系统、数据处理设备等。对于需要特别定制化的项目,建议直接联系厂家以获得最优的设计和服务。

7280-2SG-300参数

参数
端接 -
额定电流 7.5A
外壳材料 Polyamide (PA),Nylon
针脚数 2pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
长*宽*高 20.6mm(高度)
安装方式 隔板安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装

7280-2SG-300厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

7280-2SG-300数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 7280-2SG-300 7280-2SG-300数据手册

7280-2SG-300封装设计

查看详情并下载
Symbol
Footprint
3D Model
