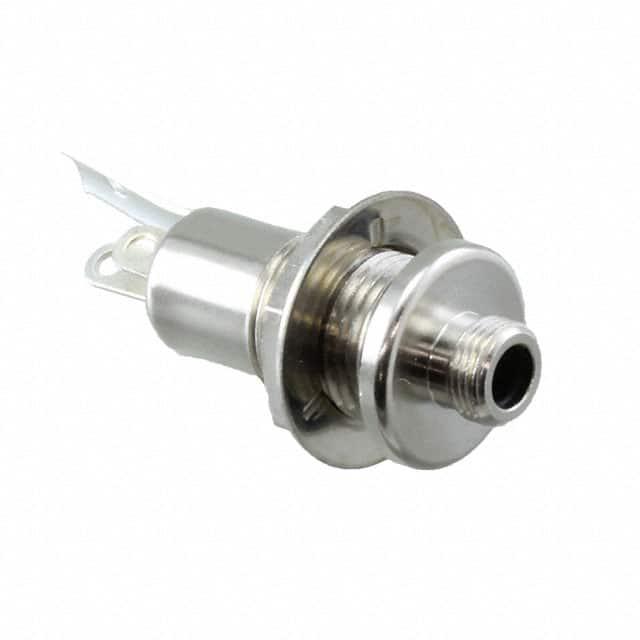

35FM3LS

产品分类: 套管 - 音频连接器
厂牌: SWITCHCRAFT
产品描述: Conn 3.5MM Audio Jack F 2/1 POS Solder Lug ST Panel Mount 3 Terminal 1 Port
供应商型号: ET-2773044
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 套管 - 音频连接器 35FM3LS

35FM3LS概述


    产品简介


    本篇文档介绍的是Switchcraft公司生产的35FM系列前端面板插座。这些插座被广泛应用于音频、通信和医疗设备中,为电子设备提供了稳定可靠的连接解决方案。它们根据不同的需求设计成多种型号,包括非锁定型、锁定型、密封型和非密封型等。本系列产品主要包括35FM3、35FM3AU、35FM3L、35FM3AUL、35FM3S、35FM3AUS、35FM3LS、35FM3AULS八种型号。

    技术参数


    - 插针类型:前文所列型号分为非锁定型(NON-LOCKING)和锁定型(LOCKING),其中非锁定型包含35FM3、35FM3AU,锁定型则包含35FM3L、35FM3AUL、35FM3LS、35FM3AULS;
    - 螺纹类型:大多数型号采用3/8 - 32螺纹标准,而35FM3L和35FM3AUL型号则使用M6 x 0.5 - 6g螺纹标准;
    - 接触材料:铍铜材料,镀银或镀金;
    - 产品尺寸:各型号尺寸如表所示(单位为英寸[mm]);
    - 材料:外壳、六角螺母为镍镀黄铜,平垫圈为镍镀钢,接触点为铍铜,外层为锡镀钢,O形圈为橡胶;
    - RoHS合规性:所有型号均符合RoHS环保要求。

    产品特点和优势


    35FM系列前端面板插座凭借其创新的设计,在同类产品中脱颖而出。它们拥有出色的机械强度和耐用性,能够在各种恶劣环境下长时间稳定工作。另外,这些插座还具备防尘防水功能,进一步延长了使用寿命。通过提供不同材质的接触点选项(镀银或镀金),该系列还允许用户根据具体需求进行灵活选择。

    应用案例和使用建议


    应用案例:35FM系列前端面板插座被广泛应用于音频设备(例如:耳机、扬声器)、专业音响系统及通信系统中。它们可以有效地传输音频信号,并保证良好的音质效果。
    使用建议:当选用35FM系列前端面板插座时,应确保安装孔径大小合适,以避免插头安装困难或不稳定的情况发生。同时,在需要进行防护的情况下可以选择密封版本的产品。

    兼容性和支持


    35FM系列前端面板插座完全兼容于Switchcraft公司的3.5mm锁定立体声插头。制造商还提供了详细的安装指导和技术支持服务,帮助用户顺利完成安装过程并及时解决可能遇到的技术问题。

    常见问题与解决方案


    | 常见问题 | 解决方案 |
    | : | : |
    | 插座难以插入 | 检查插孔是否有灰尘或杂质堵塞;检查插针是否正确对齐 |
    | 插座松动 | 调整固定螺丝或检查是否有异物卡住 |
    | 接触不良 | 更换磨损严重的插座;确保接触点清洁无污渍 |

    总结和推荐


    综上所述,35FM系列前端面板插座以其优良的性能和可靠性成为众多电子设备制造企业的首选。无论是从材料选择还是结构设计方面来看,该系列产品都展现了卓越的技术水平。对于追求高质量连接解决方案的应用场合而言,我们强烈推荐使用35FM系列前端面板插座。

35FM3LS参数

参数
安装方式 面板安装
零件状态 在售
包装方式 散装

35FM3LS厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

35FM3LS数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 套管 - 音频连接器 SWITCHCRAFT 35FM3LS 35FM3LS数据手册

35FM3LS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.7374 ¥ 124.5309
库存: 70
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 124.53
