RG2012N-153-W-T1

产品分类: 贴片电阻
厂牌: SUSUMU
产品描述: 15KΩ ±0.05% 125mW ±10ppm/℃ 0805 贴片安装 2mm*1.25mm*500μm
供应商型号: SCE-RG2012N-153-W-T1
供应商: 海外现货
标准整包数: 100

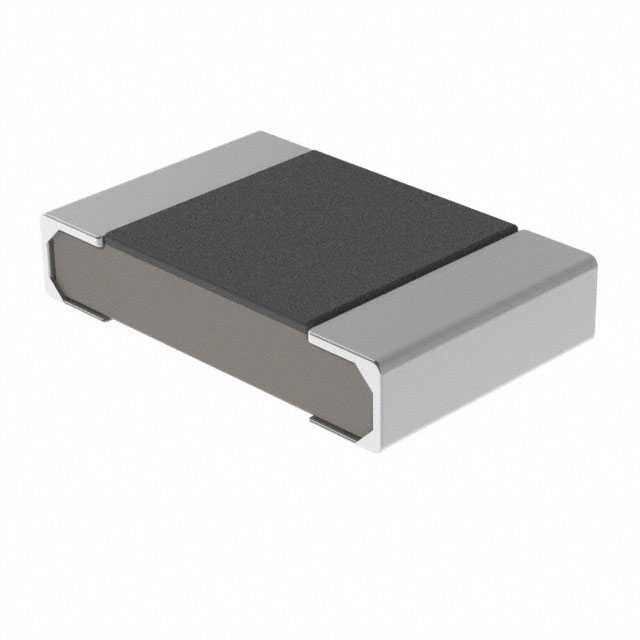

SUSUMU 贴片电阻 RG2012N-153-W-T1

RG2012N-153-W-T1概述

    # 高精度金属薄膜表面贴装电阻器:RG系列

    产品简介


    RG系列金属薄膜表面贴装电阻器是一款高精度、低噪声、抗硫化的电阻器,适用于汽车电子、工业测量仪表、工业设备、传感器及医疗电子产品等领域。其采用无机钝化技术,确保长期稳定性,具有±0.05%的高精度电阻容差和±5ppm/℃的超低温度系数。RG系列包括RG1005、RG1608、RG2012、RG3216四种型号,分别对应0402、0603、0805、1206的封装尺寸。

    技术参数


    尺寸与规格
    | 类型 | 封装尺寸 | 长度(L) | 宽度(W) | 厚度(t) | 电阻范围 | 功率等级 |
    ||
    | RG1005 | 0402 | 1.00±0.10 mm | 0.50±0.05 mm | 0.25±0.05 mm | 47Ω~2.7MΩ | 1/32W |
    | RG1608 | 0603 | 1.60±0.20 mm | 0.80±0.20 mm | 0.30±0.10 mm | 47Ω~5.1MΩ | 1/16W |
    | RG2012 | 0805 | 2.00±0.20 mm | 1.25±0.20 mm | 0.40±0.10 mm | 10Ω~475kΩ | 1/10W |
    | RG3216 | 1206 | 3.20±0.20 mm | 1.60±0.20 mm | 0.50±0.20 mm | 10Ω~1MΩ | 1/8W |
    电气规格
    | 类型 | 最大电压(V) | 温度系数(ppm/°C) | 电阻值序列 | 包装数量 |

    | RG1005 | 75V | ±5 | E-24, E-96 | T5(5,000 pcs) |
    | RG1608 | 100V | ±10 | ±0.05% (W) | T10(10,000 pcs) |
    | RG2012 | 150V | ±25 | ±0.1% (B)
    | RG3216 | 200V | ±100 | ±0.5% (D)

    产品特点和优势


    RG系列电阻器以其卓越的性能在多个领域脱颖而出:
    - 高精度:±0.05%的电阻容差确保了极高的测量精度。
    - 低噪声:薄层结构设计减少了热噪声和电磁干扰。
    - 抗硫化:适用于恶劣环境下的长期使用。
    - 高可靠性:通过了AEC-Q200认证,满足严格的汽车标准。
    - 宽泛的应用范围:广泛应用于汽车电子、工业控制、医疗设备等领域。

    应用案例和使用建议


    应用案例
    1. 汽车电子:用于发动机控制单元(ECU)中,确保信号传输的准确性。
    2. 工业测量:在精密仪器中作为参考电阻,提供稳定的工作环境。
    3. 医疗设备:用于医疗器械的电源管理模块,保证设备运行的安全性和稳定性。
    使用建议
    - 确保电路设计符合电阻器的最大额定功率要求,避免过载导致损坏。
    - 在高温高湿环境下使用时,定期检查电阻器的性能变化,必要时更换。
    - 对于需要高精度测量的应用,选择RG1005或RG1608型号以获得最佳效果。

    兼容性和支持


    RG系列电阻器与主流电子元器件高度兼容,易于集成到现有系统中。制造商提供了全面的技术支持,包括产品选型指南、安装指导和售后服务,帮助客户快速解决问题并优化设计。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻值漂移过大 | 检查工作温度是否超出额定范围 |
    | 脉冲电流导致电阻烧毁 | 降低脉冲电流强度,增加散热措施 |
    | 精度不达标 | 更换更高精度的型号,重新校准电路参数 |

    总结和推荐


    RG系列金属薄膜表面贴装电阻器凭借其高精度、低噪声、抗硫化等特点,在众多行业中展现出强大的竞争力。无论是汽车电子还是工业应用,这款产品都能提供可靠稳定的性能支持。我们强烈推荐使用RG系列电阻器,特别是在对精度和稳定性有严格要求的应用场合。

RG2012N-153-W-T1参数

参数
电阻值 15KΩ
精度 ±0.05%
额定功率 125mW
温度系数 ±10ppm/℃
长*宽*高 2mm*1.25mm*500μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

RG2012N-153-W-T1厂商介绍

SUSUMU公司是一家日本企业,专注于精密机械和工具的制造与销售。以下是SUSUMU公司的主要产品分类和应用领域,以及其优势:

1. 主营产品分类:
- 精密测量工具:包括卡尺、千分尺、高度计等,用于精密测量。
- 切削工具:如钻头、铣刀等,用于金属加工。
- 电动工具:包括电动螺丝刀、电动打磨机等,用于各种电动作业。
- 手动工具:如扳手、螺丝刀等,用于日常维修和组装。

2. 应用领域:
- 制造业:在汽车、**、电子等行业中,SUSUMU的工具被用于精密加工和装配。
- 建筑业:在建筑施工中,SUSUMU的工具用于结构组装和维护。
- 维修业:在设备维修和保养中,SUSUMU的工具因其耐用性和精确性而受到青睐。

3. SUSUMU的优势:
- 精密制造:SUSUMU以其高精度和精密制造技术而闻名,确保工具的精确度和可靠性。
- 耐用性:产品采用优质材料制造,具有长寿命和高耐用性。
- 创新设计:SUSUMU不断推出创新设计,提高工具的功能性和用户体验。
- 客户服务:提供卓越的客户服务和技术支持,确保客户满意度。

SUSUMU公司以其高质量的产品和专业的服务在全球市场上享有盛誉,是精密工具和机械领域的领先供应商之一。

RG2012N-153-W-T1数据手册

厂牌 PDF简要描述 下载
SUSUMU 贴片电阻 SUSUMU RG2012N-153-W-T1 RG2012N-153-W-T1数据手册

RG2012N-153-W-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
