首页  >  产品百科  >  KRL1220E-M-R015-F-T5

KRL1220E-M-R015-F-T5

产品分类: 贴片电阻
厂牌: SUSUMU
产品描述: 15mΩ ±1% 500mW ±50ppm/℃ 0805 贴片安装 2mm*1.25mm*700μm
供应商型号: UA-KRL1220E-M-R015-F-T5
供应商: 海外现货
标准整包数: 5000

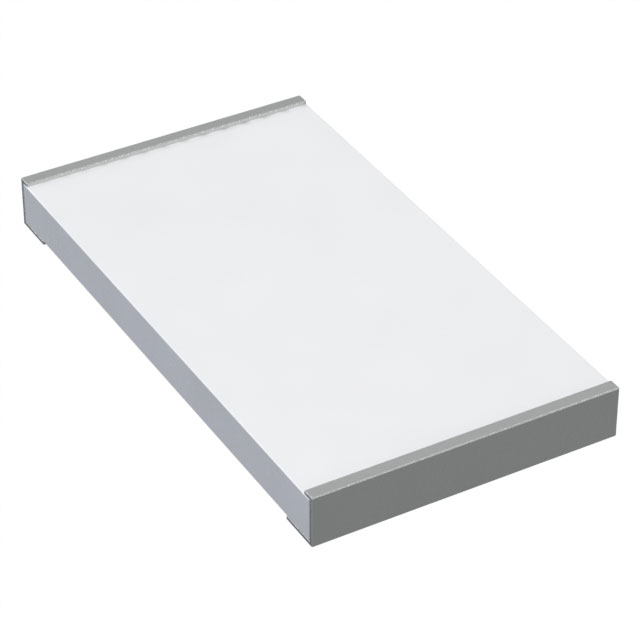

SUSUMU 贴片电阻 KRL1220E-M-R015-F-T5

KRL1220E-M-R015-F-T5概述

    # 金属箔低电阻芯片电阻器技术手册

    产品简介


    KRL系列金属箔低电阻芯片电阻器是一款专为高电流感应设计的表面贴装型电阻器,适用于各种严苛的应用环境。此系列电阻器具有优异的温度特性和EMF(热电动势)控制能力,能够提供宽泛的功率等级和阻值范围,特别适合用于汽车电子、电源设备、交流/直流转换器、电机及逆变器、办公自动化设备等领域。

    技术参数


    主要参数
    - 型号: KRL0510, KRL0816, KRL1220, KRL1632, KRL2550, KRL3264, KRL50110
    - 尺寸: 0510 ~ 50110
    - 功率等级: 0.2W ~ 5W
    - 阻值范围: 5mΩ ~ 1000mΩ
    - 温度系数: ±50 ppm/°C ~ ±100 ppm/°C
    - 操作温度范围: -55℃ ~ 175℃ (高温型号),-55℃ ~ 155℃ (低EMF型号)
    - 包装数量: T1 (1,000pcs),T5 (5,000pcs),T10 (10,000pcs)
    电气特性
    - 终端类型: D (底端),E (环绕端)
    - 容差: ±1% (F) 或 ±2% (G)
    - 额定电阻值系列: E-6/E-12

    产品特点和优势


    1. 高电流处理能力: 专为高电流感应设计,能够在高温环境下稳定运行。
    2. 宽广的功率等级: 功率范围从0.2W到5W,适用于多种应用需求。
    3. 温度特性优良: 可选两种温度特性:高温度(-55℃~175℃)和低EMF(-55℃~155℃)。
    4. 封装多样: 提供多种封装尺寸,满足不同客户的需求。
    5. 面朝下构造: 选择底端或环绕端安装方式,增强结构稳定性。

    应用案例和使用建议


    应用案例
    - 汽车电子: 汽车动力系统、电池管理系统、安全气囊控制器等。
    - 电源设备: 交流/直流转换器、直流/直流转换器等。
    - 电机及逆变器: 电动机驱动器、逆变器电路等。
    - 办公自动化设备: 打印机、复印机等设备中的电源管理部分。
    使用建议
    - 在高温环境中使用时,建议选择高温度型号以确保可靠性。
    - 若需非标准阻值,可联系销售办公室定制。
    - 长时间大功率工作时,注意散热设计,防止因过热而影响寿命。

    兼容性和支持


    - 兼容性: 本系列产品广泛适用于各类电源模块和电路板,与主流集成电路板(PCB)兼容。
    - 支持服务: 供应商提供详细的用户手册、技术支持及售后保障,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法达到指定阻值 | 联系销售办公室进行定制。 |
    | 高温下性能不稳定 | 选择高温度型号。 |
    | 尺寸不匹配 | 确认所需尺寸是否符合实际应用需求。 |

    总结和推荐


    KRL系列金属箔低电阻芯片电阻器凭借其高电流处理能力和广泛的功率等级,非常适合于严苛的工作环境。其优秀的温度特性和良好的EMF控制能力使其在汽车电子、电源设备等领域表现出色。建议用户在选择时考虑具体的应用环境和要求,以充分利用其优越性能。我们强烈推荐KRL系列电阻器作为高性能应用的理想选择。

KRL1220E-M-R015-F-T5参数

参数
电阻值 15mΩ
精度 ±1%
额定功率 500mW
温度系数 ±50ppm/℃
长*宽*高 2mm*1.25mm*700μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KRL1220E-M-R015-F-T5厂商介绍

SUSUMU公司是一家日本企业,专注于精密机械和工具的制造与销售。以下是SUSUMU公司的主要产品分类和应用领域,以及其优势:

1. 主营产品分类:
- 精密测量工具:包括卡尺、千分尺、高度计等,用于精密测量。
- 切削工具:如钻头、铣刀等,用于金属加工。
- 电动工具:包括电动螺丝刀、电动打磨机等,用于各种电动作业。
- 手动工具:如扳手、螺丝刀等,用于日常维修和组装。

2. 应用领域:
- 制造业:在汽车、**、电子等行业中,SUSUMU的工具被用于精密加工和装配。
- 建筑业:在建筑施工中,SUSUMU的工具用于结构组装和维护。
- 维修业:在设备维修和保养中,SUSUMU的工具因其耐用性和精确性而受到青睐。

3. SUSUMU的优势:
- 精密制造:SUSUMU以其高精度和精密制造技术而闻名,确保工具的精确度和可靠性。
- 耐用性:产品采用优质材料制造,具有长寿命和高耐用性。
- 创新设计:SUSUMU不断推出创新设计,提高工具的功能性和用户体验。
- 客户服务:提供卓越的客户服务和技术支持,确保客户满意度。

SUSUMU公司以其高质量的产品和专业的服务在全球市场上享有盛誉,是精密工具和机械领域的领先供应商之一。

KRL1220E-M-R015-F-T5数据手册

厂牌 PDF简要描述 下载
SUSUMU 贴片电阻 SUSUMU KRL1220E-M-R015-F-T5 KRL1220E-M-R015-F-T5数据手册

KRL1220E-M-R015-F-T5封装设计

查看详情并下载
Symbol
Footprint
3D Model
