首页  >  产品百科  >  HRG3216Q-33R0-D-T1

HRG3216Q-33R0-D-T1

产品分类: 贴片电阻
厂牌: SUSUMU
产品描述: 33Ω ±0.5% 1W ±50ppm/℃ 1206 贴片安装 3.2mm*1.65mm*550μm
供应商型号: 2920366
供应商: 海外现货
标准整包数: 1

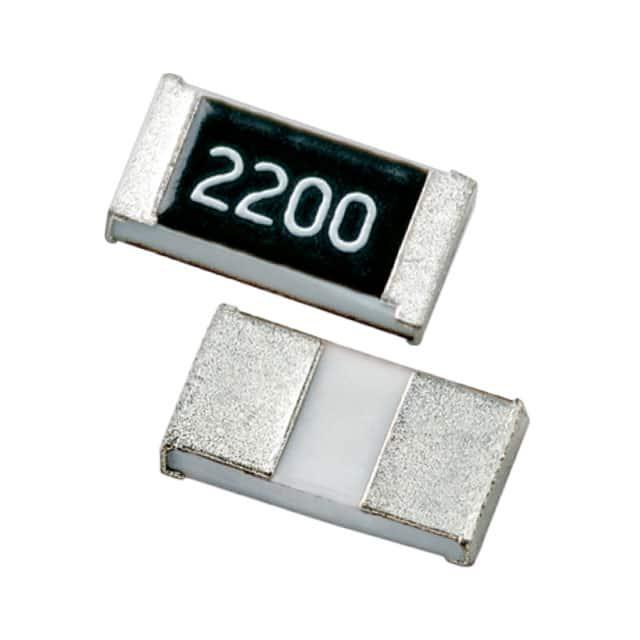

SUSUMU 贴片电阻 HRG3216Q-33R0-D-T1

HRG3216Q-33R0-D-T1概述

    高功率薄膜片式电阻器技术手册

    1. 产品简介


    高功率薄膜片式电阻器(短边终端)是具有高可靠性的电子元器件,专为需要高稳定性和低噪声的应用而设计。该产品特别适用于直流电机、逆变器等电力设备,以及机器人和工业控制系统。通过其独特的宽底终端设计,使得它能够在更高的功率水平下工作,相比相同尺寸的传统电阻器,其功率处理能力显著增强。

    2. 技术参数


    - 型号: HRG 3216 P
    - 尺寸: 3216 (英寸单位: 3.20 x 1.60 x 0.50 mm)
    - 功率等级: 1.0 W
    - 电阻范围: 10 Ω 至 100 kΩ
    - 精度: ±0.1%
    - 温度系数: ±25 ppm/°C
    - 最高工作温度: -55°C 至 155°C
    - 最大电压: 200 V
    - 包装规格: T1 (1,000 pcs), T5 (5,000 pcs)

    3. 产品特点和优势


    1. 宽底终端设计:允许更高的功率输出,提供比传统同尺寸电阻更高的功率处理能力。
    2. 精密电阻:精度达到±0.1%,且温度系数仅为±25 ppm/°C,确保电阻值的高稳定性。
    3. 薄膜结构:采用薄膜结构,提供低噪声和抗硫化性能。
    4. 广泛的应用领域:适用于各种高要求的应用,如工业控制、机器人等领域。

    4. 应用案例和使用建议


    - 应用案例:
    - 在DC电机、逆变器等电源相关设备中,用于功率调节和电流检测。
    - 在机器人和工业控制系统中,作为精密电阻器使用。

    - 使用建议:
    - 在高温环境下使用时,需注意避免超过最高工作温度,以保证使用寿命和稳定性。
    - 在高功率条件下使用时,建议进行适当的散热措施,以防止过热损坏。

    5. 兼容性和支持


    该产品与多种标准电子元件兼容,符合AEC-Q200标准,适合在汽车电子系统中使用。厂商提供了详尽的技术支持和可靠性测试数据,以确保客户能够放心使用。

    6. 常见问题与解决方案


    - 问题1: 使用过程中发现电阻值变化过大。
    - 解决方案: 检查是否超出了规定的温度范围或电压,必要时可重新校准。

    - 问题2: 长时间使用后发现出现噪声。
    - 解决方案: 确保电路设计良好,散热充分,并考虑更换新电阻器。

    7. 总结和推荐


    高功率薄膜片式电阻器(短边终端)在高可靠性、高精度和低噪声方面表现出色,尤其适合需要高稳定性的应用场合。其卓越的性能使其成为工业控制、机器人等领域中的首选产品。因此,强烈推荐在这些领域内选择这款高性能的电阻器。
    总之,这款高功率薄膜片式电阻器凭借其优异的技术指标和广泛的应用领域,在市场上具备极高的竞争力。

HRG3216Q-33R0-D-T1参数

参数
电阻值 33Ω
精度 ±0.5%
额定功率 1W
温度系数 ±50ppm/℃
长*宽*高 3.2mm*1.65mm*550μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HRG3216Q-33R0-D-T1厂商介绍

SUSUMU公司是一家日本企业,专注于精密机械和工具的制造与销售。以下是SUSUMU公司的主要产品分类和应用领域,以及其优势:

1. 主营产品分类:
- 精密测量工具:包括卡尺、千分尺、高度计等,用于精密测量。
- 切削工具:如钻头、铣刀等,用于金属加工。
- 电动工具:包括电动螺丝刀、电动打磨机等,用于各种电动作业。
- 手动工具:如扳手、螺丝刀等,用于日常维修和组装。

2. 应用领域:
- 制造业:在汽车、**、电子等行业中,SUSUMU的工具被用于精密加工和装配。
- 建筑业:在建筑施工中,SUSUMU的工具用于结构组装和维护。
- 维修业:在设备维修和保养中,SUSUMU的工具因其耐用性和精确性而受到青睐。

3. SUSUMU的优势:
- 精密制造:SUSUMU以其高精度和精密制造技术而闻名,确保工具的精确度和可靠性。
- 耐用性:产品采用优质材料制造,具有长寿命和高耐用性。
- 创新设计:SUSUMU不断推出创新设计,提高工具的功能性和用户体验。
- 客户服务:提供卓越的客户服务和技术支持,确保客户满意度。

SUSUMU公司以其高质量的产品和专业的服务在全球市场上享有盛誉,是精密工具和机械领域的领先供应商之一。

HRG3216Q-33R0-D-T1数据手册

厂牌 PDF简要描述 下载
SUSUMU 贴片电阻 SUSUMU HRG3216Q-33R0-D-T1 HRG3216Q-33R0-D-T1数据手册

HRG3216Q-33R0-D-T1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.8884
10+ ¥ 2.9458
100+ ¥ 2.6394
500+ ¥ 2.6394
1000+ ¥ 2.5923
2000+ ¥ 2.5923
4000+ ¥ 2.5923
库存: 250
起订量: 17 增量: 0
交货地:
最小起订量为:10
合计: ¥ 29.45
