PAT1220-C-1DB-T-5

产品分类: RF衰减器
厂牌: SUSUMU
产品描述: 1dB 100mW 0MHz 10GHz 50Ω ±0.3dB 0805 2mm*1.25mm*400μm
供应商型号:
供应商:
标准整包数: 0

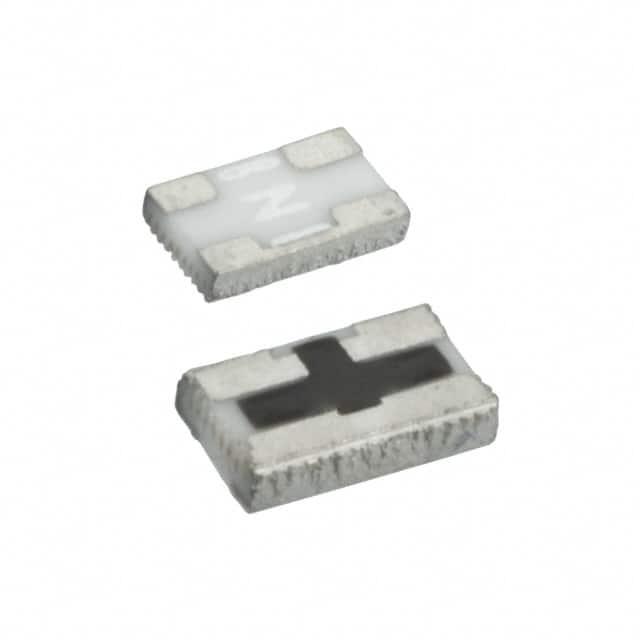

SUSUMU RF衰减器 PAT1220-C-1DB-T-5

PAT1220-C-1DB-T-5概述

    电子元器件技术手册:PAT系列高精度芯片衰减器

    1. 产品简介


    PAT系列高精度芯片衰减器是专为高频表面贴装设计的电子元件。它主要用于需要精确控制信号强度的应用场合,如手机基站、无线通信模块及宽带测量仪器等。这些衰减器采用集成式设计,可以轻松实现精确的衰减控制,非常适合空间受限的应用场景。

    2. 技术参数


    - 类型:PAT系列高精度芯片衰减器
    - 阻抗:50Ω(C),75Ω(D)
    - 衰减量:0 dB ~ 16 dB(1 dB步进)
    - 衰减容差:±0.3 dB(0 dB ~ 3 dB),±0.5 dB(4 dB ~ 7 dB),±0.7 dB(8 dB ~ 10 dB)
    - 驻波比(VSWR):≤1.3(DC ~ 6 GHz),≤1.5(6 GHz ~ 10 GHz)
    - 工作频率:50Ω(C):DC ~ 3 GHz,75Ω(D):DC ~ 2 GHz
    - 额定功率:50Ω(C):32 mW(T10),64 mW(T1),100 mW(B)
    - 温度范围:-55℃ ~ +125℃
    - 包装数量:T10:10,000 pcs/reel,T1:1,000 pcs/reel,T5:5,000 pcs/reel,B:100 pcs/bag

    3. 产品特点和优势


    - 集成式设计:三个精密电阻集成在一个芯片内,实现精确的衰减控制。
    - 小尺寸:提供从0402到3042等多种尺寸,适合不同应用需求。
    - 高可靠性:集成的设计减少了寄生电容和电感,提升了性能稳定性。
    - 易于安装:类似标准芯片电阻的引脚排列,方便焊接。

    4. 应用案例和使用建议


    PAT系列衰减器广泛应用于手机基站、无线通信模块及宽带测量仪器等领域。在实际使用中,应根据具体的应用环境选择合适的型号和规格。例如,在需要高精度和高可靠性的应用中,建议使用50Ω(C)版本,且工作频率不超过3 GHz;而在成本敏感的应用中,则可以选择75Ω(D)版本。

    5. 兼容性和支持


    PAT系列衰减器具有良好的兼容性,可与多种电子设备和电路板无缝对接。供应商提供了详细的技术支持文档和售后服务,以确保客户能够顺利应用这些元件。

    6. 常见问题与解决方案


    - Q: 如何选择合适的衰减量?
    - A: 根据实际应用需求和系统的传输要求选择。例如,如果需要精确控制信号强度,建议选择0 dB ~ 3 dB的型号。

    - Q: 在高温环境下工作时应注意什么?
    - A: 在高温环境下,应注意器件的温漂效应,可以通过选择具有较低温漂特性的型号来减少误差。

    7. 总结和推荐


    PAT系列高精度芯片衰减器以其高精度、紧凑尺寸和易于安装的特点,成为高频电路设计中的理想选择。无论是用于手机基站还是无线通信模块,这些元件都能提供出色的性能和可靠性。综上所述,强烈推荐使用PAT系列衰减器。

PAT1220-C-1DB-T-5参数

参数
阻抗 50Ω
额定功率 100mW
典型衰减 1dB
衰减容差 ±0.3dB
最大工作频率 10GHz
最小工作频率 0MHz
长*宽*高 2mm*1.25mm*400μm
通用封装 0805
零件状态 在售
包装方式 卷带包装

PAT1220-C-1DB-T-5厂商介绍

SUSUMU公司是一家日本企业,专注于精密机械和工具的制造与销售。以下是SUSUMU公司的主要产品分类和应用领域,以及其优势:

1. 主营产品分类:
- 精密测量工具:包括卡尺、千分尺、高度计等,用于精密测量。
- 切削工具:如钻头、铣刀等,用于金属加工。
- 电动工具:包括电动螺丝刀、电动打磨机等,用于各种电动作业。
- 手动工具:如扳手、螺丝刀等,用于日常维修和组装。

2. 应用领域:
- 制造业:在汽车、**、电子等行业中,SUSUMU的工具被用于精密加工和装配。
- 建筑业:在建筑施工中,SUSUMU的工具用于结构组装和维护。
- 维修业:在设备维修和保养中,SUSUMU的工具因其耐用性和精确性而受到青睐。

3. SUSUMU的优势:
- 精密制造:SUSUMU以其高精度和精密制造技术而闻名,确保工具的精确度和可靠性。
- 耐用性:产品采用优质材料制造,具有长寿命和高耐用性。
- 创新设计:SUSUMU不断推出创新设计,提高工具的功能性和用户体验。
- 客户服务:提供卓越的客户服务和技术支持,确保客户满意度。

SUSUMU公司以其高质量的产品和专业的服务在全球市场上享有盛誉,是精密工具和机械领域的领先供应商之一。

PAT1220-C-1DB-T-5数据手册

厂牌 PDF简要描述 下载
SUSUMU RF衰减器 SUSUMU PAT1220-C-1DB-T-5 PAT1220-C-1DB-T-5数据手册

PAT1220-C-1DB-T-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
