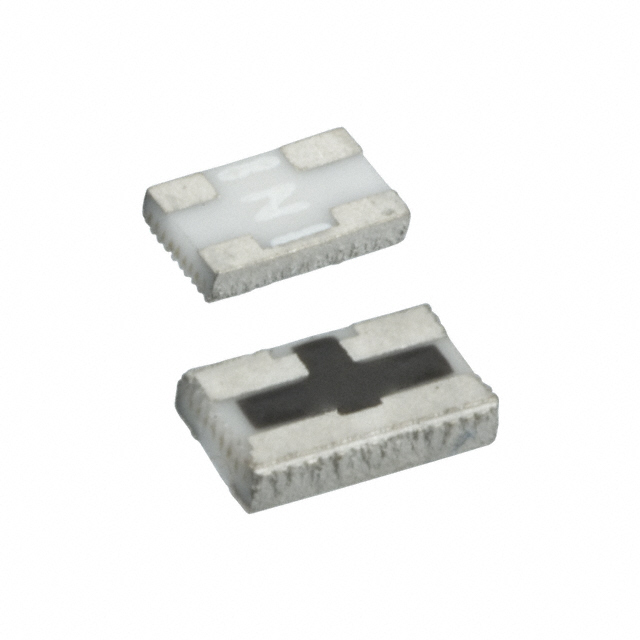

PAT1220-C-10DB-T5

产品分类: RF衰减器
厂牌: SUSUMU
产品描述: 10dB 100mW 0MHz 10GHz 50Ω ±0.3dB 0805 2mm*1.25mm*400μm
供应商型号: 754-PAT1220C10DBT5
供应商: Mouser
标准整包数: 1
SUSUMU RF衰减器 PAT1220-C-10DB-T5

PAT1220-C-10DB-T5概述

    高精度表面贴装芯片衰减器——PAT系列

    产品简介


    PAT系列高精度表面贴装芯片衰减器是一种专为无线通信模块和宽带测量仪器设计的高性能电子元器件。这类衰减器主要用于控制信号强度,在电信基础设施如手机基站中广泛使用。通过将三个精密电阻集成在一个小型化封装内,PAT系列实现了精确的信号衰减功能,从而显著缩小电路尺寸并提高电路可靠性。

    技术参数


    PAT系列衰减器的技术参数如下表所示:
    | 规格 | 参数 |

    | 衰减量 | 0 ~ 10 dB (1 dB步进) |
    | 衰减容差 | ±0.3 dB |
    | 阻抗 | 50Ω(C), 75Ω(D) |
    | VSWR | <1.3(~ 6 GHz),<1.5(6 ~ 10 GHz) |
    | 工作频率 | DC ~ 10 GHz(50Ω),DC ~ 2 GHz(75Ω) |
    | 额定功率 | 32 mW(10,000 pcs/reel T10),64 mW(1,000 pcs/reel T1),100 mW(1,000 pcs/reel T5) |
    | 工作温度 | -55°C ~ +125°C |
    | 包装规格 | Tape & Reel (T10, T1, T2, T5),Bulk (100 pcs/Bag) |

    产品特点和优势


    PAT系列高精度表面贴装芯片衰减器的主要特点包括:
    1. 高精度:提供高达±0.3 dB的精确度,确保信号衰减的一致性和准确性。
    2. 小型化:采用多种尺寸,从0402到3042,适合不同尺寸的应用需求,有助于实现更紧凑的设计。
    3. 低寄生效应:集成三个电阻于小面积内,有效减少寄生电容和电感,提升高频性能。
    4. 集成式设计:一个芯片可替代三个离散电阻,简化电路设计,提高可靠性和可维护性。

    应用案例和使用建议


    PAT系列衰减器在多个应用领域中被广泛使用,包括:
    - 手机基站:用于调整射频信号强度,满足不同区域的覆盖需求。
    - 无线通信模块:在各种无线通信设备中,如路由器、蜂窝模块中作为信号调节组件。
    - 宽带测量仪表:在测试和测量设备中,帮助校准信号水平。
    使用建议:
    - 选择合适型号:根据应用频率和所需的衰减量选择合适的型号。
    - 注意散热管理:在高频应用中,确保适当的散热措施以避免过热导致性能下降。

    兼容性和支持


    PAT系列衰减器具有良好的兼容性,可与大多数标准表面贴装设备兼容。厂商提供了详细的技术支持文档和售后服务,以帮助客户解决在应用过程中遇到的问题。

    常见问题与解决方案


    以下是部分常见的问题及解决方案:
    - 问题:器件损坏,测量结果不准确。解决方法:检查安装工艺是否正确,确认焊接质量良好。
    - 问题:信号衰减不足。解决方法:验证输入信号的强度,并调整到适当水平。
    - 问题:设备过热。解决方法:增加散热片,确保周围环境通风良好。

    总结和推荐


    PAT系列高精度表面贴装芯片衰减器凭借其高精度、小型化、低寄生效应等特点,在多个应用领域展现出卓越的性能。其集成式设计和强大的技术支持使其成为理想的选择。综上所述,我们强烈推荐使用PAT系列衰减器,尤其是在需要高度精确且可靠信号处理的环境中。

PAT1220-C-10DB-T5参数

参数
衰减容差 ±0.3dB
最大工作频率 10GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 100mW
典型衰减 10dB
长*宽*高 2mm*1.25mm*400μm
通用封装 0805
零件状态 在售
包装方式 卷带包装
