XRNI12W

产品分类: 光电传感器
厂牌: SUNLED
产品描述:
供应商型号: 1497-1035-ND
供应商: Digi-Key
标准整包数: 1
SUNLED 光电传感器 XRNI12W

XRNI12W概述


    产品简介

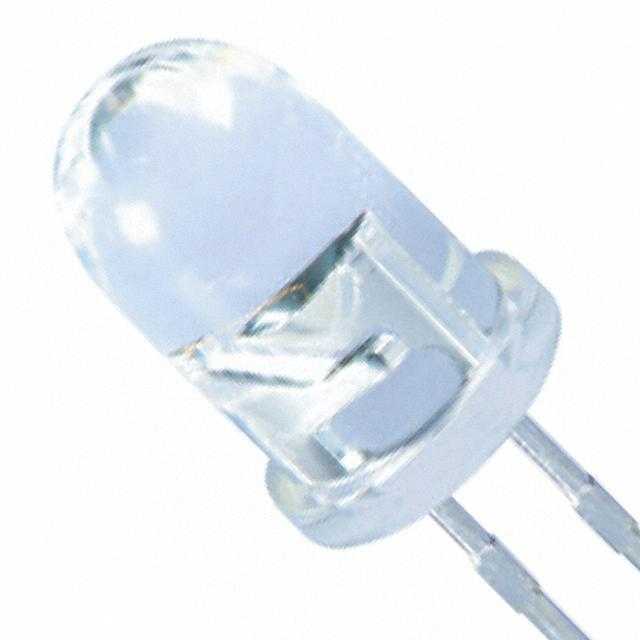

    XRNI12W是一款径向引脚型光敏晶体管,具有高可靠性和坚固耐用的特点。这款光敏晶体管在低功耗条件下表现出色,并且支持带卷盘式包装,方便大批量生产和自动化组装。此外,它符合RoHS标准,适用于需要环保要求的应用场合。XRNI12W广泛应用于光电传感器、工业控制、自动控制系统等领域。

    技术参数


    - 封装类型:径向引脚型(Through hole package)
    - 最大额定值:
    - 集电极-发射极电压(VCEO):30V
    - 发射极-集电极电压(VECO):5V
    - 最大功率耗散(在25°C自由空气温度下):100mW
    - 工作/存储温度范围:-40°C至+85°C
    - 引脚焊接温度(>5mm持续5秒):260°C
    - 电气/光学特性(在TA=25°C时):
    - VBRCEO:集电极-发射极击穿电压为30V
    - VBR ECO:发射极-集电极击穿电压为5V
    - VCE(SAT):集电极-发射极饱和电压为0.8V
    - ICEO:集电极暗电流为100nA
    - TR:上升时间(10%至90%)为15μs
    - TF:下降时间(90%至10%)为15μs
    - ION:开态集电极电流为0.5至2.5mA
    - 波长峰值灵敏度(λp):940nm
    - 谱宽范围(λ0.1):420至1120nm
    - 半灵敏度角度(2θ1/2):20°

    产品特点和优势


    1. 可靠性和坚固性:XRNI12W经过严格测试,确保其在各种恶劣环境下的稳定运行。
    2. 低功耗:能够满足节能需求,延长设备使用寿命。
    3. 带卷盘式包装:便于自动化生产线上的操作,提高生产效率。
    4. 符合RoHS标准:保证环保合规,适用于现代电子产品设计。
    5. 广泛的适用性:能够在不同光照条件和温度环境下正常工作,适合多种应用场景。

    应用案例和使用建议


    应用场景:
    - 光电传感器:用于检测物体的存在和位置。
    - 工业控制:用于机器人的定位和导航系统。
    - 自动控制系统:作为自动门控系统的触发器。
    使用建议:
    - 在高温环境下使用时,应确保散热良好,避免因过热导致性能下降。
    - 在低照度环境下,可以适当调整光源强度以确保传感器正常工作。
    - 在安装过程中,要确保电路设计合理,避免因过度负荷导致损坏。

    兼容性和支持


    XRNI12W设计为通用型光敏晶体管,易于与其他电子元器件集成。SunLED公司提供全面的技术支持和售后服务,包括产品文档、技术咨询及售后维护服务。用户可以通过访问官网(https://www.SunLEDusa.com/TechnicalNotes.asp)获取更多技术资料和帮助。

    常见问题与解决方案


    1. 问题:集电极暗电流过高,影响正常工作。
    解决方法:检查并确保工作环境温度和光照条件符合产品要求。如仍存在问题,可联系技术支持团队进行进一步诊断。
    2. 问题:上升时间和下降时间较长,响应速度慢。
    解决方法:优化电路设计,减小外部负载电阻。如有需要,可以参考技术手册中的相关电路图。
    3. 问题:在高温环境中,传感器性能不稳定。
    解决方法:增加散热措施,确保工作环境温度不超过产品规定的最大值。

    总结和推荐


    总体来说,XRNI12W光敏晶体管是一款高性能、高可靠性的光电传感器。它的主要优点包括:低功耗、环保兼容、广泛的应用范围和坚固耐用。对于需要高精度和高可靠性的光电应用场合,强烈推荐使用这款产品。同时,厂商提供的完善技术支持和文档资料也将为用户的使用带来极大的便利。

XRNI12W参数

参数
感应方式 -
颜色感应 -
感应距离 -
波长 -
最小工作供电电压 -
光源 -
最大工作供电电压 -
响应时间 -
输出类型 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

XRNI12W厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XRNI12W数据手册

厂牌 PDF简要描述 下载
SUNLED 光电传感器 SUNLED XRNI12W XRNI12W数据手册

XRNI12W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3565 ¥ 3.0124
10+ $ 0.2415 ¥ 2.0407
100+ $ 0.1601 ¥ 1.3525
500+ $ 0.1248 ¥ 1.0446
1000+ $ 0.1151 ¥ 0.9635
2000+ $ 0.1069 ¥ 0.8943
5000+ $ 0.0978 ¥ 0.8185
10000+ $ 0.0921 ¥ 0.771
25000+ $ 0.0859 ¥ 0.7193
库存: 111
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.01
