XLMDKCBD59M

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 465nm(蓝色),630nm(红色) 60° 3.3V(蓝色),1.95V(红色) 20mA(蓝色),20mA(红色) 圆形,带圆顶 散射 白色 通孔安装 5.9mm*5.9mm*8.6mm
供应商型号: 1497-1018-ND
供应商: Digi-Key
标准整包数: 1

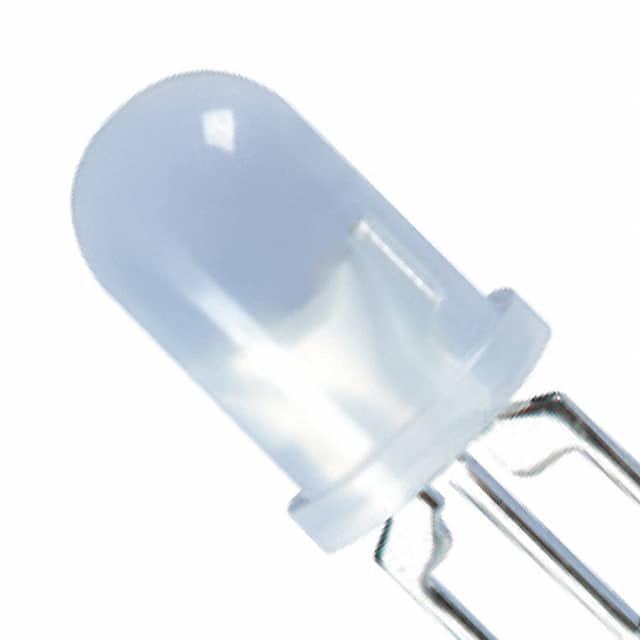

SUNLED 发光二极管 XLMDKCBD59M

XLMDKCBD59M概述


    产品简介


    XLMDKCBD59M 是一款双色指示灯,封装为径向/通孔式,适用于多种电子设备。其主要功能是在设备运行时通过红蓝两种颜色的变化来显示不同的状态。这款指示灯广泛应用于各类消费电子、工业控制设备、汽车电子及通信设备等领域。

    技术参数


    - 封装形式: 径向/通孔式(T-1 3/4)
    - 颜色: 红色(AlGaInP)和蓝色(InGaN)
    - 反向电压 (VR): 5V
    - 正向电流 (IF): 30mA
    - 峰值正向电流 (iFS): 185mA(红色),150mA(蓝色)
    - 最大功率耗散 (PD): 75mW(红色),120mW(蓝色)
    - 工作温度 (TA): -40°C 至 +85°C
    - 储存温度 (Tstg): -40°C 至 +85°C
    - 静电放电阈值 (HBM): 3000V
    - 正向电压 (VF) (IF=20mA): 1.95V(红色),3.3V(蓝色)
    - 正向电压 (VF) (Max.) (IF=20mA): 2.5V(红色),4V(蓝色)
    - 逆向电流 (IR) (VR=5V): 10μA(红色),50μA(蓝色)
    - 峰值发射波长 (λP) (IF=20mA): 645nm(红色),460nm(蓝色)
    - 半强度视角 (2θ 1/2): 30°(红色),200°(蓝色)
    - 光强 (mcd) (IF=20mA): 198mcd(红色),347mcd(蓝色)

    产品特点和优势


    - 可靠性和坚固性:适用于各种严苛的工作环境。
    - 低功耗:在保证良好工作性能的同时实现节能。
    - 可焊性:良好的焊接性能,适合自动化生产和装配。
    - 符合RoHS标准:无铅环保设计。
    - 包装形式多样:可以按需选择卷带包装,便于自动化生产。

    应用案例和使用建议


    应用案例
    XLMDKCBD59M 在许多电子设备中都有应用,例如家用电器(如洗衣机)、工业设备(如自动化设备)、汽车电子(如仪表盘)和通信设备(如路由器)等。通过红蓝双色的变化,用户可以快速了解设备的工作状态,从而提高使用体验。
    使用建议
    - 温度管理:由于该指示灯具有一定的温度范围限制,建议在使用过程中确保设备的温度控制在一个合适的范围内,避免因过热导致的损坏。
    - 静电防护:注意操作过程中的静电防护,避免因静电放电造成指示灯损坏。
    - 焊接温度:焊接时应注意温度控制,以保证焊点质量,防止高温对指示灯性能产生不良影响。

    兼容性和支持


    - 兼容性:XLMDKCBD59M 与常见的电路板和连接器具有良好兼容性,可以轻松集成到现有系统中。
    - 支持服务:SunLED 提供全面的技术支持和售后保障,如有需要,用户可以通过官方网站获取更多技术文档和支持。

    常见问题与解决方案


    1. 问:如何确定指示灯是否正常工作?
    - 答:可以通过测量正向电压和电流来判断。如果测量结果接近或等于手册中的典型值,则表示指示灯工作正常。

    2. 问:如何避免指示灯受静电损害?
    - 答:在处理指示灯时,应佩戴防静电手环,并确保工作台面接地,以减少静电积累。

    总结和推荐


    XLMDKCBD59M 双色指示灯凭借其出色的可靠性、低功耗和广泛的适用性,在多个应用领域中表现出色。无论是消费电子产品还是工业控制系统,该指示灯都能提供稳定可靠的指示效果。强烈推荐在各种电子设备中采用该款指示灯,特别是在需要可靠状态指示的应用场景中。

XLMDKCBD59M参数

参数
透镜类型 散射
Vf-正向电压 3.3V(蓝色),1.95V(红色)
透镜形状 圆形,带圆顶
波长 465nm(蓝色),630nm(红色)
测试电流 20mA(蓝色),20mA(红色)
显示颜色 白色
视角 60°
长*宽*高 5.9mm*5.9mm*8.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

XLMDKCBD59M厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XLMDKCBD59M数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XLMDKCBD59M XLMDKCBD59M数据手册

XLMDKCBD59M封装设计

查看详情并下载
Symbol
Footprint
3D Model
