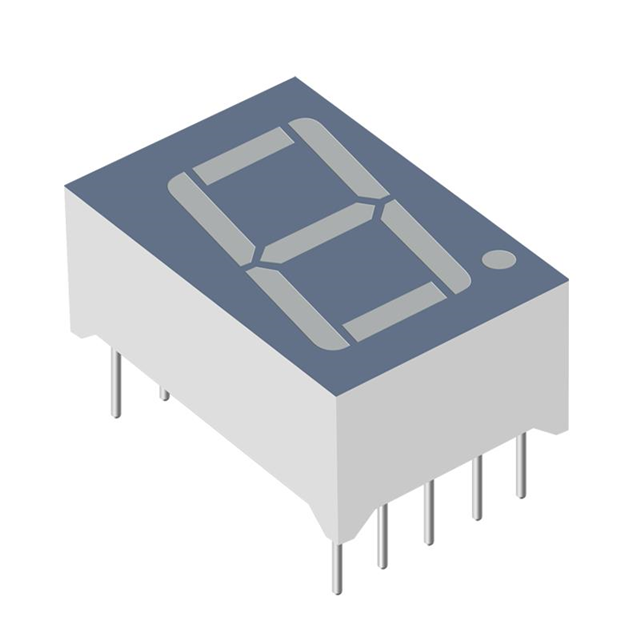

XDCBD14A

产品分类: LED显示器件
厂牌: SUNLED
产品描述: 24mcd 7-Segment 0.56in 蓝色 14.22mm DIP-10 通孔安装 8mm*12.7mm*19.05mm
供应商型号: 1497-1074-5-ND
供应商: Digi-Key
标准整包数: 1
SUNLED LED显示器件 XDCBD14A

XDCBD14A概述


    产品简介


    XDCBD14A 是一款 14.22mm(0.56 英寸)单数字显示屏,适用于多种工业和消费电子领域。作为一款具有低功耗、高鲁棒性的单数字显示器,其主要功能是通过 LED 显示特定数字信息。XDCBD14A 的设计具备标准化配置和可选配色选项(灰色面板搭配白色段落),同时提供黑色面板以增强颜色对比度。它符合 RoHS 标准,适用于对环保要求较高的项目。
    主要应用领域:
    - 工业设备仪表盘
    - 家用电器显示面板
    - 智能家电与嵌入式系统
    - 消费电子终端产品

    技术参数


    以下是 XDCBD14A 的关键技术规格和技术指标:
    | 参数名称 | 规格范围 | 单位 | 备注 |
    ||
    | 发射光颜色 | 蓝色 InGaN 半导体材料 |
    | 发射波长(峰值发射) | 460 | nm | 符合 CIE127-2007 标准 |
    | 最大发射波长 | 465 | nm | 符合 CIE127-2007 标准 |
    | 主要发光波长 | 460 | nm
    | 光谱线半宽度 | 25 | nm | 在 10 mA 条件下测试 |
    | 正向电压(典型值) | 3 | V | 在 10 mA 条件下测试 |
    | 正向电压(最大值) | 3.5 | V | 在 10 mA 条件下测试 |
    | 正向电流(连续) | 30 | mA
    | 峰值正向电流(脉冲) | 150 | mA | 1/10 负载周期 |
    | 反向电流(最大值) | 50 | μA | 在 5 V 反向电压条件下 |
    | 功耗(最大值) | 120 | mW
    | 工作温度范围 | -40 至 +85 | °C
    | 存储温度范围 | -40 至 +85 | °C
    | 电容值(典型值) | 100 | pF | 在 0 V、1 MHz 条件下 |

    产品特点和优势


    1. 低功耗设计:适合节能型应用,能够在有限电源条件下长时间运行。
    2. 坚固耐用封装:抗震动与冲击能力强,适合恶劣工业环境。
    3. IC 兼容性:易于集成到现有电路中,方便实现模块化设计。
    4. 标准配置:默认灰色面板搭配白色段落,便于读取和匹配主流界面设计风格。
    5. RoHS 合规性:绿色制造工艺,满足环保法规要求。
    6. 卓越亮度表现:发光强度可达 23990 cd/m²,在同尺寸产品中处于领先地位。

    应用案例和使用建议


    应用案例:
    - 在智能家居设备中显示时间或状态信息。
    - 用于工业控制面板,呈现警报代码或计数信息。
    - 作为便携式医疗设备的信号显示组件,提示测量结果。
    使用建议:
    - 避免长时间处于高温环境中,以防降低寿命或性能。
    - 使用恒流驱动电路确保亮度一致性和稳定性。
    - 根据实际需求选择合适的发光面颜色(灰色/黑色),提高可视性。

    兼容性和支持


    - 兼容性:XDCBD14A 采用标准封装设计,能够轻松与现有 PCB 配合使用。
    - 技术支持:SunLED 提供全面的技术文档和支持服务,包括焊接指南和组装说明。
    - 在线资源:用户可以访问 SunLED 官方网站获取更多技术细节与附加说明。

    常见问题与解决方案


    1. 问题:如何提升发光亮度?
    解决方法:调整驱动电流至最高允许值(30 mA),但需注意避免过热现象。
    2. 问题:显示屏出现亮度不均现象。
    解决方法:检查焊接质量及布线连接情况,确保无虚焊或短路。
    3. 问题:需要特殊分拣(如波长分类)。
    解决方法:联系供应商定制筛选服务,通常可达到±1 nm 的波长精度。

    总结和推荐


    XDCBD14A 单数字显示屏凭借其出色的低功耗、高亮度和卓越耐用性,是一款极具竞争力的产品。它不仅适用于广泛的工业和消费电子场景,还能在高要求环境中保持稳定运行。推荐用于需要高品质 LED 显示模块的应用场景,尤其是在低功耗和紧凑设计方面有需求的场合。
    推荐指数:⭐⭐⭐⭐⭐

XDCBD14A参数

参数
触碰模式 -
视角 -
显示模式 -
显示高度 -
显示颜色 蓝色
分辨率(pixels) -
控制器类型 -
显示宽度 -
显示尺寸 0.56in
显示类型 7-Segment
字符高度 14.22mm
发光强度 24mcd
接口方式 -
背光颜色 -
字符宽度 -
长*宽*高 8mm*12.7mm*19.05mm
通用封装 DIP-10
安装方式 通孔安装
零件状态 在售
包装方式 管装

XDCBD14A厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XDCBD14A数据手册

厂牌 PDF简要描述 下载
SUNLED LED显示器件 SUNLED XDCBD14A XDCBD14A数据手册

XDCBD14A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0888 ¥ 25.8494
40+ $ 1.9162 ¥ 16.0362
120+ $ 1.719 ¥ 14.3862
520+ $ 1.5241 ¥ 12.7548
1000+ $ 1.4569 ¥ 12.1921
2000+ $ 1.3962 ¥ 11.6847
5000+ $ 1.3302 ¥ 11.132
库存: 2641
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.84
