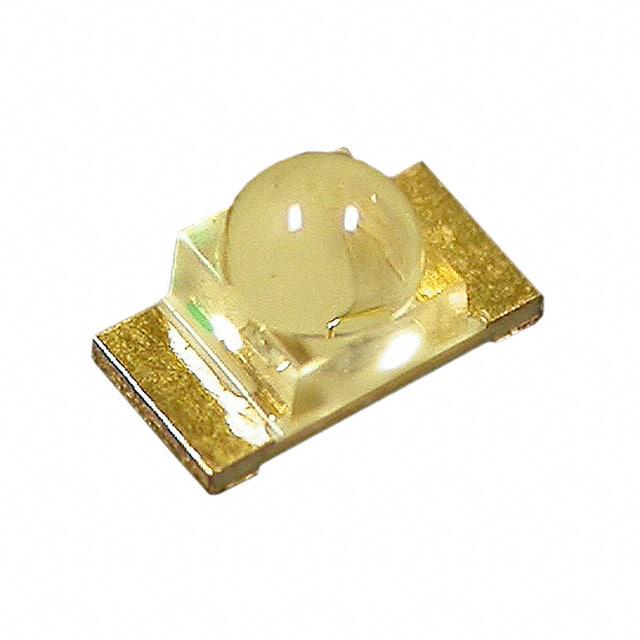

XZM2ACR55W-3

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 640nm 35° 2.2V 20mA 圆形,带圆顶 透明 无色,红色 标准安装,贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: NA-XZM2ACR55W-3
供应商: 海外现货
标准整包数: 1

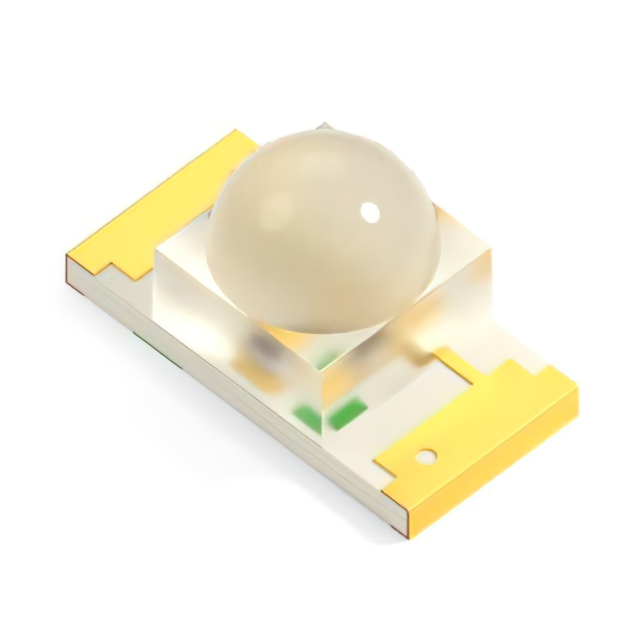

SUNLED 发光二极管 XZM2ACR55W-3

XZM2ACR55W-3概述


    产品简介


    XZM2ACR55W-3是一款3.2x1.6mm的小尺寸表面贴装(SMD)芯片LED灯,专为手持式产品中的指示灯而设计。这款红光LED采用AlGaInP发光材料和水清透镜色,具有出色的稳定性和长寿命特性。标准包装形式为每卷2000个,满足了批量生产的需求。此外,该产品符合RoHS标准,并通过MSL等级3的测试,确保了其在存储和运输过程中的安全性和可靠性。

    技术参数


    | 参数 | 值 |

    | 发射颜色 | 红色 |
    | 发射材料 | AlGaInP |
    | 透镜颜色 | 水清 |
    | 波长 | 640 nm |
    | 视角 | ≥40° |
    | 光强度(IF=20mA) | 1.9 mcd |
    | 反向电压(VR) | 5 V |
    | 正向电流(IF) | 30 mA |
    | 峰值正向电流(IF=20mA)| 150 mA |
    | 功耗 | 84 mW |
    | 工作温度范围(TA) | -40 ~ +85 °C |
    | 存储温度范围(Tstg) | -40 ~ +85 °C |
    | 正向电压(IF=20mA) | 2.2 V |
    | 反向电流(VR=5V) | ≤10 μA |

    产品特点和优势


    - 长寿命:得益于其稳健的封装和高性能的AlGaInP材料,该LED具有较长的使用寿命,适用于对稳定性要求较高的场合。
    - 高可靠性:符合RoHS标准,并通过MSL等级3的测试,确保了其在不同工作环境下的可靠性和稳定性。
    - 精确分拣:具备高精度的分拣能力,可以根据客户需求进行精细化分拣,以提高一致性和质量。

    应用案例和使用建议


    这款LED广泛应用于手持设备中的指示灯,如智能手机、平板电脑、手持游戏机等。为了获得最佳效果,建议按照推荐的焊接轮廓进行回流焊接,以确保焊接质量。在使用过程中,建议相对湿度控制在40%到60%之间,以减少静电积累。

    兼容性和支持


    该产品具有广泛的兼容性,可以与其他标准的电子元器件一起使用。厂商提供技术支持和售后服务,帮助客户解决使用过程中遇到的问题。更多技术细节和技术支持可以在SunLED官网获取。

    常见问题与解决方案


    1. Q: 如何避免静电损坏?
    - A: 在处理该产品时,务必遵循ESD保护措施,保持工作台面干净,使用防静电手套和工具。

    2. Q: 如何进行精准的分拣?
    - A: 根据产品说明,建议按波长、光强度或正向电压进行分拣,以确保产品的高质量和一致性。

    总结和推荐


    综上所述,XZM2ACR55W-3红光LED凭借其出色的稳定性和长寿命,非常适合用于手持设备的指示灯。厂商提供了全面的技术支持和优质的售后服务,使其在市场上具有较强的竞争力。因此,强烈推荐使用这款LED产品。

XZM2ACR55W-3参数

参数
视角 35°
透镜类型 透明
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 640nm
测试电流 20mA
显示颜色 无色,红色
长*宽*高 3.2mm*1.6mm*1.8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZM2ACR55W-3厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2ACR55W-3数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZM2ACR55W-3 XZM2ACR55W-3数据手册

XZM2ACR55W-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2808 ¥ 2.4261
2000+ $ 0.256 ¥ 2.2115
库存: 2000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2426.1
