XZFWS45S

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 120° 3.3V 20mA 圆形,带平顶 透明 无色,白色 PLCC-2 贴片安装 3.2mm*2.8mm*1.9mm
供应商型号: NA-XZFWS45S
供应商: 海外现货
标准整包数: 1
SUNLED 发光二极管 XZFWS45S

XZFWS45S概述

    电子元器件产品技术手册:XZFWS45S SMD LED

    产品简介

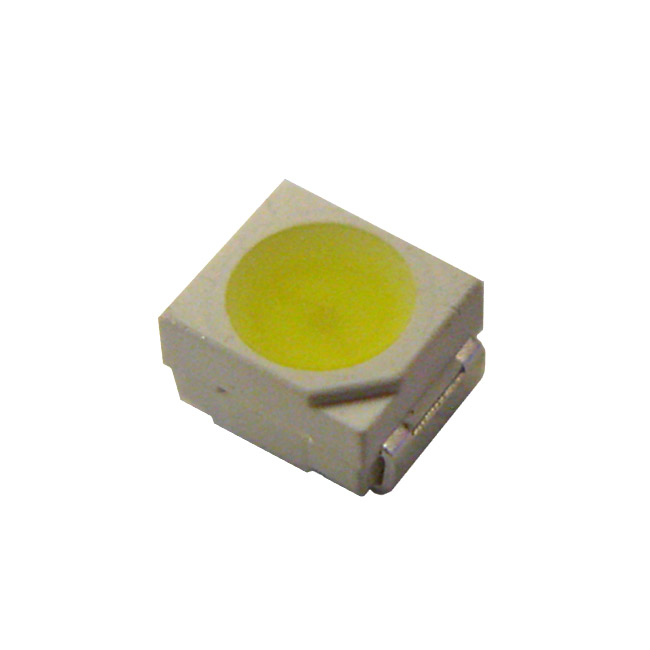

    XZFWS45S 是一款尺寸为3.5x2.8mm的PLCC2封装表面贴装(SMD)白光LED,适用于手持设备的指示灯。该产品具有长寿命和坚固的封装结构,且符合RoHS标准。标准包装为每卷2000个,其湿度敏感等级(MSL)为3级。该产品特别适合于那些对指示灯有严格要求的应用场合。

    技术参数


    - 发射颜色: 白色
    - 发光材料: InGaN
    - 透镜颜色: 透明水色
    - 光强度 (CIE127-2007 @ IF=20mA): 1300 mcd 至 1690 mcd
    - 视角 (2θ1/2): ≥120°
    - 正向电压 (典型值, IF=20mA): 3.3 V
    - 最大正向电压 (IF=20mA): 4.0 V
    - 色坐标 (典型值): x = 0.31, y = 0.31
    - 电容 (典型值, VF=0V, f=1MHz): 100 pF
    - 反向电流 (最大值, VR=5V): 50 µA
    - 反向电压: 5 V
    - 正向电流 (连续): 30 mA
    - 峰值正向电流 (脉冲, 1/10脉冲周期, 0.1ms脉宽): 100 mA
    - 功率耗散: 120 mW
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +85°C
    - 静电放电阈值 (HBM): 250 V

    产品特点和优势


    XZFWS45S LED 以其长寿命和高可靠性脱颖而出。它的设计使其非常适用于手持设备的指示灯,能够提供稳定的光线输出。由于采用了硅胶封装,虽然具有更高的抗热应力性能,但也更加脆弱,需要特别小心处理。这些独特的特点使其在众多同类产品中具有显著的竞争优势。

    应用案例和使用建议


    XZFWS45S 主要用于手持设备的指示灯,如智能手机、平板电脑和便携式电子设备。它具有出色的发光效率和较长的使用寿命,因此非常适合这种用途。为了更好地利用其性能,建议按照以下几点进行安装和操作:
    - 正确使用工具:尽量避免直接用手接触LED的硅胶透镜,以免损坏内部电路。
    - 精确编程:确保拾放机中的元件尺寸准确编程,以避免生产过程中的损坏。
    - 适当的焊接工艺:推荐使用回流焊工艺进行焊接,详见手册中的焊接曲线图。

    兼容性和支持


    XZFWS45S 与多种PLCC2封装的PCB板兼容,用户可以轻松地将其集成到现有的电子系统中。厂商提供了详尽的技术文档和支持服务,如有任何技术疑问或需求,可随时联系技术支持团队。

    常见问题与解决方案


    1. 问题:在处理过程中LED容易损坏。
    - 解决方案:严格按照手册中的处理步骤操作,避免直接触摸LED的硅胶透镜。
    2. 问题:在高温环境中性能不稳定。
    - 解决方案:确保工作温度在规定的范围内,并选择合适的散热措施。
    3. 问题:正向电压不一致。
    - 解决方案:通过准确的测量和分类确保每一批次的产品在允许的误差范围内。

    总结和推荐


    XZFWS45S 是一款高性能、高可靠性的LED产品,尤其适合手持设备的指示灯应用。其长寿命、稳定性和抗热应力能力使其在市场上具有显著的竞争优势。总的来说,这款产品值得推荐给需要高质量LED指示灯的电子设备制造商。

XZFWS45S参数

参数
视角 120°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 -
测试电流 20mA
显示颜色 无色,白色
长*宽*高 3.2mm*2.8mm*1.9mm
通用封装 PLCC-2
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZFWS45S厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZFWS45S数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZFWS45S XZFWS45S数据手册

XZFWS45S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3024 ¥ 2.6127
2000+ $ 0.2808 ¥ 2.4261
4000+ $ 0.27 ¥ 2.3328
库存: 2000
起订量: 1000 增量: 2000
交货地:
最小起订量为:1000
合计: ¥ 2612.7
