XLUGR58M

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 568nm(绿色),617nm(红色) 60° 2.2V,2V 20mA Green,20mA Red 圆形,带圆顶 扩散 白色,红色,绿色 直接安装,通孔安装 8.6mm(高度)
供应商型号: NA-XLUGR58M
供应商: 海外现货
标准整包数: 1
SUNLED 发光二极管 XLUGR58M

XLUGR58M概述


    产品简介

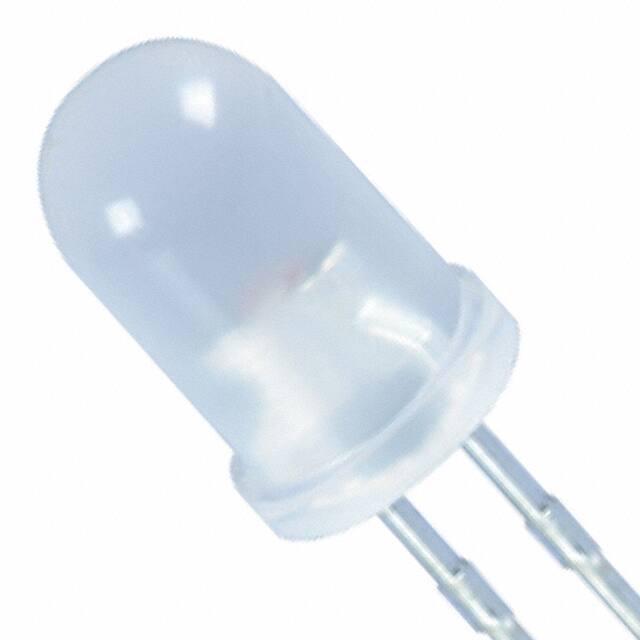

    XLUGR58M 是一款 T-1 3/4 (5mm) 双色指示灯,采用径向/通孔封装。该指示灯主要功能是通过红绿双色发光来提供视觉反馈。它的应用领域广泛,可用于各类电子设备、仪器仪表以及工业控制系统中的状态指示,如电源状态、故障指示等。

    技术参数


    - 前向电流(IF):红色 (GaAsP/GaP) 为 30mA,绿色 (GaP) 为 25mA
    - 峰值前向电流(iFS):红色 (GaAsP/GaP) 为 160mA,绿色 (GaP) 为 140mA
    - 功率耗散(PD):红色 (GaAsP/GaP) 为 75mW,绿色 (GaP) 为 62.5mW
    - 工作温度(TA):-40℃ 至 +85℃
    - 存储温度(Tstg):-40℃ 至 +85℃
    - 发射材料:红色采用 GaAsP/GaP,绿色采用 GaP
    - 峰值波长(λP):红色为 627nm,绿色为 565nm
    - 半角视场(2θ 1/2):红色为 30°,绿色为 29°
    - 正向电压(VF):红色 (GaAsP/GaP) 为 2.0V,绿色 (GaP) 为 2.2V(典型值)
    - 相对发光强度:红色 (IF=20mA) 为 30mcd,绿色 (IF=20mA) 为 29mcd
    - 电容(C):典型值为 15pF(VF=0V,f=1MHz)

    产品特点和优势


    1. 可靠性和坚固性:经过严格测试,确保长期稳定工作。
    2. 低功耗:在保证功能的前提下,减少能源消耗。
    3. 可卷带包装:方便自动化生产和库存管理。
    4. 环保合规:符合RoHS标准,无铅,对环境友好。
    5. 特殊分选精度高:支持按前向电压、发光强度/光通量或波长进行特殊分选,确保产品的一致性和质量。

    应用案例和使用建议


    XLUGR58M 可应用于各种设备的状态指示。例如,在工业控制面板上,它可以用来显示设备的工作状态或报警信息。建议在实际使用时,要确保工作温度和储存条件在额定范围内,以避免损坏。此外,考虑到静电防护,建议在组装过程中保持适当的湿度,以减少静电积累。

    兼容性和支持


    XLUGR58M 与大多数标准的通孔插件板兼容,适用于广泛的电路设计。供应商 SunLED 提供了详细的技术文档和支持,用户可以访问 [SunLED 官网](https://www.SunLEDusa.com/TechnicalNotes.asp) 获取更多技术支持和技术资料。

    常见问题与解决方案


    1. Q: 在高温环境下工作,灯珠亮度会降低吗?
    A: 是的。工作温度超过额定范围(-40℃至+85℃)可能会影响灯珠的亮度。建议使用时尽量保持在额定温度范围内。
    2. Q: 如何减少静电影响?
    A: 在操作过程中,保持环境湿度在40%-60%之间,并采取必要的静电防护措施,如佩戴防静电手环。
    3. Q: 需要进行特殊分选时如何选择参数?
    A: 按照典型精度要求进行选择,例如波长精度为±1nm,发光强度/光通量精度为±15%,前向电压精度为±0.1V。

    总结和推荐


    XLUGR58M 是一款高性能的双色指示灯,具有可靠性高、低功耗和环保等优点。它适合多种工业和消费类电子产品应用。考虑到其多功能性和易用性,我们强烈推荐在需要状态指示的应用场景中使用该产品。

XLUGR58M参数

参数
Vf-正向电压 2.2V,2V
透镜形状 圆形,带圆顶
波长 568nm(绿色),617nm(红色)
测试电流 20mA Green,20mA Red
显示颜色 白色,红色,绿色
视角 60°
透镜类型 扩散
长*宽*高 8.6mm(高度)
安装方式 直接安装,通孔安装
零件状态 在售
包装方式 散装

XLUGR58M厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XLUGR58M数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XLUGR58M XLUGR58M数据手册

XLUGR58M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1944 ¥ 1.6796
1000+ $ 0.1372 ¥ 1.1851
5000+ $ 0.1285 ¥ 1.1104
库存: 3253
起订量: 655 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.67
