XZM2CRKDGKCBD107S-IC

产品分类: LED显示器件
厂牌: SUNLED
产品描述: 红,红色,绿,绿色,蓝,蓝色 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: NA-XZM2CRKDGKCBD107S-IC
供应商: 海外现货
标准整包数: 500
SUNLED LED显示器件 XZM2CRKDGKCBD107S-IC

XZM2CRKDGKCBD107S-IC概述


    产品简介

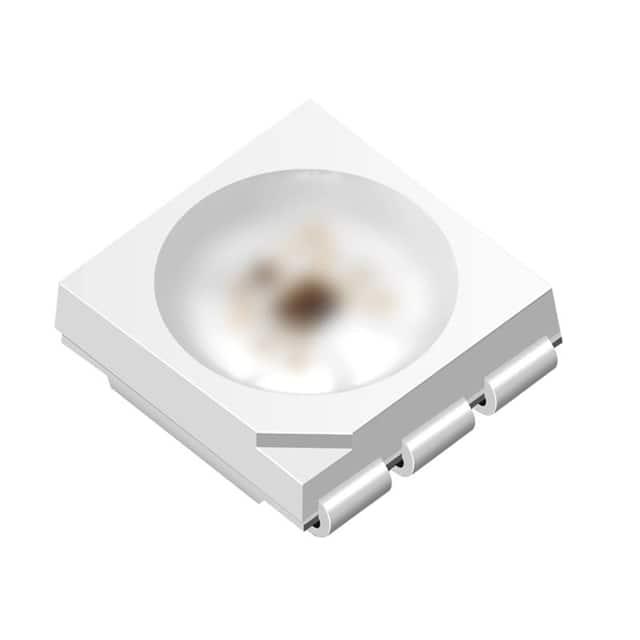

    XZM2CRKDGKCBD107S-IC 是一款5.0x5.0毫米的表面贴装LED灯,集成了控制电路和RGB芯片,适用于多种显示和照明应用。它采用了5050封装,提供了一种完整的像素点控制方式。这款LED灯采用无卤素材料制造,并符合RoHS标准,确保了其环保性和安全性。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压 | - | 5 | - | V |
    | 输入电压 | -0.5 | VDD+0.5 | - | V |
    | 工作温度 | -40 | - | +85 | °C |
    | 存储温度 | -40 | - | +115 | °C |
    | 脉冲电压(VESD) | - | - | 4000 | V |
    | 信号输入翻转阈值电压(VIH/VIL) | 3.4 | - | 1.6 | V |
    | PWM频率 | - | - | 1.2 | kHz |
    | 静态功耗(VDD=5V) | - | 1 | - | mA |
    | 操作频率 | - | 800 | - | kHz |
    | 传输延迟时间(TPLH/TPHL) | - | 500 | - | ns |

    产品特点和优势


    1. 集成控制电路:将控制电路和RGB芯片集成在同一个5050封装内,简化了设计和安装过程。
    2. 智能保护:具备逆接保护和内置的电复位和掉电复位电路,增强了产品的可靠性和耐用性。
    3. 高灰度调整:具有256级灰度调节能力,可以实现更细腻的色彩表现。
    4. 信号整形电路:内置信号整形电路,确保信号传输的稳定性。
    5. 级联端口:通过单线传输信号,方便进行多级联操作。

    应用案例和使用建议


    应用案例
    该LED灯常用于数字标牌、广告屏幕、智能家居和装饰照明等领域。例如,在数字标牌中,它可以用于展示动态图像和视频内容;在智能家居中,它可以作为智能灯光系统的一部分,实现颜色和亮度的动态变化。
    使用建议
    1. 处理注意事项:由于LED使用了硅胶封装,需特别注意处理过程中避免机械损伤,建议使用力钳或合适的工具夹持侧边,不要直接接触硅胶透镜。
    2. 焊接工艺:建议使用回流焊进行焊接,焊接温度曲线如上所述。
    3. 电路设计:考虑到RGB信号的特殊性,建议在设计电路时预留足够的缓冲空间以应对不同的信号处理需求。

    兼容性和支持


    XZM2CRKDGKCBD107S-IC与市场上主流的电子设备兼容良好,可用于各种控制系统中。制造商SunLED提供了详尽的技术支持和售后服务,用户可以通过官方技术支持网站获取更多技术文档和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 逆接保护失效 | 确保正确连接电源,检查引脚定义 |
    | 灯光闪烁不稳定 | 检查电源电压是否稳定,重新配置电路 |
    | 动态功耗过大 | 减少PWM频率,降低电流限制 |

    总结和推荐


    XZM2CRKDGKCBD107S-IC凭借其集成控制电路、智能保护和高灰度调整等功能,表现出色且可靠性高,适用于多种应用场景。结合其环保特性及制造商提供的完善支持,强烈推荐在各类电子设备中选用此款LED灯。

XZM2CRKDGKCBD107S-IC参数

参数
视角 -
显示宽度 -
显示尺寸 -
触碰模式 -
显示模式 -
分辨率(pixels) -
控制器类型 -
字符高度 -
背光颜色 -
显示颜色 红,红色,绿,绿色,蓝,蓝色
显示高度 -
显示类型 -
发光强度 -
接口方式 -
字符宽度 -
长*宽*高 5mm(长度)*5mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XZM2CRKDGKCBD107S-IC厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZM2CRKDGKCBD107S-IC数据手册

厂牌 PDF简要描述 下载
SUNLED LED显示器件 SUNLED XZM2CRKDGKCBD107S-IC XZM2CRKDGKCBD107S-IC数据手册

XZM2CRKDGKCBD107S-IC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4644 ¥ 4.0124
2000+ $ 0.4277 ¥ 3.6952
10000+ $ 0.4082 ¥ 3.5272
库存: 1000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 4012.4
