XZMOK53W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 610nm 60° 2.1V 20mA 圆形,带圆顶 透明 无色,橙色 0603 标准安装,贴片安装 1.6mm*800μm*950μm
供应商型号: 1497-XZMOK53W-8CT-ND
供应商: Digi-Key
标准整包数: 1

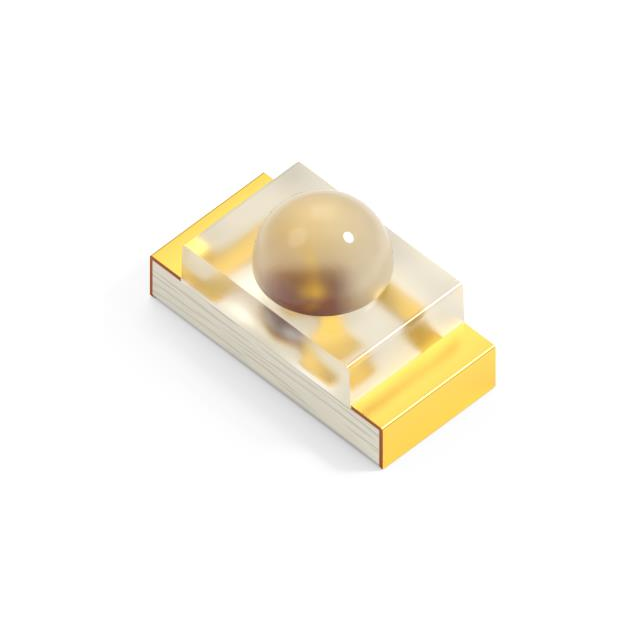

SUNLED 发光二极管 XZMOK53W-8

XZMOK53W-8概述


    产品简介


    XZMOK53W-8是一款1.6x0.8毫米的小型表面贴装(SMD)芯片LED灯,专为手持产品中的指示灯设计。这种橙色(AlGaInP)LED采用水清透镜材料,具有较长寿命和坚固的封装,适用于需要高可靠性的各种场合。标准包装为每卷2000个组件,且符合无卤素和RoHS标准。

    技术参数


    | 参数 | 规格 |

    | 反向电压VR | ≤5 V |
    | 正向电流IF | ≤30 mA |
    | 峰值正向电流iFS | 195 mA(1/10 功率循环,0.1ms脉宽) |
    | 功耗PD | ≤75 mW |
    | 工作温度TA | -40°C至+85°C |
    | 存储温度Tstg | -40°C至+85°C |
    | 正向电压VF(典型值) | 2.1 V(IF=20mA) |
    | 正向电压VF(最大值) | 2.5 V(IF=20mA) |
    | 反向电流IR(最大值) | 10 μA(VR=5V) |
    | 主发射波长λP(典型值) | 610 nm |
    | 主导发射波长λD(典型值)| 605 nm |
    | 谱线半高宽△λ(典型值) | 29 nm |
    | 容量C(典型值) | 15 pF |
    | 发光强度(典型值) | 695 mcd |
    | 视角2θ 1/2(最小值) | 60° |

    产品特点和优势


    - 指示灯适用性:这款LED特别适合于手持产品的指示灯。
    - 长寿命和坚固封装:该LED的设计确保了其在恶劣环境下也能稳定运行。
    - 高精度分拣:通过精确分拣,可以达到波长±1nm、发光强度±15%和正向电压±0.1V的误差范围。
    - 标准包装:每卷2000个组件,方便存储和使用。
    - 环保材料:无卤素且符合RoHS标准,环保友好。

    应用案例和使用建议


    这款LED被广泛应用于手持设备、工业控制面板以及各种需要清晰可见指示信号的应用中。建议在安装时遵循制造商提供的焊接曲线指导,以保证最佳焊接效果。根据图表所示,LED的工作温度范围较广,但要确保在极限条件下操作时,正向电流和发光强度不会超出正常范围。

    兼容性和支持


    该LED灯与大多数常见的电子制造设备兼容,能够顺利集成到各类电路板中。制造商提供详细的文档和技术支持,确保客户能顺利进行组装和测试。如需进一步技术支持或咨询,请访问制造商网站获取详细信息。

    常见问题与解决方案


    1. 问题:LED灯亮度不足
    - 解决方法:检查正向电流设置是否满足要求;确保焊接过程正确,无虚焊现象。

    2. 问题:LED灯颜色不一致
    - 解决方法:确认是否选择了正确的LED波长;检查是否有未按规范操作导致的误差。

    3. 问题:LED灯反向漏电
    - 解决方法:检查反向电压设置,确保不超过额定值;检查是否存在物理损坏或污染。

    总结和推荐


    综上所述,XZMOK53W-8凭借其出色的性能和可靠性,成为手持设备和其他小型电子设备的理想选择。尤其适用于那些对温度敏感且需要精确指示信号的应用场景。我们强烈推荐此款LED灯用于各种工业和消费电子产品中,特别是在追求高可靠性和长寿命的产品中。
    如果您有任何疑问或需要进一步的技术支持,请联系我们的专业团队,我们将竭诚为您服务。

XZMOK53W-8参数

参数
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 圆形,带圆顶
波长 610nm
测试电流 20mA
显示颜色 无色,橙色
视角 60°
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZMOK53W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZMOK53W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZMOK53W-8 XZMOK53W-8数据手册

XZMOK53W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
