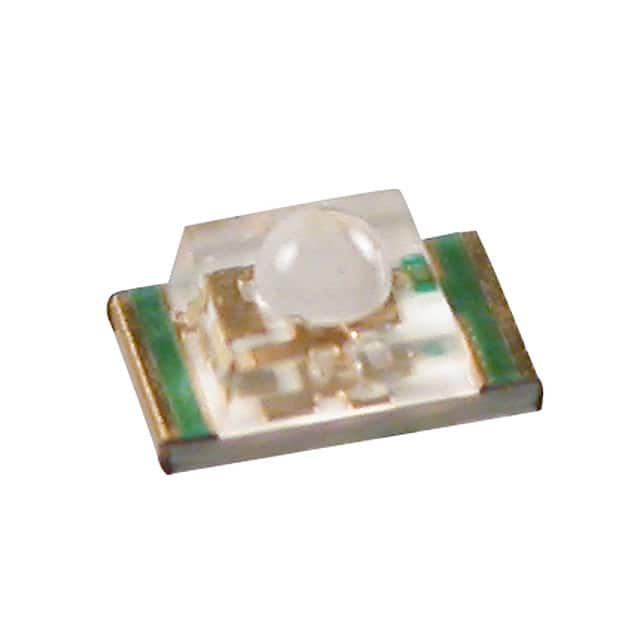

XZFBB54W-8

产品分类: 发光二极管
厂牌: SUNLED
产品描述: 470nm 30° 3.3V 20mA 圆形,带圆顶 透明 无色,蓝色 标准安装,贴片安装 2mm*1.25mm*1.2mm
供应商型号: NA-XZFBB54W-8
供应商: 海外现货
标准整包数: 1

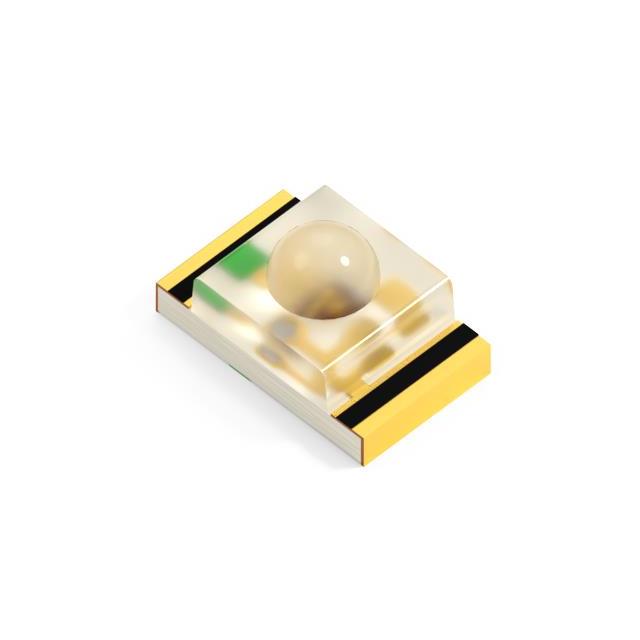

SUNLED 发光二极管 XZFBB54W-8

XZFBB54W-8概述


    产品简介


    XZFBB54W-8 是一款2.0 x 1.25毫米的小型表面贴装(SMD)芯片LED灯。这款LED灯适用于手持设备的指示灯,具有长寿命和坚固的封装结构。每个标准包装包含3,000个部件,符合MSL 3级别的湿度敏感度等级,并且完全符合RoHS指令。此外,该产品对静电放电非常敏感,需要采取必要的预防措施来处理。

    技术参数


    - 反向电压(VR): 5 V
    - 正向电流(IF): 30 mA
    - 峰值正向电流(iFS): 100 mA (1/10 duty cycle, 0.1 ms脉冲宽度)
    - 功率耗散(PD): 120 mW
    - 操作温度范围(TA): -40°C ~ +85°C
    - 存储温度范围(Tstg): -40°C ~ +85°C
    - 静电放电阈值(HBM): 250 V
    - 正向电压(典型值)(VF): 3.3 V (IF=20mA)
    - 正向电压(最大值)(VF): 4 V (IF=20mA)
    - 反向电流(最大值)(IR): 50 uA (VR=5V)
    - 峰值发射波长(λP): 465 nm (IF=20mA)
    - 主发射波长(λD): 470 nm (IF=20mA)
    - 光谱线半高宽(△λ): 22 nm (IF=20mA)
    - 电容(典型值)(C): 100 pF (VF=0V, f=1MHz)

    产品特点和优势


    1. 适用广泛:适合用于各种手持设备,如智能手机、平板电脑和其他便携式电子设备。
    2. 高可靠性:长寿命设计和坚固封装,确保在极端环境下仍能稳定运行。
    3. 环保合规:完全符合RoHS标准,无有害物质。
    4. 抗静电能力:具备较强的静电放电防护能力,降低损坏风险。
    5. 精确分类:根据不同标准进行严格的分类,如正向电压、发光强度和波长。

    应用案例和使用建议


    - 手持设备:在手机、平板电脑等手持设备上作为状态指示灯使用。
    - 家用电器:可用于冰箱、微波炉等家用电器的操作状态显示。
    - 工业仪器:用于测量设备、控制面板等的指示灯。
    使用建议:
    - 在装配过程中,推荐保持相对湿度在40%-60%之间以减少静电积累。
    - 建议采用回流焊接工艺,并参考焊锡曲线图进行操作。

    兼容性和支持


    - 兼容性:与大多数SMD生产线兼容,适用于现有的组装工艺。
    - 支持:制造商提供技术支持,如安装指南、常见问题解答等资源。

    常见问题与解决方案


    1. 问题:静电放电导致LED损坏。
    解决办法:在操作前确保手部接地,使用防静电手套和工具。

    2. 问题:焊接过程中出现虚焊。
    解决办法:确保焊接温度和时间符合要求,并使用适当的助焊剂。

    总结和推荐


    总体而言,XZFBB54W-8 是一款出色的SMD LED,适用于各种手持设备和家用电器的指示灯应用。其长寿命、高可靠性和环保特性使其在市场上具有很高的竞争力。强烈推荐给寻求高品质、高性能LED的制造商和工程师。
    请注意,为了保证最佳性能和安全性,建议严格按照技术手册中的说明进行安装和维护。

XZFBB54W-8参数

参数
显示颜色 无色,蓝色
视角 30°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 470nm
测试电流 20mA
长*宽*高 2mm*1.25mm*1.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

XZFBB54W-8厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZFBB54W-8数据手册

厂牌 PDF简要描述 下载
SUNLED 发光二极管 SUNLED XZFBB54W-8 XZFBB54W-8数据手册

XZFBB54W-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
