115S-ACA3

产品分类: 存储器连接器 - 配件
厂牌: ATTEND TECHNOLOG/台湾立威科技
产品描述:
供应商型号: ZT-115S-ACA3
供应商: 海外现货
标准整包数: 1
ATTEND TECHNOLOG/台湾立威科技 存储器连接器 - 配件 115S-ACA3

115S-ACA3概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是立威科技股份有限公司生产的一系列Nano SIM卡插座(型号115S-ACA0)及Nano SIM卡托盘(型号115S-ACA1, ACA2, ACA3)。这些电子元器件主要用于移动通信设备中的SIM卡管理,提供安全可靠的卡槽结构,适用于智能手机和平板电脑等便携式设备。

    技术参数


    1. 插座:115S-ACA0
    - 插座材质:LCP S475 +30%GF,UL94V-0,黑色
    - 触点材料:磷青铜,表面金镀层8微英寸,焊锡区金镀层3~5微英寸,镍底层镀层50~120微英寸
    - 外壳材质:SUS301-H,0.1毫米厚,尾区金镀层1~3微英寸,镍底层镀层50~100微英寸
    - 杠杆:SUS301-H,0.3毫米厚
    - 卡口:SUS301-1/2H,0.5毫米厚
    - 锁片:SUS301-H,0.25毫米厚
    - 符合RoHS环保标准
    2. 塑料托盘:115S-ACA1
    - 托盘材质:PA46TW241F3 PA+15%GF,白色
    - 盖子材质:SUS301-H,0.1毫米厚

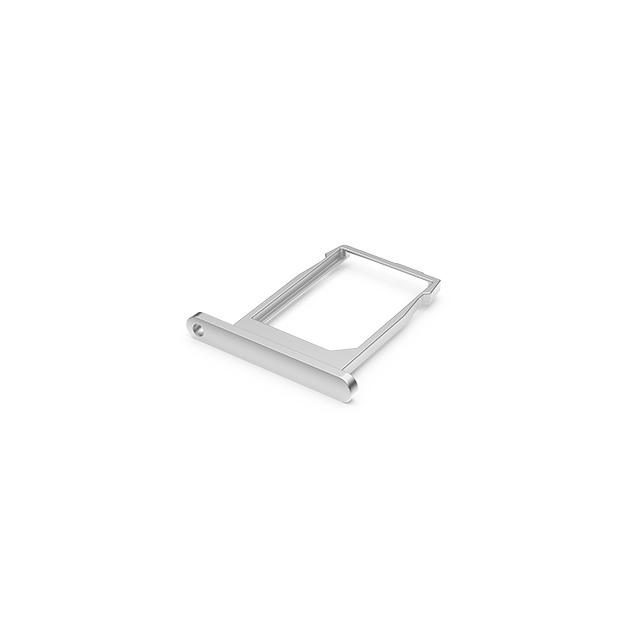

    3. 金属托盘:115S-ACA2 & ACA3
    - 托盘材质:SUS316,自然色
    电气性能
    - 接触电阻:≤50毫欧姆
    - 绝缘电阻:≥1000兆欧(初始),≥500兆欧(最终)
    - 耐压测试:无短路、击穿、电弧现象
    - 插入力:最大20牛顿
    - 拔出力:最小4牛顿(人工操作),最小3牛顿(机械操作)
    机械性能
    - 接触力:≥40克力
    - 循环测试:重复插拔200次,保持接触性能
    环境适应性
    - 温度范围:-40℃至85℃
    - 湿度测试:90%RH
    - 振动与冲击:耐振动和冲击测试符合EIA-364-46B标准

    产品特点和优势


    1. 高可靠性:通过严格的高低温、湿度、振动、冲击测试,确保产品在各种恶劣环境下仍能正常工作。
    2. 环保设计:符合RoHS标准,对环境友好。
    3. 多功能接口:支持多种厚度的SIM卡,并具有出色的抗误操作能力。

    应用案例和使用建议


    应用案例:
    - 用于智能手机和平板电脑的SIM卡管理
    - 适用于车载导航系统等车载电子产品
    使用建议:
    - 确保正确安装托盘和插座,避免不当的操作导致损坏
    - 在极端温度和湿度环境下使用时需特别注意,建议进行环境模拟测试

    兼容性和支持


    该产品可与各类移动设备中的SIM卡接口兼容。立威科技提供全面的技术支持,包括产品安装指导、故障排查及售后服务。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查插槽和SIM卡的清洁度,重新安装。
    2. 问题:无法顺利拔出SIM卡
    - 解决方案:检查插槽是否受阻,轻推解锁杠杆。
    3. 问题:耐久性不足
    - 解决方案:确认符合制造商的插拔次数要求,避免过度操作。

    总结和推荐


    综上所述,立威科技的115S系列Nano SIM卡插座和托盘凭借其优良的性能、稳定的可靠性及广泛的兼容性,在移动通信设备中展现出卓越的应用价值。建议在需要高性能SIM卡管理的设备中采用此系列产品。

115S-ACA3参数

参数
包装方式 卷带包装

115S-ACA3数据手册

厂牌 PDF简要描述 下载
ATTEND TECHNOLOG/台湾立威科技 存储器连接器 - 配件 ATTEND TECHNOLOG/台湾立威科技 115S-ACA3 115S-ACA3数据手册

115S-ACA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8452 ¥ 7.6494
库存: 125
起订量: 72 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 7.64
直接购买
加入购物车
