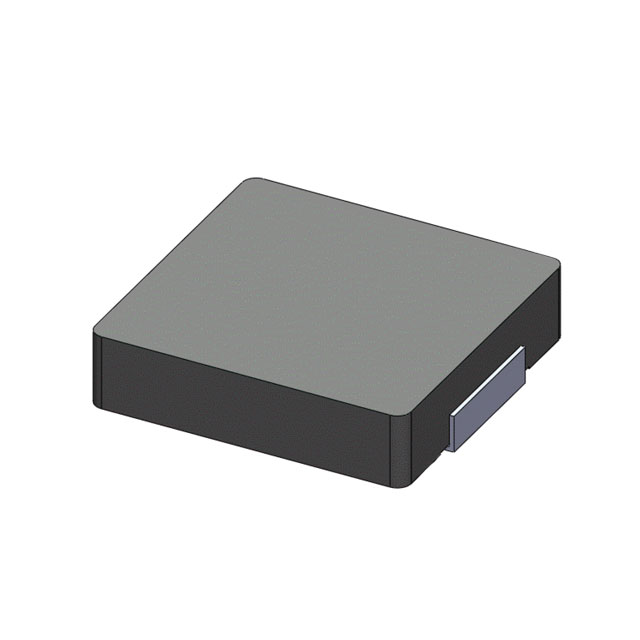

0420CDMCCDS-2R2MC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 6.3A 4.3A 2.2μH 58mΩ ±20% SMD 标准安装,贴片安装 4.4mm*4.2mm*2mm
供应商型号: 0420CDMCCDS-2R2MC
供应商: 国内现货
标准整包数: 3000
SUMIDA 贴片电感 0420CDMCCDS-2R2MC

0420CDMCCDS-2R2MC概述

    # SMD Power Inductor 0420CDMCC/DS 技术手册解析

    产品简介


    基本介绍
    SMD Power Inductor(表面贴装功率电感)型号为0420CDMCC/DS,是一种高性能、高可靠性的电子元器件,适用于各类现代电子设备的电源管理模块。其主要功能是提供电能存储和滤波能力,用于稳定电路中的电流。产品广泛应用于笔记本电脑、超极本、平板电脑、LCD显示器及服务器等领域,特别是在需要高效电能管理和大电流运行的场景下表现出色。
    应用领域
    - 笔记本电脑、超极本和平板电脑。
    - 服务器及HDD、SSD模块。
    - 高电流POL(Point-of-Load)转换器。
    - 低轮廓、高电流的电源供应器。
    - 移动终端如电池供电设备。
    - 分布式电源系统的DC/DC转换器。

    技术参数


    尺寸与重量
    - 最大尺寸:4.75 × 4.45 × 2.0 mm。
    - 产品重量:0.18 g(参考值)。
    工作温度范围
    - 操作温度范围:-55℃至+125℃(含线圈自温升)。
    - 存储温度范围:-55℃至+125℃。
    - 焊接回流温度:峰值260℃。
    其他特性
    - 聚合物模具结构,磁屏蔽设计。
    - 低听觉噪音。
    - 潮湿敏感度等级为1。
    - RoHS合规,无卤素可选。
    主要规格
    | 标识代码 | 电感值 (μH) | DCR (mΩ) | 饱和电流 (A) | 温升电流 (A) |

    | 0420CDMCCDS-100MC | 100 | 282 | 19 | 17.0 |
    | 0420CDMCCDS-R10MC | 0.10 | 4.0 | 22 | 19.0 |

    产品特点和优势


    独特功能
    - 金属复合模具结构:增强机械强度,提高耐用性。
    - 磁屏蔽设计:有效减少电磁干扰,确保信号完整性。
    - 低噪设计:适合对音频和视频质量要求较高的应用场合。
    市场竞争力
    相比传统电感,0420CDMCC/DS具备更高的电流承载能力和更低的功耗,在紧凑型设计中占据优势,尤其适合便携式电子产品的需求。

    应用案例和使用建议


    应用场景
    - 笔记本电脑中负责电源管理的DC/DC转换器。
    - 平板电脑内部供电系统,尤其是需要处理大电流的应用。
    - 服务器硬盘驱动器(HDD)供电模块。
    使用建议
    1. 在高温环境下使用时需注意散热问题,避免长期超过额定温度运行。
    2. 考虑到焊接工艺的要求,建议采用符合标准的回流焊设备进行安装。
    3. 针对不同电流需求选择合适的电感值,以优化整体电路效率。

    兼容性和支持


    兼容性
    该产品与其他主流品牌的同类产品具有良好的互换性,易于集成到现有设计中。同时,其无卤素版本提供了环保选项,满足日益严格的环保法规要求。
    厂商支持
    Sumida公司为其全球客户提供全面的技术支持和服务网络,涵盖香港、上海、深圳等多个地区。客户可以通过访问官方网站获取最新的销售联系方式和技术文档资源。

    常见问题与解决方案


    问题1:如何判断电感是否达到饱和状态?
    解答:通过测量电感值变化来确定。当电感值降至初始值的70%以下时,则表明已达到饱和点。
    问题2:焊接过程中出现虚焊现象怎么办?
    解答:检查焊盘尺寸是否符合要求,并确保焊膏量适当;必要时重新清洁焊盘后重试。

    总结和推荐


    综合评价
    SMD Power Inductor 0420CDMCC/DS以其卓越的性能指标、灵活的应用范围以及可靠的品质保证,在同类产品中脱颖而出。它特别适合于那些对小型化、高效能有较高要求的应用场景。
    推荐意见
    鉴于其优异的表现,强烈推荐此款电感用于高端消费类电子设备及工业控制领域。无论是从技术角度还是商业角度来看,这都是一款值得信赖的选择。

0420CDMCCDS-2R2MC参数

参数
直流电阻(DCR) 58mΩ
额定电流 4.3A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 6.3A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 4.4mm*4.2mm*2mm
通用封装 SMD
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0420CDMCCDS-2R2MC厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。
