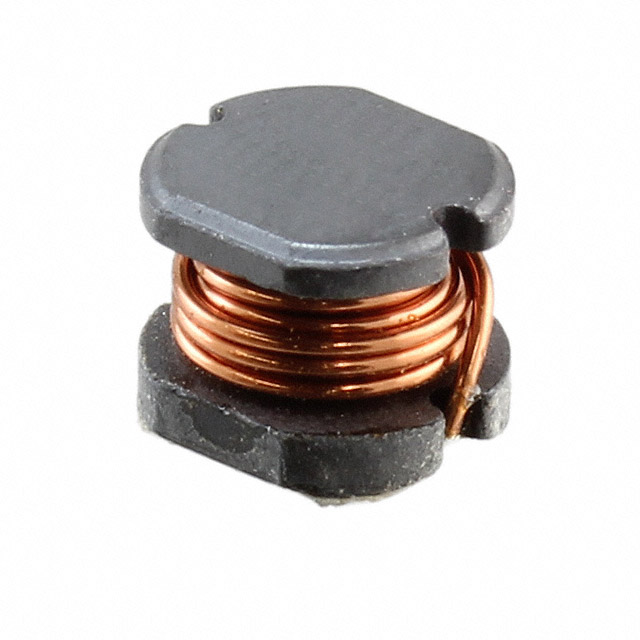

CD54NP-101KC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 1KHz 520mA 100μH 700mΩ ±10% 标准安装,贴片安装 5.8mm*5.2mm*4.85mm
供应商型号: REB-IND12843
供应商: 海外现货
标准整包数: 1500
SUMIDA 贴片电感 CD54NP-101KC

CD54NP-101KC概述

    电子元器件技术手册:SMD Power Inductor CD54

    产品简介


    SMD Power Inductor CD54是一款高性能表面贴装电感器,适用于DC-DC转换器等广泛应用场景。采用铁氧体圆柱形核心设计,具有高可靠性、高效率的特点。产品通过RoHS认证,符合环保要求,适合于手机、PDA、MP3播放器、数码相机/摄像机、便携式DVD等消费电子设备。其尺寸小巧(最大尺寸为6.1×5.5×4.85 mm),重量轻(0.4g),能够在-40℃至+100℃的工作温度范围内稳定运行。

    技术参数


    | 参数名称 | 规格范围 |

    | 感应值(μH) | 100 ~ 820 |
    | 感应值公差 | ±10% 至 ±20% |
    | 最大直流电阻(Ω) | 0.10 ~ 0.70 |
    | 额定电流(A) | 0.35 ~ 1.44 |
    | 尺寸 | 6.1×5.5×4.85 mm |
    | 环境温度范围 | 工作:-40℃ ~ +100℃ |
    储存:-40℃ ~ +100℃ |
    | 峰值焊接温度 | 260℃ |

    产品特点和优势


    1. 磁性屏蔽设计不足但高效能:虽然CD54未配备磁性屏蔽功能,但其优异的铁氧体材料保证了高效的电感性能。
    2. 紧凑型设计:小尺寸与轻量化设计使其成为便携式设备的理想选择。
    3. 宽广的工作温度范围:适应极端工作条件,确保长时间稳定运行。
    4. 行业合规性:符合RoHS标准,绿色环保。
    5. 高性价比:在不同感应值和电流等级间提供了多种选择,满足多样化需求。

    应用案例和使用建议


    CD54系列电感广泛应用于移动设备如手机、PDA及消费类电子产品。例如,在DC-DC转换器中,该电感可优化电源管理,提升整体系统效率。对于需要较高电流负载的应用场景,建议优先选用额定电流较高的型号(如CD54NP-560KC及以上)。此外,在高温环境中使用时,需特别关注温升对电感值的影响,可通过优化电路设计减少热应力。
    使用建议:
    - 在焊接过程中,严格遵守260℃峰值焊接温度的规定。
    - 保持周围环境干燥,避免湿气侵蚀。
    - 根据具体应用需求选择合适的电感值和电流等级。

    兼容性和支持


    CD54系列产品支持标准的载带包装方式,每卷包含1500个元件,便于大规模生产和自动化装配。Sumida公司提供全球化的技术支持和服务网络,客户可通过官网联系香港、上海、深圳等地销售办事处获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后元件外观异常 | 确保焊接条件符合260℃峰值温度规范。 |
    | 温升过高导致电感值下降 | 降低电流负载或优化散热设计。 |
    | 使用过程中发生短路 | 检查PCB设计是否存在焊点接触不良。 |

    总结和推荐


    综上所述,SMD Power Inductor CD54凭借其优异的技术指标、广泛的适用性和强大的品牌支持,是一款值得信赖的电子元件。无论是消费电子还是工业控制领域,它都展现出卓越的表现。因此,强烈推荐该产品用于需要高性能和高可靠性的应用场合。如果您正在寻找一款兼具性能与成本效益的小型电感解决方案,CD54无疑是最佳选择之一。
    了解更多详情,请访问Sumida官方网站或联系当地销售代表。

CD54NP-101KC参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 700mΩ
额定电流 520mA
Q值 -
测试频率 1KHz
电感值 100μH
长*宽*高 5.8mm*5.2mm*4.85mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
