首页  >  产品百科  >  104CDMCCDS-330MC

104CDMCCDS-330MC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 5.2A 4.1A 33μH 92mΩ ±20% 4040 标准安装,贴片安装 11.5mm*10mm*4mm
供应商型号: 308-2500-2-ND
供应商: Digi-Key
标准整包数: 500

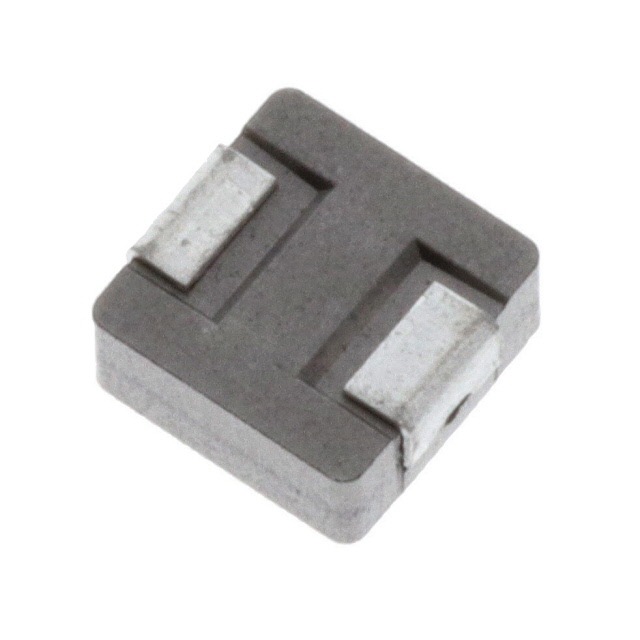

SUMIDA 贴片电感 104CDMCCDS-330MC

104CDMCCDS-330MC概述

    SMD Power Inductor 104CDMCC/DS 技术手册解析

    产品简介


    SMD Power Inductor 104CDMCC/DS 是一款表面贴装式电感器,采用金属复合模制结构设计。它以其磁屏蔽性、低噪音和大电流承载能力著称,广泛应用于笔记本电脑、超极本、平板电脑、服务器、电池供电设备以及分布式电源系统中的DC/DC转换器。这些产品主要针对高效率和高可靠性的电力电子系统设计。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数类别 | 具体指标 |

    | 尺寸(长x宽x高)| 11.5 × 10.3 × 4.0 mm(最大值) |
    | 重量 | 约 2.2 g |
    | 操作温度范围 | -55℃ 至 +125℃ |
    | 存储温度范围 | -55℃ 至 +125℃ |
    | 储存级别 | 潮气敏感等级:1级 |
    | 焊接条件 | 峰值焊接温度:260℃ |
    | 包装方式 | 载带包装,每卷500件 |
    电感值范围及特性
    | 零件型号 | 电感值(μH) | DCR(mΩ) | 饱和电流(A) | 温升电流(A) |

    | 104CDMCCDS-R15MC | 15 ± 20% | ≤0.65 | ≥60 | ≥43 |
    | 104CDMCCDS-R22MC | 22 ± 20% | ≤0.7 | ≥59 | ≥38 |
    | ... | ... | ... | ... | ... |
    饱和电流定义为电感值降至初始值30%时的直流电流,而温升电流是在25℃环境下使线圈温度升高40℃时的实际电流。

    产品特点和优势


    1. 磁屏蔽特性:能够有效抑制电磁干扰,特别适合需要严格EMI要求的应用场合。
    2. 低噪音运行:减少磁芯振动导致的可听噪声,适用于对静音需求较高的消费电子产品。
    3. 高电流承载能力:专为大型功率电路设计,支持多种高电流负载操作。
    4. 环保合规:符合RoHS标准,且提供无卤素版本选择。
    5. 耐用性强:能够在极端环境下稳定工作,具备良好的热耐久性。

    应用案例和使用建议


    典型应用场景:
    - 笔记本电脑、超极本和平板PC中的电源管理模块。
    - 服务器和存储系统的电压调节器。
    - 分布式电源架构中的降压转换器。
    使用建议:
    - 在设计阶段,确保电路布局合理以最大化电感器的效能。
    - 对于高频开关应用,需考虑其ESR(等效串联电阻)的影响。
    - 为了延长使用寿命,在高温环境下应适当降低工作电流。

    兼容性和支持


    该电感器与大多数主流PCB制造工艺兼容,并且能够很好地适配其他电子元件,如MOSFET、二极管等。制造商提供全面的技术支持,包括样品申请、原型设计指导以及量产前咨询服务。此外,还支持定制化设计以满足特定客户的需求。

    常见问题与解决方案


    1. 问题:焊接后出现空焊现象
    - 原因:焊锡温度未达到要求或时间不足。
    - 解决方法:调整焊接温度至260℃并延长保温时间至60~120秒。
    2. 问题:磁屏蔽效果不佳
    - 原因:安装位置存在较强磁场干扰。
    - 解决方法:将电感器置于远离强磁场源的地方。
    3. 问题:电感值偏差较大
    - 原因:批次之间存在差异。
    - 解决方法:按照标称值选用对应型号,并确保出厂检验合格。

    总结和推荐


    综合评价:
    - 优点:金属复合结构保证了优异的机械强度和散热性能;磁屏蔽设计显著提升了抗干扰能力;适用于各种复杂工况下的大电流需求。
    - 缺点:价格相较于普通电感略高。
    推荐意见:
    SMD Power Inductor 104CDMCC/DS 是一款高性能的表面贴装式电感器,非常适合用于高可靠性要求的电力电子系统中。对于追求卓越品质的企业而言,这款产品无疑是一个值得信赖的选择。然而,预算有限的情况下,也可以根据具体项目需求权衡成本与效益比后再决定是否采用。

104CDMCCDS-330MC参数

参数
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 5.2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 92mΩ
额定电流 4.1A
长*宽*高 11.5mm*10mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

104CDMCCDS-330MC厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。

104CDMCCDS-330MC数据手册

厂牌 PDF简要描述 下载
SUMIDA 贴片电感 SUMIDA 104CDMCCDS-330MC 104CDMCCDS-330MC数据手册

104CDMCCDS-330MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4763 ¥ 3.9864
1000+ $ 0.4492 ¥ 3.7589
1500+ $ 0.434 ¥ 3.6319
2500+ $ 0.4156 ¥ 3.4783
3500+ $ 0.404 ¥ 3.3807
5000+ $ 0.392 ¥ 3.2803
12500+ $ 0.3809 ¥ 3.1877
库存: 4500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1993.2
直接购买
加入购物车
