首页  >  产品百科  >  CDRH105RNP-820NC

CDRH105RNP-820NC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 1.5A 1.45A 82μH 227mΩ ±30% 标准安装,贴片安装 10.2mm*10mm*5.1mm
供应商型号: CDRH105RNP-820NC
供应商: Avnet
标准整包数: 500

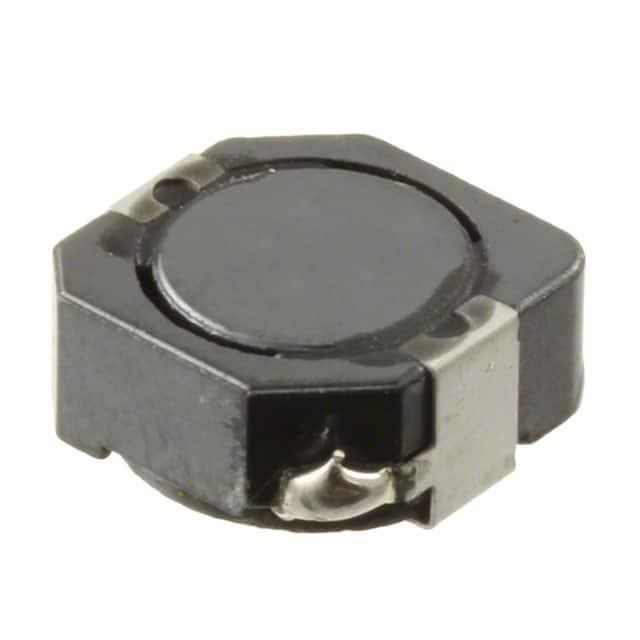

SUMIDA 贴片电感 CDRH105RNP-820NC

CDRH105RNP-820NC概述

    # Sumida CDRH105R SMD Power Inductor 技术手册

    产品简介


    Sumida CDRH105R 系列 SMD Power Inductor 是一款专为高频应用设计的表面贴装电感器,适用于电源管理、DC/DC 转换器和其他需要高效率功率转换的电子系统。其产品线覆盖从 0.8μH 到 1.0mH 的多种电感值,能够满足不同电路设计的需求。该系列电感器采用紧凑型设计,非常适合空间受限的应用场合。
    主要功能
    - 高效的能量存储与释放能力
    - 支持宽范围的电流和电压条件
    - 良好的温度稳定性和抗干扰性能
    应用领域
    - 开关电源(Switching Power Supplies)
    - DC/DC 转换器
    - 消费电子产品
    - 工业控制设备

    技术参数


    以下是 Sumida CDRH105R 的关键技术和性能指标:
    | 参数 | 规格 |

    | 电感值范围 | 0.8μH~1.0mH |
    | 额定电流 | 最大连续电流 1.8A |
    | 饱和电流 | 3.3A |
    | 直流电阻 (DCR) | 低至 0.015Ω |
    | 工作温度范围 | -40°C 至 +125°C |
    | 尺寸 | 10.2mm x 10.0mm x 4.8mm |
    | 引脚间距 | 3.0mm ±0.1mm |
    | 焊接条件 | 回流焊 260°C/10秒 |

    产品特点和优势


    特点
    1. 紧凑设计:体积小巧,适合密集布局。
    2. 高性能:低损耗、高效率,有效提升系统性能。
    3. 广泛适用性:适应多种电感值需求,灵活多变。
    优势
    - 出色的热管理和稳定性,确保长期可靠运行。
    - 先进的磁芯材料减少漏磁,提高效率。
    - 通过严格的工业标准测试,确保产品质量。

    应用案例和使用建议


    应用案例
    Sumida CDRH105R 在典型的 DC/DC 转换器设计中表现出色。例如,在一个典型的负载点(POL)电源应用中,它被用于滤波和储能环节,显著提高了系统的能效比和稳定性。
    使用建议
    - 电路设计优化:建议在布线时尽量缩短电感与负载之间的距离,以减少寄生效应。
    - 散热考虑:对于高功耗场景,应考虑增加散热片或风扇辅助降温。

    兼容性和支持


    兼容性
    Sumida CDRH105R 可与其他主流品牌的电感器互换,适用于大多数 PCB 设计规范。
    厂商支持
    Sumida 提供全面的技术支持和售后服务,包括样品请求、技术支持和定制化服务。如需更多详情,请访问 [Sumida 官方网站](www.sumida.com)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现虚焊现象 | 确保回流焊温度达到要求,且时间足够长。 |
    | 电感值超出预期范围 | 检查生产批次是否一致,必要时重新校准。 |

    总结和推荐


    Sumida CDRH105R SMD Power Inductor 是一款高性能、高可靠性的电感器产品,适合多种高频应用场合。其紧凑的设计、卓越的电气性能以及广泛的适用性使其成为电源管理领域的理想选择。如果您的项目对电感器有严格的要求,我们强烈推荐您考虑此款产品。
    如果您正在寻找高效能、稳定可靠的解决方案,Sumida CDRH105R 将是您不可或缺的选择!

CDRH105RNP-820NC参数

参数
饱和电流(LSAT) 1.5A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 227mΩ
额定电流 1.45A
Q值 -
测试频率 100KHz
电感值 82μH
长*宽*高 10.2mm*10mm*5.1mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CDRH105RNP-820NC厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。

CDRH105RNP-820NC数据手册

厂牌 PDF简要描述 下载
SUMIDA 贴片电感 SUMIDA CDRH105RNP-820NC CDRH105RNP-820NC数据手册

CDRH105RNP-820NC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5722 ¥ 4.961
库存: 500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 2480.5
