首页  >  产品百科  >  CDEP147NP-100MC-125

CDEP147NP-100MC-125

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 9.2A 10A 10μH 9.85mΩ ±20% 标准安装,贴片安装 14.5mm*14.5mm*8mm
供应商型号: 851-CDEP147NP100-125
供应商: Mouser
标准整包数: 1

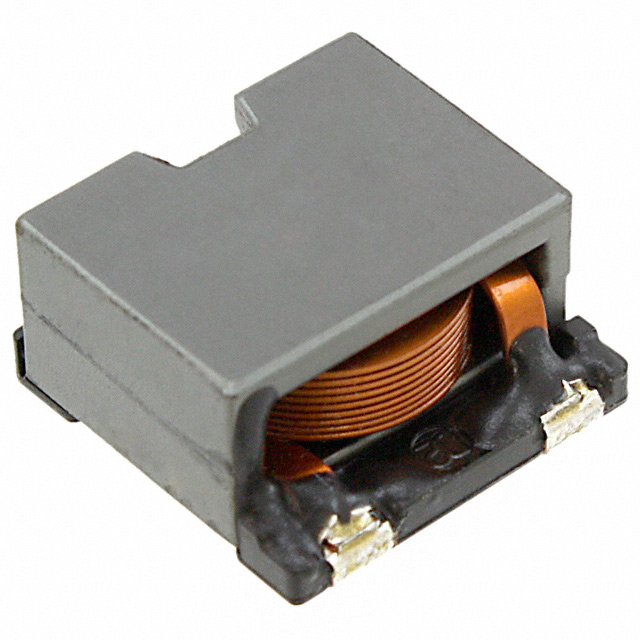

SUMIDA 贴片电感 CDEP147NP-100MC-125

CDEP147NP-100MC-125概述

    # Sumida CDEP147 系列 SMD 功率电感技术手册

    产品简介


    Sumida CDEP147 系列是一款高品质的表面贴装功率电感器,采用铁氧体芯结构,具备磁屏蔽功能。其产品尺寸为最大 14.9×14.9×8.0 毫米,重量约为 5.3 克(参考值)。该系列产品通过了 RoHS 认证,符合环保要求,广泛应用于个人计算机 CPU 电源等领域。

    技术参数


    以下是 CDEP147 系列的主要技术规格:
    - 工作温度范围:-40℃ 至 +125℃(包括线圈自身温升)。
    - 存储温度范围:-40℃ 至 +125℃。
    - 焊锡回流温度:峰值温度可达 260℃。
    - 尺寸:长 × 宽 × 高 = 14.9 × 14.9 × 8.0 毫米(最大值)。
    - 重量:约 5.3 克。
    - 陆图案设计及电路图:见手册附图。
    - 包装方式:载带包装,直径 13 英寸卷盘,每卷 300 个。

    产品特点和优势


    - 高性能:具有高饱和电流(最高达 70A)和低直流电阻(最低至 0.3mΩ),保证了高效能和低功耗。
    - 磁屏蔽:有效减少电磁干扰,提升系统稳定性。
    - 耐用性:能够在恶劣环境下长时间稳定运行,符合工业标准。
    - 兼容性强:适用于多种电子设备,尤其是个人计算机电源模块。

    应用案例和使用建议


    CDEP147 系列功率电感器常用于个人计算机的 CPU 电源模块中,提供稳定的能量传输和过滤噪声的能力。对于需要大电流处理的应用场景,如服务器、通信设备等,该系列电感同样适用。建议在设计时确保良好的散热条件,并根据实际需求选择合适的电感值以达到最佳性能。

    兼容性和支持


    CDEP147 系列产品与主流 PCB 制作工艺高度兼容,易于集成到现有电路板设计中。制造商提供了详尽的技术支持文档和技术咨询热线,客户可以通过官网联系全球各地的销售办事处获取帮助和支持。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题一:如何正确安装电感?
    解答:按照手册中的指引进行操作,注意检查引脚方向和焊接温度设置。
    - 问题二:为什么测量到的电感值偏低?
    解答:可能是由于焊接不完全或外部磁场干扰导致,请重新检查安装情况。
    - 问题三:能否替换其他品牌的同类产品?
    解答:可以尝试替代测试,但务必验证规格匹配度。

    总结和推荐


    综上所述,Sumida CDEP147 系列功率电感以其卓越的性能、可靠性和广泛应用前景成为理想的选择。无论是在个人计算机还是更复杂的工业环境中,这款产品都能提供出色的解决方案。因此,强烈推荐给那些寻求高效、稳定电感解决方案的工程师和设计师。

CDEP147NP-100MC-125参数

参数
直流电阻(DCR) 9.85mΩ
额定电流 10A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 9.2A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 14.5mm*14.5mm*8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

CDEP147NP-100MC-125厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。

CDEP147NP-100MC-125数据手册

厂牌 PDF简要描述 下载
SUMIDA 贴片电感 SUMIDA CDEP147NP-100MC-125 CDEP147NP-100MC-125数据手册

CDEP147NP-100MC-125封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.116 ¥ 17.8802
10+ $ 1.38 ¥ 11.661
100+ $ 1.0627 ¥ 8.98
300+ $ 0.9385 ¥ 7.9305
900+ $ 0.8586 ¥ 7.2552
库存: 645
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.88
直接购买
加入购物车
