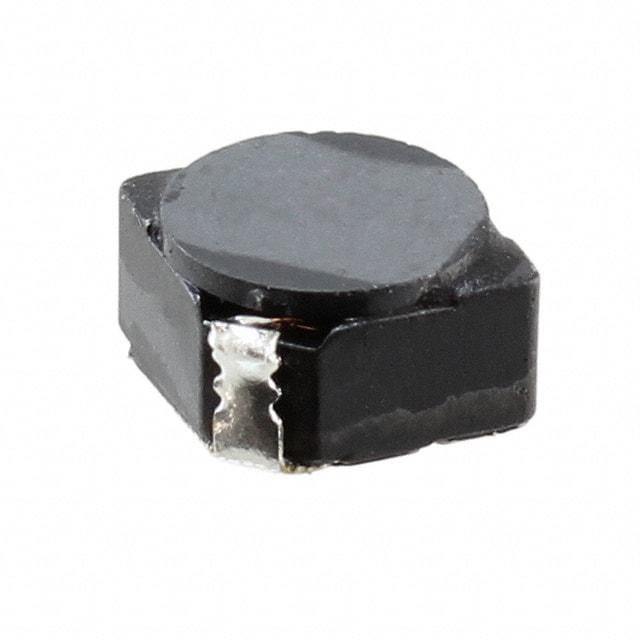

CDRH4D28NP-3R9NC

产品分类: 贴片电感
厂牌: SUMIDA
产品描述: 100KHz 1.44A 3.9μH 64.8mΩ ±30% 标准安装,贴片安装 4.7mm*4.7mm*3mm
供应商型号: 851-CDRH4D28NP-3R9NC
供应商: Mouser
标准整包数: 1
SUMIDA 贴片电感 CDRH4D28NP-3R9NC

CDRH4D28NP-3R9NC概述

    SMD Power Inductor CDRH4D28 技术手册解析

    产品简介


    CDRH4D28 是一款小型化的表面贴装(SMD)功率电感器,适用于各种便携式电子设备,如手机、平板电脑(PDA)、MP3播放器、硬盘驱动器(HDD)、数码相机(DSC/DVC)、笔记本电脑等。这款电感器以其磁屏蔽结构、高效能的铁氧体鼓芯和紧凑的设计著称,是DC-DC转换器的理想选择。此外,该产品符合RoHS标准且无卤素,确保环保需求的同时也满足市场对高可靠性的要求。

    技术参数


    | 参数 | 规格值 |

    | 尺寸(长×宽×高) | 5.0×5.0×3.0 mm Max |
    | 额定电感范围 | 1.2 μH 至 180 μH |
    | 额定电流(典型值) | 0.22 A 至 2.04 A |
    | 最大直流电阻(DCR) | 0.2 Ω 至 2.56 Ω |
    | 温度范围 | 操作温度:-40℃~+100℃(包括线圈温升)
    存储温度:-40℃~+100℃ |
    | 焊接条件 | 峰值温度:260℃,持续时间:40秒 |

    产品特点和优势


    CDRH4D28 的核心优势在于其独特的磁屏蔽设计,有效减少电磁干扰(EMI),确保在高频环境下保持稳定的性能。其紧凑的外形使其非常适合空间受限的便携式设备。此外,磁性材料的选择使其能够在广泛的频率范围内提供高效率的电感性能。

    应用案例和使用建议


    CDRH4D28 的典型应用场景包括:
    - 手机和平板电脑中的DC-DC转换器。
    - 笔记本电脑的电源管理系统。
    - 数码相机及外部存储设备的电源模块。
    使用建议:
    1. 在高频应用中,确保电感周围没有其他高频率干扰源。
    2. 在焊接时,严格遵守推荐的焊接条件,避免过高温度对电感造成损害。
    3. 对于需要更高电流的应用,可以选择更高额定电流的型号。

    兼容性和支持


    CDRH4D28 可与多种主流电子元件兼容,广泛应用于各类便携式电子产品中。Sumida公司提供了详尽的技术支持,包括样品供应、产品选型指导和售后维护服务,确保客户能够充分利用该产品的性能优势。

    常见问题与解决方案


    1. 问题:焊接后发现电感失效
    解决方案:检查焊接温度是否超出规范,确保焊点质量良好。
    2. 问题:电感性能不稳定
    解决方案:确认工作环境温度是否在规定的范围内,必要时调整电路布局以减少干扰。
    3. 问题:外观损坏
    解决方案:运输过程中需小心包装,避免物理损伤。

    总结和推荐


    CDRH4D28 功率电感器凭借其卓越的性能、紧凑的尺寸和高可靠性,在众多便携式电子设备中表现出色。无论是从技术指标还是应用适应性来看,该产品都具有显著的竞争优势。对于需要高性能电感的设计师和制造商来说,CDRH4D28 是一个非常值得推荐的产品选择。

CDRH4D28NP-3R9NC参数

参数
Q值 -
测试频率 100KHz
电感值 3.9μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 64.8mΩ
额定电流 1.44A
长*宽*高 4.7mm*4.7mm*3mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

CDRH4D28NP-3R9NC厂商介绍

Sumida是一家日本公司,专注于制造和销售磁性材料及相关产品。其主营产品包括:

1. 铁氧体磁芯:用于各种电子设备,如变压器、电感器和滤波器。
2. 铁粉芯:用于电源、电机和电磁铁等。
3. 软磁复合材料:用于高频应用,如无线通信设备。
4. 磁珠和磁环:用于抑制电磁干扰。

Sumida的优势在于:

1. 技术领先:拥有强大的研发能力,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品性能稳定。
3. 应用广泛:产品广泛应用于电子、通信、汽车等领域。
4. 服务周到:提供定制化解决方案,满足客户需求。

总之,Sumida凭借其技术、质量和服务优势,在磁性材料领域占据重要地位。

CDRH4D28NP-3R9NC数据手册

厂牌 PDF简要描述 下载
SUMIDA 贴片电感 SUMIDA CDRH4D28NP-3R9NC CDRH4D28NP-3R9NC数据手册

CDRH4D28NP-3R9NC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.035 ¥ 8.7458
10+ $ 1.0327 ¥ 8.7263
2000+ $ 0.4277 ¥ 3.6139
10000+ $ 0.3938 ¥ 3.3272
库存: 1754
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.74
直接购买
加入购物车
