GRPB052VWVN-RC

产品描述: Header,Push-Pull 1.27mm 2 10pin 1A 金 通孔安装 6.35mm(长度)*3.4mm(高度)
供应商型号: S9015E-05-ND
供应商: Digi-Key
标准整包数: 1

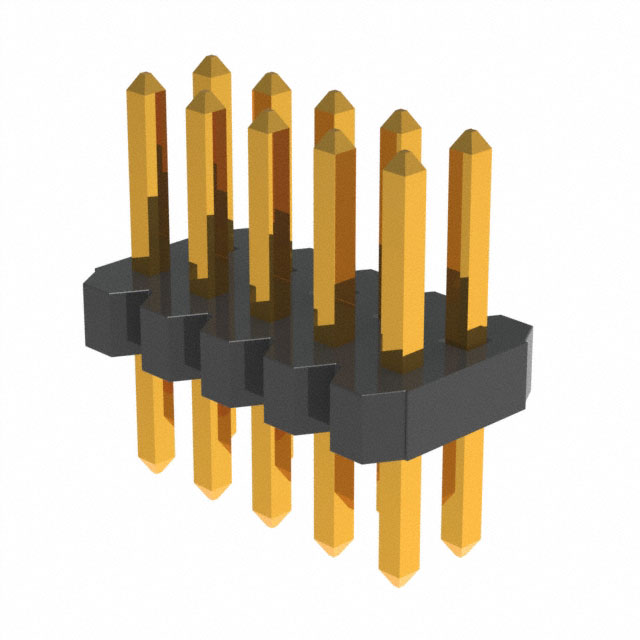

SULLINS CONNECTOR SOLUTIONS 矩形连接器 - 针座 - 公插针 GRPB052VWVN-RC

GRPB052VWVN-RC概述

    电子元器件产品技术手册

    产品简介


    Sullins Connector Solutions 提供的这款连接器系列专为各种高要求应用而设计,其主要产品类型包括直式(VWV)、直角(VWC)、表面贴装(VWTC, VWTD)等多种布局选项。该系列连接器主要用于通信、工业控制、消费电子及汽车等领域,凭借其高可靠性、灵活性和耐用性,在众多行业中得到广泛应用。
    该连接器的设计旨在满足多种电路需求,可适用于单排和双排结构,并支持多达50个位置。它具有强大的电流承载能力(1安培),并符合UL 94V-0阻燃标准,确保在恶劣环境中依然能够安全可靠地运行。

    技术参数


    | 参数 | 规格描述 |

    | 绝缘材料 | 尼龙 |
    | 接触材料 | 黄铜 |
    | 表面处理 | 金镀层 |
    | 额定电流 | 1安培 |
    | UL阻燃等级 | UL 94V-0 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 插拔寿命 | ≥500次 |
    物理尺寸:
    - 接触中心间距:0.050英寸(1.27毫米)
    - 单排/双排支持:最多支持50个位置
    - 支持多种安装方式:直插式、直角安装、表面贴装等
    连接器性能:
    - 线径兼容性:支持0.20至1.25毫米线径
    - 插针孔径:Φ0.028英寸(±0.002)

    产品特点和优势


    1. 灵活性强:支持单排和双排配置,以及不同安装方向和位置选项,适应多样化的应用需求。
    2. 高可靠性:采用金镀层工艺,显著提升耐腐蚀性和电接触性能。
    3. 安全性卓越:UL 94V-0阻燃等级认证,确保在高风险环境下的安全使用。
    4. 经济高效:支持堆叠选项,可减少占用空间,降低布板成本。
    5. 广泛兼容:支持多款连接器布局,便于集成到各类电路设计中。

    应用案例和使用建议


    应用案例:
    1. 工业自动化:用于设备间的信号传输,如机器人控制系统。
    2. 通信设备:实现高速数据交换的模块化连接。
    3. 车载电子:支持车载诊断系统和娱乐系统的可靠连接。
    使用建议:
    - 在选择线径时,应根据实际负载需求合理匹配接触中心间距。
    - 使用堆叠选项时,注意保持良好的机械稳定性以避免损坏。
    - 安装过程中需检查接触点是否正确对齐,确保接触良好。

    兼容性和支持


    此系列连接器兼容多种电路板布局,同时提供全面的技术支持,包括样品申请、技术咨询和定制化服务。Sullins Connector Solutions 拥有专业的技术支持团队,能够快速响应客户需求并提供优化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查接触面是否有污垢或损伤,必要时清洁或更换 |
    | 连接不稳固 | 确保安装过程中无过度弯曲或施加不当压力 |
    | 阻抗异常 | 核实线径和接触中心间距是否匹配 |

    总结和推荐


    综合来看,Sullins Connector Solutions 的这款连接器系列以其出色的性能、灵活的设计和广泛的适用性,在众多行业得到了高度认可。无论是工业自动化还是消费电子产品,它都能提供稳定可靠的连接解决方案。因此,强烈推荐此系列连接器用于需要高性能连接的应用场合。如果您正在寻找一款兼顾灵活性与可靠性的连接器,此产品无疑是一个明智的选择。

GRPB052VWVN-RC参数

参数
防护等级 -
间距-配接 1.27mm
排数 2
额定电流 1A
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
触头镀层 - 配接
针脚数 10pin
颜色 -
长*宽*高 6.35mm(长度)*3.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

GRPB052VWVN-RC厂商介绍

Sullins Connector Solutions是一家全球领先的电子连接器和互连解决方案供应商,专注于为各种行业提供高质量的产品和服务。公司主营产品包括但不限于:

1. 高速互连产品:适用于数据传输和高速通信领域,如服务器、数据中心和高速网络设备。
2. 电源和信号互连产品:为电源管理和信号传输提供解决方案,广泛应用于工业自动化、医疗设备和汽车电子。
3. 定制互连解决方案:根据客户需求,提供定制化的连接器和互连系统,满足特定应用需求。

Sullins Connector Solutions的优势在于:

- 技术创新:持续投入研发,以确保产品在技术性能上保持领先。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供卓越的客户服务,包括技术支持和快速响应客户需求。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便捷性。

Sullins Connector Solutions以其卓越的产品和解决方案,服务于全球客户,助力电子行业的发展。

GRPB052VWVN-RC数据手册

厂牌 PDF简要描述 下载
SULLINS CONNECTOR SOLUTIONS 矩形连接器 - 针座 - 公插针 SULLINS CONNECTOR SOLUTIONS GRPB052VWVN-RC GRPB052VWVN-RC数据手册

GRPB052VWVN-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.782 ¥ 6.6079
10+ $ 0.6221 ¥ 5.2566
100+ $ 0.5088 ¥ 4.2578
500+ $ 0.4541 ¥ 3.8001
1000+ $ 0.4324 ¥ 3.6186
5000+ $ 0.386 ¥ 3.2301
10000+ $ 0.3745 ¥ 3.1341
库存: 39272
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.6
