QPC02SXGN-RC

产品分类: 分路器和跳线
产品描述: Conn Jumper SKT 2 POS 2.54mm ST
供应商型号: S-QPC02SXGN-RC
供应商: Future
标准整包数: 2000

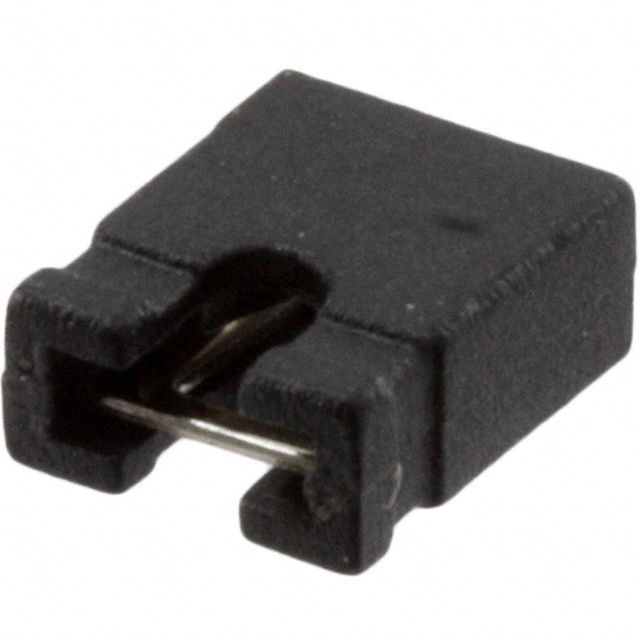

SULLINS CONNECTOR SOLUTIONS 分路器和跳线 QPC02SXGN-RC

QPC02SXGN-RC概述


    产品简介


    本产品是一款Mini Shunt连接器,型号为QPC02SXGN-RC。该连接器主要用于电子设备中的电源分配和信号传输,广泛应用于工业控制、汽车电子、通信设备等领域。该连接器通过紧凑的设计实现了高效稳定的电气连接,能够支持高达3安培的电流传输。

    技术参数


    - 尺寸: 0.100英寸(2.54毫米)中心间距
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 接触材料: 黄铜
    - 镀层: 全表面金闪镀
    - UL阻燃等级: 94V-0
    - 耐压强度: 650伏交流电
    - 电流承载能力: 每个触点3安培
    - 接触电阻: 最大30毫欧姆
    - 绝缘电阻: 1000兆欧姆
    - 工作温度范围: -40°C至+85°C
    - 双叉型触点设计: 支持0.025英寸(0.64毫米)方棒针,0.100英寸(2.54毫米)间距低轮廓迷你型

    产品特点和优势


    - 高效的电气连接: 采用双叉型触点设计,确保高可靠性和稳定的电流传输。
    - 优秀的耐热性能: 工作温度范围广,适用于各种极端环境。
    - 阻燃材料: 使用UL 94V-0等级的PBT材料,确保高安全标准。
    - 坚固耐用: 高达650伏交流电的耐压强度,保证长期稳定运行。
    - 环保合规: 符合RoHS标准,无铅环保设计。

    应用案例和使用建议


    应用案例
    QPC02SXGN-RC连接器可以用于工业控制系统的电源分配系统,如PLC控制器与电机之间的连接。此外,在汽车电子领域,它可用于电池管理系统,确保高效稳定的电流传输。
    使用建议
    - 正确安装: 确保连接器与配套插头匹配,避免安装错误导致接触不良。
    - 定期检查: 在设备长时间运行后,建议定期检查连接器的状态,以确保其始终保持良好的接触效果。
    - 防潮措施: 在潮湿环境下使用时,采取适当的防潮措施,确保连接器的长期可靠性。

    兼容性和支持


    QPC02SXGN-RC连接器支持与其他兼容的插头进行连接。Sullins Electronics公司提供全面的技术支持和售后服务,包括产品咨询、技术支持和售后维修服务。此外,该产品符合RoHS标准,确保绿色环保使用。

    常见问题与解决方案


    1. 问题: 连接器出现接触不良现象。
    - 解决方案: 检查连接器与插头是否正确安装,并确认触点是否清洁。如果存在污垢或氧化,可使用专用清洁剂进行清理。

    2. 问题: 连接器在高温环境下出现异常。
    - 解决方案: 检查工作温度是否超出其工作范围,并考虑使用适当的散热措施。

    总结和推荐


    QPC02SXGN-RC Mini Shunt连接器凭借其高效稳定的电气性能和优秀的环境适应能力,在工业控制、汽车电子等领域表现出色。其坚固耐用的设计和广泛的适用性使其成为多种应用场景的理想选择。强烈推荐使用这款连接器,尤其是在需要高可靠性电气连接的场合。

QPC02SXGN-RC参数

参数
长*宽*高 4.98mm(长度)*5.97mm(高度)
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

QPC02SXGN-RC厂商介绍

Sullins Connector Solutions是一家全球领先的电子连接器和互连解决方案供应商,专注于为各种行业提供高质量的产品和服务。公司主营产品包括但不限于:

1. 高速互连产品:适用于数据传输和高速通信领域,如服务器、数据中心和高速网络设备。
2. 电源和信号互连产品:为电源管理和信号传输提供解决方案,广泛应用于工业自动化、医疗设备和汽车电子。
3. 定制互连解决方案:根据客户需求,提供定制化的连接器和互连系统,满足特定应用需求。

Sullins Connector Solutions的优势在于:

- 技术创新:持续投入研发,以确保产品在技术性能上保持领先。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供卓越的客户服务,包括技术支持和快速响应客户需求。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便捷性。

Sullins Connector Solutions以其卓越的产品和解决方案,服务于全球客户,助力电子行业的发展。

QPC02SXGN-RC数据手册

厂牌 PDF简要描述 下载
SULLINS CONNECTOR SOLUTIONS 分路器和跳线 SULLINS CONNECTOR SOLUTIONS QPC02SXGN-RC QPC02SXGN-RC数据手册

QPC02SXGN-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0212 ¥ 0.1859
6000+ $ 0.0208 ¥ 0.1804
20000+ $ 0.0202 ¥ 0.1739
40000+ $ 0.0194 ¥ 0.1681
80000+ $ 0.0188 ¥ 0.1589
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 371.8
直接购买
加入购物车
