X-STM32MP-GNSS1

厂牌: STMICROELECTRONICS
产品描述:
供应商型号: 4383591
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 X-STM32MP-GNSS1

X-STM32MP-GNSS1概述

    X-STM32MP-GNSS1: 电子元器件产品技术手册

    1. 产品简介

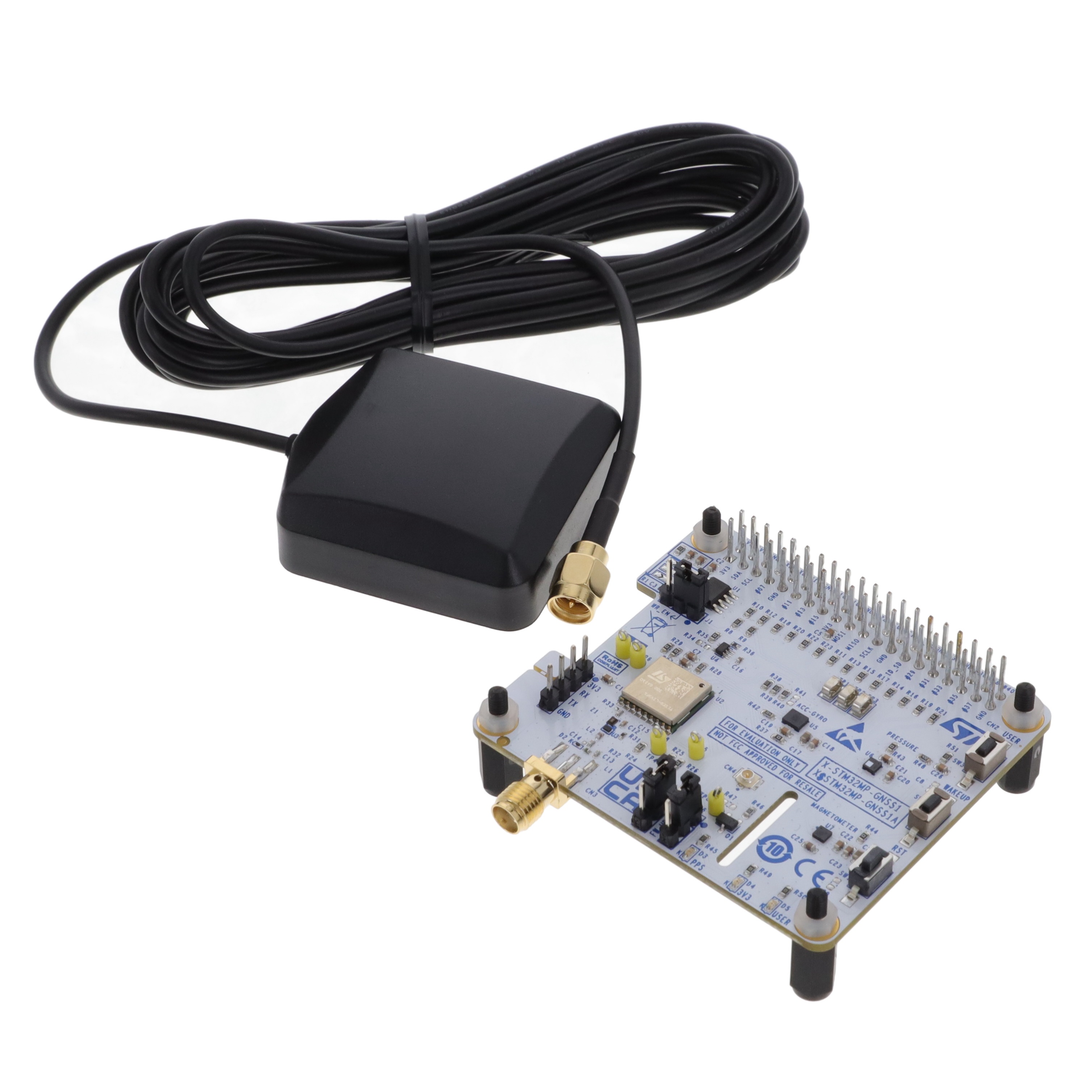

    X-STM32MP-GNSS1 是一款基于STM32MP微处理器的扩展板,主要用于低功耗多星座GNSS定位。它集成了Teseo-LIV3FL模块、iNEMO惯性模块、QVAR嵌入式压力传感器和磁力计等组件,用于提高数据精度。这款扩展板广泛应用于导航系统、移动服务及各种依赖高精度定位的应用场合。

    2. 技术参数


    - GNSS接收器:Teseo-LIV3FL模块,支持GPS、Galileo、Glonass、BeiDou、QZSS等多种星座系统。
    - 惯性测量单元:iNEMO ISM330DHCX,加速度范围±2/±4/±8/±16g,角速率范围±125/±250/±500/±1000/±2000/±4000 dps。
    - 气压传感器:QVAR ILPS22QS,支持双量程至4060hPa。
    - 磁力计:IIS2MDC,动态范围±50高斯。
    - 电源和接口:3.3V电源,通过40针GPIO连接器支持I2C、UART、GPIO连接。
    - 兼容性:兼容STM32MP157F-DK2和Raspberry Pi的GPIO引脚布局。

    3. 产品特点和优势


    - 多星座支持:同时支持多种GNSS星座系统,确保全球覆盖。
    - 高精度数据:内置iNEMO惯性模块和磁力计,提供精准的加速度、角速率和磁场数据。
    - 低功耗设计:采用低功耗GNSS模块,适合长时间运行的应用场景。
    - 全面传感器配置:集成了多种传感器,满足不同应用场景的需求。
    - 易用性:支持STM32MP157F-DK2和Raspberry Pi,易于集成到现有项目中。

    4. 应用案例和使用建议


    - 导航系统:可用于车载导航、无人机控制等高精度定位需求的场景。
    - 移动服务:适用于共享单车、物流追踪等需要实时位置更新的服务。
    - 建议使用场景:将X-STM32MP-GNSS1与STM32MP157F-DK2或Raspberry Pi结合使用,可以实现快速原型开发和测试。根据具体应用需求选择合适的传感器配置和供电方案。

    5. 兼容性和支持


    - 兼容性:X-STM32MP-GNSS1与STM32MP157F-DK2和Raspberry Pi的GPIO引脚兼容。
    - 技术支持:制造商提供文档和在线支持,可联系当地的STMicroelectronics销售办公室获取更多信息。

    6. 常见问题与解决方案


    - 问题1:信号强度不足。
    - 解决方案:添加外部低噪声放大器(LNA)和SAW滤波器以增强弱信号。
    - 问题2:无法正常初始化传感器。
    - 解决方案:检查连接线缆和电源设置,确保正确的引脚配置。
    - 问题3:数据传输不稳定。
    - 解决方案:调整I2C或UART通信参数,确保良好的信号质量。

    7. 总结和推荐


    X-STM32MP-GNSS1 是一款功能强大且易于使用的GNSS扩展板,特别适合需要高精度定位的应用场景。其多星座支持、高精度传感器配置和低功耗设计使其在市场上具有很强的竞争力。强烈推荐给希望在导航、移动服务等领域实现高精度定位的开发者和工程师。

X-STM32MP-GNSS1参数

参数
包装方式 散装

X-STM32MP-GNSS1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-STM32MP-GNSS1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS X-STM32MP-GNSS1 X-STM32MP-GNSS1数据手册

X-STM32MP-GNSS1封装设计

查看详情并下载
Symbol
Footprint
3D Model
