X-STM32MP-NFC08

厂牌: STMICROELECTRONICS
产品描述:
供应商型号: 328782
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 X-STM32MP-NFC08

X-STM32MP-NFC08概述


    产品简介

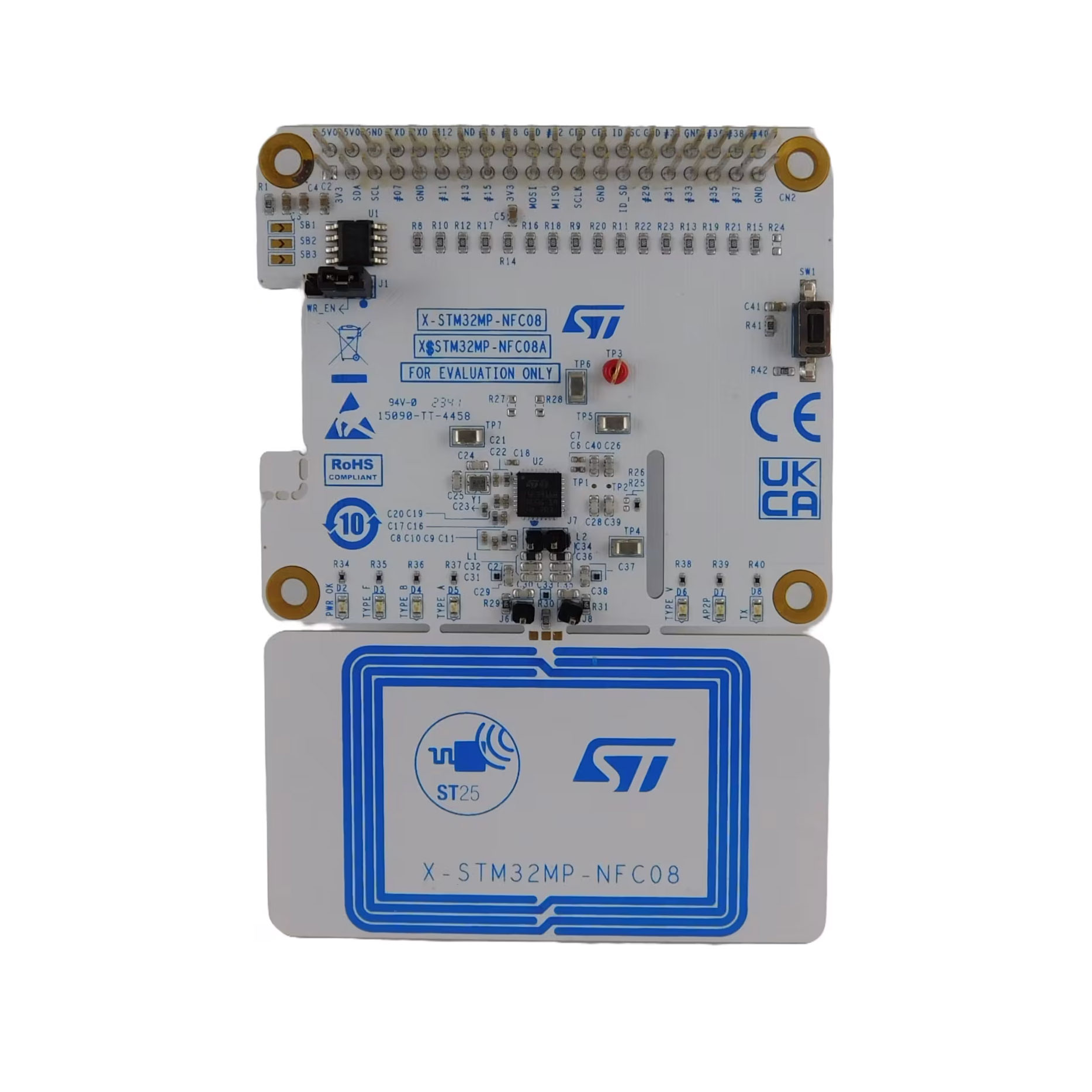

    X-STM32MP-NFC08 是一款基于 NFC 技术的卡读写器评估板,主要用于评估和开发支持 NFC 协议的设备。该评估板的核心是 ST25R3916B NFC 卡读取器集成电路,支持多种 NFC 模式,包括 NFC 发起者、目标、读取器和卡仿真模式。其主要应用领域包括支付系统、消费类电子以及工业自动化设备。

    技术参数


    - 主芯片: ST25R3916B NFC 卡读取器 IC
    - 天线尺寸: 47 mm × 34 mm,四圈天线
    - 频率: 13.56 MHz
    - 接口: GPIO、SPI、I²C 和 GPIO 连接
    - 工作电压: 3.3V
    - LED 指示灯: 6 个通用 LED 和 1 个按键用于用户界面
    - EEPROM: 内置 EEPROM,支持自动 GPIO 和驱动器设置
    - 兼容性: 兼容 STM32MP157F-DK2、STM32MP135F-DK 和 Raspberry Pi 的 GPIO 接口
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    - 高性能 NFC 协议支持: 支持 ISO 18092、ISO 14443A/B、NFC-F (FeliCa™) 和 NFC-V 等多种协议。
    - 灵活的接口设计: 可通过 SPI、I²C 和 GPIO 实现与不同主机处理器的无缝连接。
    - 集成化设计: 内置调谐电路和滤波模块,减少外部组件需求,提高设计灵活性。
    - 多功能控制: 配备 6 个通用 LED 和一个按键,便于调试和用户交互。
    - 高可靠性: 工作温度范围广,适应恶劣环境,适合工业和商业用途。

    应用案例和使用建议


    应用案例:
    - 支付终端: 用于非接触式支付系统,支持多标准卡读取。
    - 消费电子产品: 集成到智能手表、智能手机或其他便携设备中。
    - 工业设备: 用于工厂自动化中的身份识别和访问控制。
    使用建议:
    - 在设计支付终端时,确保天线尺寸和布局符合 ISO 标准以保证最佳性能。
    - 对于消费电子设备,可以利用内置 EEPROM 自动配置 GPIO,简化开发流程。
    - 在工业环境中,建议使用宽温版本芯片以适应极端温度条件。

    兼容性和支持


    兼容性:
    - 兼容 STM32 微处理器平台(STM32MP157F-DK2 和 STM32MP135F-DK)。
    - 支持 Raspberry Pi 的 GPIO 接口,方便 Raspberry Pi 用户快速开发。
    支持:
    - 官方技术支持:可联系 STMicroelectronics 销售办公室获取帮助。
    - 资料下载:更多信息请访问 [ST 官方网站](www.st.com)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | NFC 天线信号弱 | 调整天线位置,确保周围无金属干扰。 |
    | 设备无法正常启动 | 检查电源连接,确保电压稳定在 3.3V。 |
    | 数据传输不稳定 | 更新固件版本至最新版本以优化通信性能。 |

    总结和推荐


    X-STM32MP-NFC08 是一款功能强大且高度集成的 NFC 卡读取器评估板,适用于支付、消费和工业领域的开发。其丰富的接口选项、卓越的性能以及广泛的应用支持使其成为开发 NFC 设备的理想选择。如果您需要一款兼容性强、易用性高的 NFC 读取器开发工具,强烈推荐这款产品。
    总之,X-STM32MP-NFC08 不仅是一款技术先进的 NFC 读取器,还是您项目开发的强大助力。无论是初学者还是专业开发者,它都能提供高效的开发体验。

X-STM32MP-NFC08参数

参数
包装方式 散装

X-STM32MP-NFC08厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-STM32MP-NFC08数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS X-STM32MP-NFC08 X-STM32MP-NFC08数据手册
