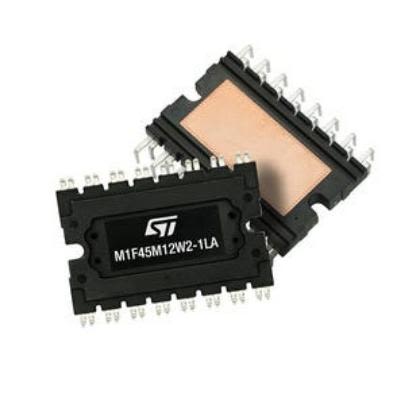

M1F45M12W2-1LA

产品分类: 碳化硅场效应管
厂牌: STMICROELECTRONICS
产品描述: 100nC@ 18V 2.086nF@800V 64mΩ@ 20A,18V 30A 1.2KV 5V@1mA 22V 通孔安装
供应商型号: 330539
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 碳化硅场效应管 M1F45M12W2-1LA

M1F45M12W2-1LA概述

    # 产品概述:ACEPACK DMT-32 功率模块

    产品简介


    ACEPACK DMT-32 是一款高性能的四包拓扑结构功率模块,专为混合动力及电动汽车中的车载充电器(On Board Charger, OBC)设计。该模块采用第二代 STMicroelectronics 硅碳化物(SiC)Power MOSFET 技术,提供了出色的能量损耗和高开关频率操作之间的平衡。模块集成了一款负温度系数(NTC)热敏电阻传感器,可有效监控温度变化,确保稳定运行。ACEPACK DMT-32 的额定电压为 1200V,典型导通电阻(RDS(on))仅为 47.5 mΩ,最高工作结温可达 175°C。采用 DBC(直接铜结合)Cu-AlN-Cu 基板进一步提升了其热性能表现,支持高达 3kV 的隔离电压,广泛应用于电动汽车、储能系统和工业控制领域。

    技术参数


    以下是 ACEPACK DMT-32 功率模块的关键技术参数:
    | 参数名称 | 描述 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 额定电压 | Drift 极电压耐受能力 | V | 1200
    | 导通电阻 | 典型值 | mΩ 47.5 | 64 |
    | 工作结温范围 | 芯片工作温度范围 | °C | -40 | 175
    | 绝对最大结温 | 最高允许工作温度 | °C 175 |
    | 开关能量 (Eon, Eoff) | 开关损耗 | μJ | 547 | 91 | 733 |
    | 阈值电压 | 栅极开启电压 | V | 1.9 | 3.1 | 5 |
    | 最大工作电流 | 持续漏极电流 | A 30 | 95 |
    | 输入电容 (Ciss) | 输入电容 | pF 2086
    | 输出电容 (Coss) | 输出电容 | pF 90
    | 热阻 (RthJC) | 结点到外壳热阻 | °C/W 0.38

    产品特点和优势


    ACEPACK DMT-32 功率模块具有以下显著优势:
    1. 高效率:采用 SiC 技术,大幅减少能量损耗,适合高频开关应用。
    2. 高可靠性:最高工作结温可达 175°C,保证模块在极端环境下的稳定性。
    3. 紧凑设计:优化后的封装结构结合 AlN 绝缘基板,提供卓越的热管理性能。
    4. 集成 NTC 传感器:实时监测内部温度变化,提升系统安全性。
    5. 强隔离性能:3kV 隔离电压确保了模块在高压环境下的安全运行。

    应用案例和使用建议


    ACEPACK DMT-32 主要用于车载充电器(OBC)、储能系统和工业驱动等领域。以下是一些典型应用场景和使用建议:
    - 车载充电器:模块的高效率和高开关频率特性使其非常适合电动汽车的 OBC 系统,同时集成的 NTC 传感器能够实时监控温度,避免过热损坏。
    - 工业储能系统:ACEPACK DMT-32 的高耐压等级和优异的热性能可满足储能系统的严苛要求。

    使用建议:
    - 在高温环境下使用时,需注意加强散热措施,以维持良好的导通电阻和开关性能。
    - 针对高功率应用,可以搭配额外的散热装置,如液冷系统或风冷模块,进一步降低模块温度。

    兼容性和支持


    ACEPACK DMT-32 功率模块采用标准化接口设计,兼容多种主流控制器和逆变器平台。此外,STMicroelectronics 提供详尽的技术文档和支持服务,用户可通过官网查询最新资料或联系当地销售代表获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关能量异常升高 | 检查门极电阻配置,适当调整 RG(on) 和 RG(off) |
    | 温度传感器读数不准确 | 确保传感器连接正确,并定期校准 |
    | 模块输出电流不足 | 检查电源电压是否达到额定值 |

    总结和推荐


    ACEPACK DMT-32 功率模块凭借其高效能、高可靠性以及卓越的热性能,成为混合动力及纯电动汽车车载充电器的理想选择。其创新的 SiC 技术和集成 NTC 传感器的设计使其在市场上具备强大竞争力。建议在需要高效率、高可靠性的高压功率转换场合优先考虑此模块。如果您正在寻找一款集多功能与高性能于一体的模块,那么 ACEPACK DMT-32 将是一个值得信赖的选择。
    推荐指数:★★★★★

M1F45M12W2-1LA参数

参数
FET类型 -
Vgs(th)-栅源极阈值电压 5V@1mA
栅极电荷 100nC@ 18V
Idss-饱和漏极电流 -
Id-连续漏极电流 30A
击穿电压 -
最大功率耗散 -
配置 -
最大功率 -
Ciss-不同 Vds 时的输入最大电容 2.086nF@800V
Vds-漏源极击穿电压 1.2KV
Rds(On)-漏源导通电阻 64mΩ@ 20A,18V
通道数量 -
Vgs-栅源极电压 22V
安装方式 通孔安装
应用等级 工业级
包装方式 管装

M1F45M12W2-1LA厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

M1F45M12W2-1LA数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 碳化硅场效应管 STMICROELECTRONICS M1F45M12W2-1LA M1F45M12W2-1LA数据手册
