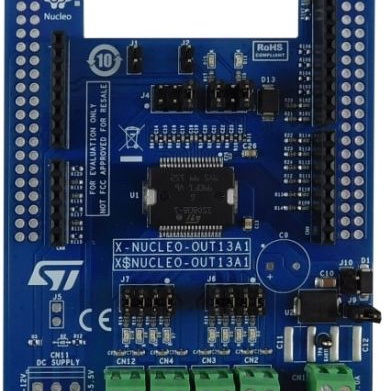

X-NUCLEO-OUT13A1

产品分类: 其他工具
厂牌: STMICROELECTRONICS
产品描述: ISO808-1 Current Limit Switch Expansion Board
供应商型号: 4225736
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 其他工具 X-NUCLEO-OUT13A1

X-NUCLEO-OUT13A1概述

    X-NUCLEO-OUT13A1:工业数字输出扩展板技术手册

    1. 产品简介


    X-NUCLEO-OUT13A1 是一款基于ISO808-1八路高侧开关的工业级数字输出扩展板,专为STM32 Nucleo开发板设计。这款扩展板具备强大的驱动能力和诊断功能,适用于1安培级别的工业负载控制。X-NUCLEO-OUT13A1通过GPIO引脚和Arduino R3连接器直接与微控制器接口,提供了一个高效的开发平台,便于进行高侧智能电源固态继电器的评估和测试。

    2. 技术参数


    | 参数 | 值 |

    | 操作电压范围 | 9.2至36伏 |
    | 最大通道电流 | 1安培 |
    | 导通电阻(最大值) | 260毫欧 |
    | 隔离电压 | 2 kVRMS |
    | 控制模式 | 直接控制(抖动<20 μs),同步控制(抖动<6 μs) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 耐压等级 | 60V |

    3. 产品特点和优势


    - 高隔离度:内置2 kVRMS隔离,确保微控制器和负载之间的电气安全。
    - 宽电压范围:操作电压范围广泛,可适应不同工业应用需求。
    - 低功耗:导通电阻低,仅260毫欧,减少能耗。
    - 多功能控制模式:支持直接和同步控制,满足多种应用场景需求。
    - 过载保护:具备过载和过温保护功能,增强系统可靠性。

    4. 应用案例和使用建议


    应用案例:X-NUCLEO-OUT13A1常用于工业自动化、过程控制和电机驱动等领域。例如,在一个自动化生产线上,它可以用来控制多个高电流电机的启动和停止,确保生产线的平稳运行。
    使用建议:为了充分发挥X-NUCLEO-OUT13A1的优势,建议在设计电路时,考虑到其宽电压范围的特点,合理选择供电源。同时,利用其丰富的状态指示灯和隔离特性,提高系统的监控和诊断能力。此外,结合STM32Cube软件平台,可以更方便地进行系统开发和调试。

    5. 兼容性和支持


    X-NUCLEO-OUT13A1与STM32 Nucleo开发板兼容,并且配备了Arduino UNO R3连接器,便于与各种传感器和执行器连接。此外,ST公司提供了全面的技术支持和文档资源,包括用户手册、参考设计和常见问题解答,帮助开发者快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查电源电压是否符合要求 |
    | 输出状态指示不正确 | 检查逻辑电平是否正确设置 |
    | 过热报警 | 确认散热措施是否到位,必要时降低负载电流 |

    7. 总结和推荐


    X-NUCLEO-OUT13A1作为一款高性能的工业数字输出扩展板,具有广泛的操作电压范围、高隔离度和丰富的保护功能。它特别适合需要高可靠性和多样化的工业应用场合。结合STM32Cube软件平台,开发人员可以轻松实现复杂的功能,是值得推荐的开发工具。

X-NUCLEO-OUT13A1参数

参数
包装方式 散装

X-NUCLEO-OUT13A1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

X-NUCLEO-OUT13A1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他工具 STMICROELECTRONICS X-NUCLEO-OUT13A1 X-NUCLEO-OUT13A1数据手册
