X-NUCLEO-OUT11A1概述

    # X-NUCLEO-OUT11A1工业数字输出扩展板技术手册

    产品简介

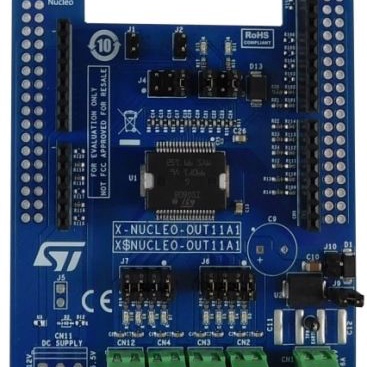

    X-NUCLEO-OUT11A1是一款专为STM32 Nucleo开发板设计的工业级数字输出扩展板。它内置ISO808八通道高侧智能功率固态继电器(智能功率开关IPS),并提供强大的驱动能力和诊断能力,适用于需要高压、大电流工业负载的场景。该扩展板集成了多通道高侧开关控制功能,结合嵌入式2k VRMS电隔离技术,能够显著提升系统稳定性和安全性。
    主要功能和应用领域:
    - 提供八路独立高侧驱动输出,每通道额定电流可达0.7A。
    - 嵌入电隔离技术,确保逻辑电路与高压侧安全隔离。
    - 支持直接控制模式和同步控制模式,可实现高速响应。
    - 广泛应用于工业控制、电机驱动、PLC(可编程逻辑控制器)、自动化设备等领域。

    技术参数


    以下为X-NUCLEO-OUT11A1的主要技术规格:
    | 参数类别 | 规格 |

    | 输入电压范围 | 10V 至 36V(默认值) |
    | 输出电压等级 | 支持3.3V至5V逻辑输入 |
    | 单通道额定电流 | 每通道最大0.7A |
    | 高侧开关电阻 | 最大导通电阻260mΩ |
    | 控制模式 | 直接模式(jitter<20us)和同步模式(jitter<6us) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 隔离等级 | 嵌入式2k VRMS电隔离 |
    | 功能保护 | 包含欠压锁定、过载保护、过温保护、接地丢失保护等 |
    | 封装形式 | PowerSO36 |

    产品特点和优势


    独特功能:
    1. 集成隔离技术:采用2k VRMS隔离设计,彻底解决了高压与低压侧之间的信号干扰问题。
    2. 灵活的控制方式:支持直接模式和同步模式,适应不同应用场景需求。
    3. 高可靠性保护机制:包括过载、过温、接地丢失等多种保护,大幅提升系统运行的安全性。
    4. 兼容性强:与STM32 Nucleo开发板及Arduino UNO R3兼容,方便二次开发。
    市场竞争力:
    - 强大的工业级适应性使其适合各类高压高电流场景。
    - 免费配套软件(如X-CUBE-IPS)大幅简化开发流程,降低学习成本。
    - 符合RoHS、China RoHS环保标准,绿色无害。

    应用案例和使用建议


    典型应用场景:
    - PLC模块:作为工业级PLC的核心扩展模块,用于控制多路继电器。
    - 电机驱动:配合步进电机或伺服电机,用于实现精确控制。
    - 机器人控制系统:连接多个伺服模块,实现高效协调。
    使用建议:
    - 在同步模式下工作时,建议将输入信号抖动设置在6us以下以提高稳定性。
    - 如果系统负载较大,需特别注意散热设计以避免因过热导致故障。
    - 软件支持方面,推荐用户优先选用STM32Cube IDE,可快速搭建功能原型。

    兼容性和支持


    兼容性:
    - 完美适配STM32 Nucleo系列开发板(如NUCLEO-F401RE、NUCLEO-G431RB)。
    - 支持Arduino UNO R3接口,可轻松接入第三方扩展模块。
    厂商支持:
    STMicroelectronics提供详尽的技术文档与在线支持服务,同时免费软件工具(如X-CUBE-IPS)大幅提升了开发效率。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电源输入不稳定导致异常 | 确保输入电压范围在10V至36V之间。 |
    | 系统出现过温报警 | 检查散热设计是否合理,增加散热片或风扇。 |
    | 输出无法正常开启 | 确认输入控制信号极性是否正确,检查逻辑电压。|

    总结和推荐


    综合评估:
    X-NUCLEO-OUT11A1是一款高性能工业级数字输出扩展板,其集成的ISO808智能功率开关芯片具备卓越的驱动能力和防护性能。凭借稳定的电隔离技术、灵活的控制模式以及良好的兼容性,它非常适合需要高压、大电流输出的应用场景。
    推荐结论:
    强烈推荐使用X-NUCLEO-OUT11A1进行工业级数字输出系统的开发与测试。无论是初学者还是资深开发者,这款扩展板都能帮助您快速构建可靠高效的工业控制系统。
