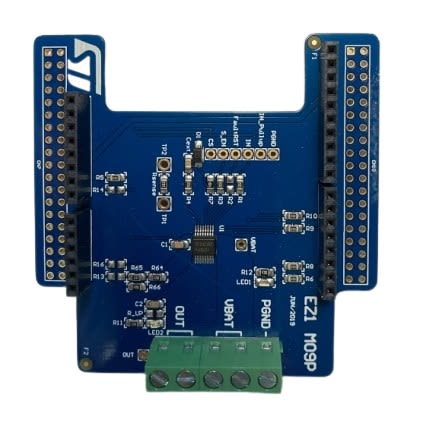

EV-VN9012AJ

厂牌: STMICROELECTRONICS
产品描述: VN9012AJ Evaluation Board
供应商型号: 4225748
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS 评估、开发板开发工具 EV-VN9012AJ

EV-VN9012AJ概述


    产品简介


    EV-VN9012AJ 评价板是一款由STMicroelectronics设计的单通道高侧驱动器,集成VIPower M0-9技术。这款电子元器件主要用于汽车和其他工业应用中,能够驱动12V汽车接地负载。通过兼容3V和5V CMOS接口,它能够提供保护和诊断功能,适用于各种电阻、电感和电容负载。

    技术参数


    - 最大瞬态供应电压 (VCC):36V
    - 操作电压范围 (VCC):4V至28V
    - 典型导通电阻(每通道) (RON):12mΩ
    - 电流限制(典型值) (ILIMH):56A
    - 待机电流(最大值) (ISTBY):0.5µA
    其他关键参数:
    - 极低电压操作,适用于深冷起动应用(符合LV124标准,修订版2013)
    - 具备模拟反馈功能的单通道智能高侧驱动器
    - 非常低的待机电流
    - 电流感应诊断功能,提供高精度的比例电流镜反馈
    - 过载和短路到地面(功率限制)指示
    - 热关断指示
    - OFF状态开路检测(外部拉升)
    - 输出短路到VCC检测
    - 感应使能/禁用功能

    产品特点和优势


    - 极端低电压操作:适用于极端低温下的起动应用,符合LV124标准,确保设备在严苛环境下仍能正常运行。
    - 智能保护:集成多种保护功能,如负载电流限制、过载主动管理、过温关断,并可通过专用故障复位引脚解锁输出。
    - 多功能诊断:多功能多路复用模拟输出引脚,可进行高精度比例负载电流感测、供电电压反馈和芯片温度感测,以及过载和短路检测。
    - 高度兼容:兼容3V和5V CMOS输出,适用于广泛的应用场景。

    应用案例和使用建议


    应用场景:
    - 汽车应用:适用于驱动汽车中的电阻、电感和电容负载。
    - ADAS系统:为高级驾驶辅助系统(如雷达和传感器)提供受保护的电源。
    使用建议:
    - 连接方式:建议用户根据提供的评价板连接图进行连接,以确保各个引脚的功能正确对应,避免误接导致的故障。
    - 优化方案:考虑在极端低温环境中增加额外的加热装置,以提高设备的可靠性和寿命。

    兼容性和支持


    - 兼容性:EV-VN9012AJ 与各种3V和5V CMOS输出设备兼容,易于集成到现有系统中。
    - 支持服务:STMicroelectronics提供了全面的技术支持,包括在线文档、技术支持热线和销售办事处,用户可以通过这些渠道获取最新的产品信息和技术支持。

    常见问题与解决方案


    - 问题1:如何实现负载电流的精确检测?
    - 解决方案:使用内置的电流镜比例反馈功能,结合精准的负载电流感应,可以实现高精度的电流检测。

    - 问题2:设备出现过温保护后如何复位?
    - 解决方案:通过专用的故障复位引脚(FaultRST)解锁输出,或者使用配置功能关闭过温保护。

    总结和推荐


    综合评估:
    EV-VN9012AJ 是一款功能强大且可靠的单通道高侧驱动器,集成了多种保护和诊断功能,非常适合于汽车及其他工业应用中。其优秀的电流感应能力、广泛的电压范围以及出色的兼容性使其在市场上具有很高的竞争力。
    推荐:
    鉴于其高性能和可靠性,强烈推荐给需要在复杂应用环境中稳定工作的工程师和设计师。对于需要精确电流检测和多重保护机制的应用,EV-VN9012AJ 将是一个非常理想的选择。

EV-VN9012AJ参数

参数
包装方式 散装

EV-VN9012AJ厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

EV-VN9012AJ数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 评估、开发板开发工具 STMICROELECTRONICS EV-VN9012AJ EV-VN9012AJ数据手册

EV-VN9012AJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 367.1653
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 367.16
直接购买
加入购物车
