首页  >  产品百科  >  ISO808A-1

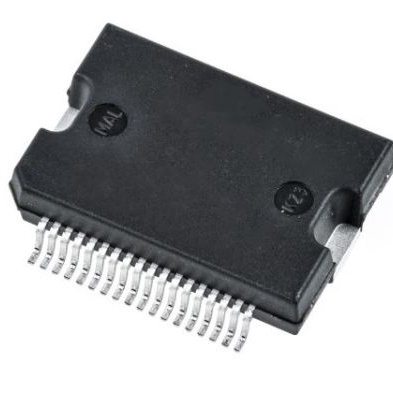

ISO808A-1

产品分类: 电源管理芯片(PMIC)
厂牌: STMICROELECTRONICS
产品描述: 高侧开关电源芯片, 双通道, 9.2 → 36 V电源, 8输出, 36引脚
供应商型号: UA-ISO808A-1
供应商: 海外现货
标准整包数: 31
STMICROELECTRONICS 电源管理芯片(PMIC) ISO808A-1

ISO808A-1概述


    产品简介


    ISO808A 和 ISO808A-1 是一款隔离式八通道高边电源固态继电器,具有串行外设接口(SPI)功能,特别适用于驱动大电感负载。这些器件采用低功耗设计,提供了一种高效且可靠的方式来控制各类负载,包括电阻、电容和电感负载。此外,它们还具备过温保护和短路保护功能,确保系统的稳定性和安全性。

    技术参数


    - 电源电压范围:
    - 工作电压范围:9.2V 至 36V
    - 高边输出电压:高达 45V
    - 逻辑侧供电电压:2.75V 至 5.5V
    - 最大漏电流:-25mA(逻辑侧数字接地)
    - 最大热耗散:3.8W(PowerSO-36)、2.6W(TFQFPN32)
    - 电气特性:
    - 开通电阻(RDS(on)):每通道 0.125Ω(典型值)
    - 关断时间:43μs 至 80μs
    - 上升时间:19μs 至 32μs
    - 下降时间:7μs 至 23μs
    - 短路电流限制:ISO808A/ISO808AQ 最大 0.7A,ISO808A-1/ISO808AQ-1 最大 1A
    - 保护特性:
    - 过温保护:每通道独立的过温保护,当温度超过保护阈值时自动关闭
    - 欠压关断:具有迟滞特性的欠压保护
    - 过电压保护:VCC 最大钳位电压为 57V

    产品特点和优势


    - 多通道设计: 支持 8 个独立通道,可同时驱动多种类型的负载,非常适合复杂的工业控制系统。
    - 低功耗: 具备低功耗特性,能够延长电池寿命和减少能源消耗。
    - 高可靠性: 集成了多重保护机制,如过温保护、短路保护和过电压保护,确保系统的稳定运行。
    - 高速通信: SPI 接口最高可达 20MHz 的通信速度,提供快速的数据传输能力。
    - 符合标准: 符合多项国际安全标准,如 IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5 和 IEC 61000-4-8,确保产品质量和安全性。

    应用案例和使用建议


    - 应用案例:
    - 在编程逻辑控制器(PLC)中,ISO808A 和 ISO808A-1 可用于实现高边开关控制,驱动电阻、电容和电感负载。
    - 在数控机床中,这些器件可以用于控制电动机和其他执行机构,确保精确的运动控制。

    - 使用建议:
    - 在高电感负载的情况下,确保充分的散热设计,以避免因过热而导致的损坏。
    - 定期检查并校准系统,确保 SPI 通信的速度和准确性符合要求。
    - 在安装过程中,注意保持足够的爬电距离和空气间隙,以防止潜在的安全隐患。

    兼容性和支持


    - 兼容性:
    - ISO808A 和 ISO808A-1 与各种微控制器(MCU)兼容,通过 SPI 接口实现无缝通信。
    - 支持 5V 和 3.3V TTL/CMOS 逻辑信号输入。
    - 支持和服务:
    - 厂商提供详细的技术文档和支持,可以通过 STMicroelectronics 的本地销售办事处获取进一步的信息。

    常见问题与解决方案


    1. 问题:如何设置 SPI 通信速度?
    - 解决方案:参考技术手册中的串行接口定时图(Table 9),确保设置的时钟频率(fCLK)不超过 20MHz。
    2. 问题:如何处理过温保护触发?
    - 解决方案:过温保护被触发后,受影响的通道将自动关闭。检查并调整散热设计,确保芯片温度低于保护阈值。
    3. 问题:如何读取故障状态?
    - 解决方案:通过读取 FAULT 和 PGOOD 诊断引脚的状态来确定是否有故障发生。这些引脚是开放漏极输出,提供故障状态的指示。

    总结和推荐


    ISO808A 和 ISO808A-1 是一款非常出色的电子元器件,尤其适合应用于工业控制和数控系统中。它们具备高性能、高可靠性和多功能特性,能够满足复杂应用的需求。强烈推荐在需要高边开关控制和多重保护机制的应用场景中使用这些器件。在选择和使用时,请务必参考详细的技术手册和应用指南,以充分发挥其性能和可靠性。

ISO808A-1参数

参数
工作电源电流 -
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 36V
最小工作供电电压 -
包装方式 散装

ISO808A-1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

ISO808A-1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 电源管理芯片(PMIC) STMICROELECTRONICS ISO808A-1 ISO808A-1数据手册

ISO808A-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
310+ $ 6.0125 ¥ 50.3847
527+ $ 5.7625 ¥ 48.2898
库存: 310
起订量: 310 增量: 31
交货地:
最小起订量为:310
合计: ¥ 15619.25
