LIS302DL

产品分类: 加速度传感器
厂牌: STMICROELECTRONICS
产品描述: 18mg/digit,72mg/digit Digital 2.16V 3.6V 三轴 ±1.5g~±3g,±3g~±4g,±4g~±40g LGA-14 支架安装,贴片安装 5mm(长度)*3mm(宽度)
供应商型号: UNP-LIS302DL
供应商: 海外现货
标准整包数: 1

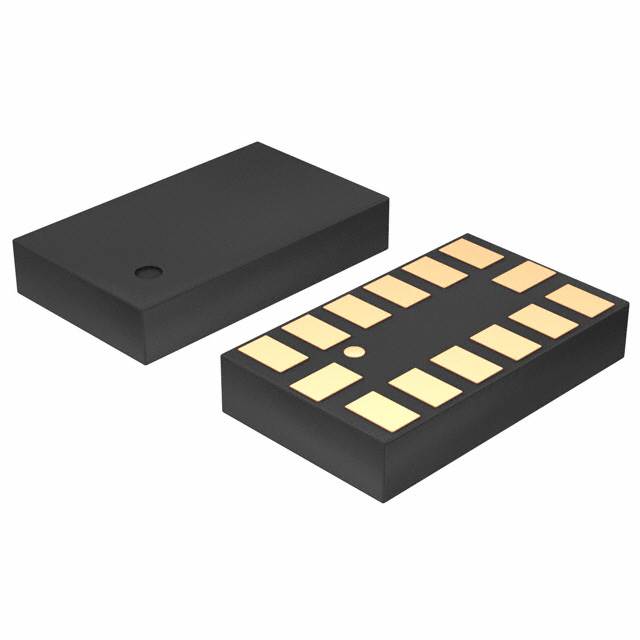

STMICROELECTRONICS 加速度传感器 LIS302DL

LIS302DL概述

    LIS302DL MEMS Motion Sensor 技术手册解析

    1. 产品简介


    产品类型:
    - LIS302DL 是一款超紧凑型低功耗三轴线性加速度计。
    主要功能:
    - 支持±2g/±8g可选满量程。
    - 数字输出接口,支持I2C和SPI协议。
    - 可编程多中断生成器。
    - 点击和双击识别。
    - 嵌入式高通滤波器。
    - 自检功能。
    - 适用于多种应用:跌落检测、运动激活功能、游戏和虚拟现实输入设备、振动监测和补偿。
    应用领域:
    - 跌落检测。
    - 运动激活功能。
    - 游戏和虚拟现实输入设备。
    - 振动监测和补偿。

    2. 技术参数


    供电电压:
    - 2.16 V至3.6 V。
    兼容IO:
    - 1.8 V兼容。
    功耗:
    - 小于1 mW。
    输出数据率:
    - 100 Hz或400 Hz。
    绝对最大额定值:
    - 高冲击生存能力可达10000g。
    温度范围:
    - -40 °C 至 +85 °C。

    3. 产品特点和优势


    独特功能:
    - 动态可选的±2g/±8g满量程。
    - I2C和SPI数字输出接口。
    - 内置多个中断生成器。
    - 点击和双击识别。
    - 嵌入式高通滤波器和自检功能。
    优势:
    - 极低功耗。
    - 高精度和稳定度。
    - 广泛的工作温度范围(-40 °C 至 +85 °C)。
    - 兼容多种通信接口,便于集成。

    4. 应用案例和使用建议


    应用场景:
    - 游戏和虚拟现实输入设备: 利用点击和双击识别功能,实现更自然的游戏控制。
    - 跌落检测: 在便携式设备中,用于触发安全保护机制。
    - 振动监测和补偿: 在机械设备中,用于实时监测并调整振动情况。
    使用建议:
    - 根据应用需求选择合适的满量程。
    - 配合多中断生成器进行灵活配置。
    - 定期进行自检,确保传感器功能正常。

    5. 兼容性和支持


    兼容性:
    - LIS302DL 可以方便地通过I2C和SPI接口与各种主控芯片连接,兼容性强。
    支持:
    - ST公司提供详尽的技术文档和支持服务,确保用户能够快速上手。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:传感器无法正常工作。
    - 解决方案: 检查供电电压是否符合要求(2.16 V至3.6 V),确认I2C或SPI接口连接正确。

    - 问题2:输出数据不稳定。
    - 解决方案: 检查传感器周围是否有电磁干扰,必要时增加屏蔽措施。

    - 问题3:传感器检测不到点击或双击事件。
    - 解决方案: 确认点击和双击的阈值设置是否合理,适当调整点击时间和窗口时间。

    7. 总结和推荐


    综合评估:
    - LIS302DL 是一款功能强大、性能可靠的三轴线性加速度计。其低功耗、高精度和广泛的温度适应性使其成为众多应用的理想选择。
    推荐使用:
    - 推荐在需要高精度和稳定性加速度检测的应用中使用。无论是游戏和虚拟现实设备,还是工业领域的振动监测,LIS302DL都能发挥出色表现。
    希望这份技术手册解析能够帮助您更好地理解和应用LIS302DL加速度计。如果您有任何疑问或需要进一步的帮助,请联系ST公司获取更多支持。

LIS302DL参数

参数
灵敏度 18mg/digit,72mg/digit
典型带宽 -
加速度范围 ±1.5g~±3g,±3g~±4g,±4g~±40g
最大工作供电电压 3.6V
最小工作供电电压 2.16V
轴类型 三轴
输出类型 Digital
长*宽*高 5mm(长度)*3mm(宽度)
通用封装 LGA-14
安装方式 支架安装,贴片安装
零件状态 停产
包装方式 托盘

LIS302DL厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LIS302DL数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 加速度传感器 STMICROELECTRONICS LIS302DL LIS302DL数据手册

LIS302DL封装设计

查看详情并下载
Symbol
Footprint
3D Model
