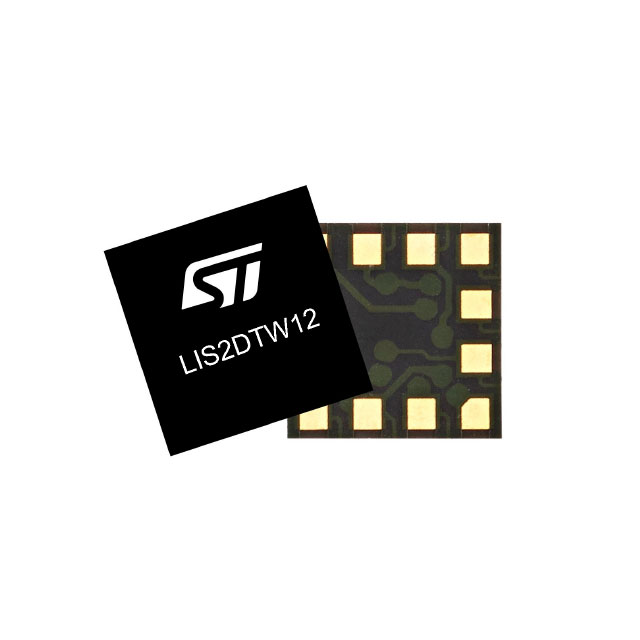

LIS2DTW12TR

产品分类: 加速度传感器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体, 加速度计, 温度传感器, 表面贴装, 3轴, 最高工作温度+85°C
供应商型号: 14M-LIS2DTW12TR
供应商: 云汉优选
标准整包数: 50
STMICROELECTRONICS 加速度传感器 LIS2DTW12TR

LIS2DTW12TR概述

    LIS2DTW12 三轴线性加速度计与温度传感器技术手册

    1. 产品简介


    LIS2DTW12 是一款由STMicroelectronics设计的高性能三轴线性加速度计和温度传感器。这款传感器属于“femto”系列,采用成熟且坚固的微机械加工制造工艺。它特别适合需要超低功耗和高精度的应用场合,如便携式医疗设备、运动监测装置和手持设备等。该传感器集成了温度传感功能,可以在广泛的温度范围内提供准确的数据。

    2. 技术参数


    - 超低功耗: 功耗模式下的电流消耗低至50纳安,活性低功耗模式下低于1微安。
    - 极低噪声: 低功耗模式下的噪声低至1.3毫克RMS。
    - 嵌入式温度传感器: 精度为0.8°C(典型值)。
    - 多工作模式: 支持多种操作模式和带宽选项。
    - 全尺度范围: ±2g/±4g/±8g/±16g。
    - 电源电压: 1.62V到3.6V。
    - 高速I²C/SPI数字输出接口: 可实现高达1600 Hz的数据速率。
    - 单次数据转换: 按需触发的数据转换。
    - 存储容量: 嵌入32级FIFO缓冲区。
    - 温度范围: -40°C到+85°C。
    - 认证标准: ECOPACK,RoHS和“绿色”标准。

    3. 产品特点和优势


    - 超低功耗: 在休眠模式下的极低电流消耗使该传感器适用于电池供电设备。
    - 高精度温度传感: 内置的温度传感器在-40°C到+85°C的温度范围内具有±0.8°C的典型精度。
    - 多功能模式: 多种工作模式允许用户根据应用需求选择合适的带宽和噪声水平。
    - 高耐冲击性: 最高可承受10000 g的冲击。
    - 高可靠性: 符合ECOPACK,RoHS和“绿色”标准,确保无害环境。

    4. 应用案例和使用建议


    应用案例:
    - 脆弱货物运输跟踪:实时监测货物的运动状态,防止损坏。
    - 便携式医疗设备:实时监测患者的生命体征,提高护理质量。
    - 智能电源管理:在手持设备中实现智能节能。
    使用建议:
    - 根据不同的应用场景选择合适的工作模式和全量程范围。
    - 使用嵌入式FIFO缓冲区可以减少主机处理器的干预,优化系统性能。

    5. 兼容性和支持


    - 通信接口: 支持I²C和SPI两种接口,灵活适应各种应用环境。
    - 官方支持: 用户可以通过本地STMicroelectronics销售办事处获得技术支持和售后服务。

    6. 常见问题与解决方案


    常见问题:
    - 电流消耗异常: 检查是否有寄生负载或电源不稳。
    - 数据输出错误: 检查连接线路和接口设置。
    解决方案:
    - 确保所有接口正确连接,检查电源供应是否稳定。
    - 使用内部FIFO存储数据可以减少外部干扰。

    7. 总结和推荐


    总结:
    LIS2DTW12是一款高性能、低功耗的三轴线性加速度计和温度传感器,非常适合于各种移动和电池供电设备。它具备超低功耗、高精度和多种工作模式,能够满足不同应用场景的需求。
    推荐:
    鉴于其卓越的技术性能和广泛的应用领域,强烈推荐使用LIS2DTW12传感器。无论是对于新项目的设计还是现有系统的升级,这款传感器都是一个理想的选择。

LIS2DTW12TR参数

参数
输出类型 I²C,SPI
灵敏度 4098(±2g)~512(±16g)(LSB/g)
典型带宽 800mHz~800Hz
加速度范围 ±2g,4g,8g,16g
最大工作供电电压 3.6V
最小工作供电电压 1.62V
轴类型 X轴,Y轴,Z轴
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 LGA-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LIS2DTW12TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LIS2DTW12TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 加速度传感器 STMICROELECTRONICS LIS2DTW12TR LIS2DTW12TR数据手册

LIS2DTW12TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
