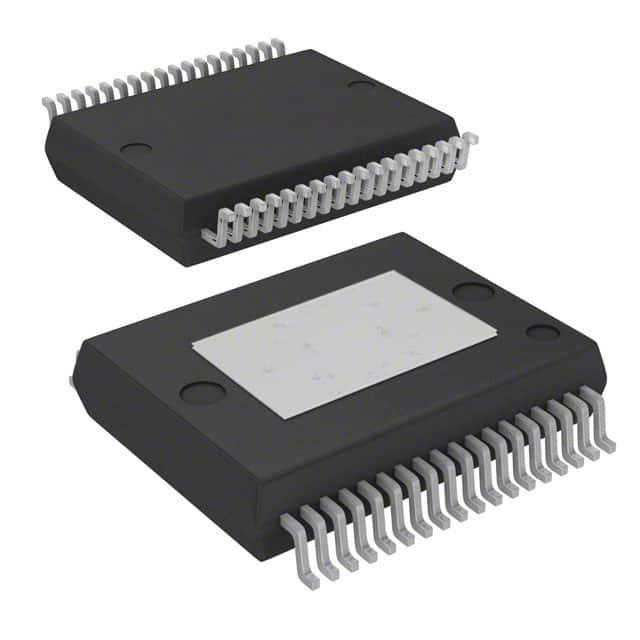

VNH5050A-E

产品分类: 其他稳压器
厂牌: STMICROELECTRONICS
产品描述: 半桥(2) 贴片安装
供应商型号: UA-VNH5050A-E
供应商: 海外现货
标准整包数: 49

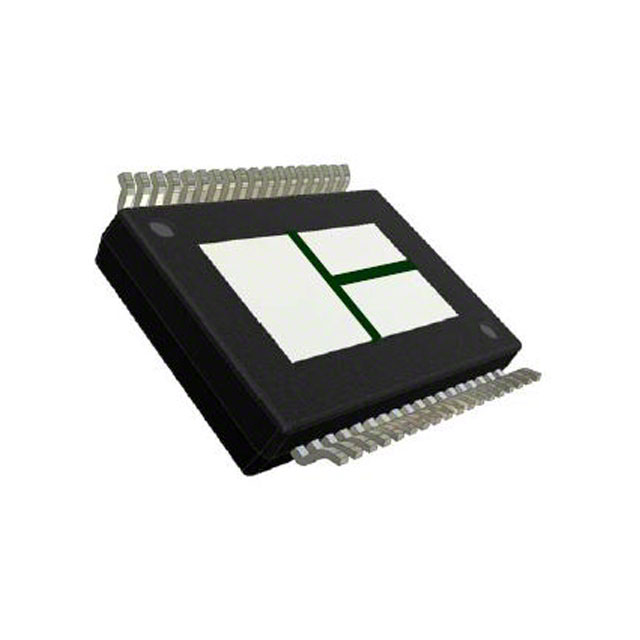

STMICROELECTRONICS 其他稳压器 VNH5050A-E

VNH5050A-E概述

    VNH5050A-E: 全集成汽车级H桥电机驱动器

    1. 产品简介


    VNH5050A-E 是一款专为广泛应用于汽车领域的全桥式电机驱动器。它采用集成化的高侧和低侧开关设计,能够高效管理电机驱动,适用于多种电动机械系统。通过VIPower® M0技术,将功率MOSFET与智能信号保护电路集成在同一芯片上,实现卓越的性能和可靠性。

    2. 技术参数


    VNH5050A-E的关键技术参数如下:
    - 输出电流:最大30 A
    - 逻辑输入:3 V CMOS兼容
    - 电源电压范围:4.5 V至24 V
    - 热关断温度:最高150°C
    - 功耗限制:在短路接地时控制内部高侧驱动器功耗
    - 逆向电池保护:能承受最高-25 A的反向电池电流
    - 钳位电压:过电压钳位,最高可达52 V
    - 电磁干扰防护:符合ISO 7637-2标准,确保在各种环境下正常工作

    3. 产品特点和优势


    VNH5050A-E具有以下显著特点和优势:
    - 高效的功率管理:集成了多个保护机制,如过温保护、过压保护和欠压保护,确保系统稳定运行。
    - 灵活的控制接口:CMOS兼容的逻辑输入端口,允许直接连接微控制器,简化系统设计。
    - 高精度电流检测:通过CS引脚提供与电机电流成比例的输出电流,便于监控和调试。
    - 低功耗:在待机模式下具有非常低的功耗,适用于需要长时间运行的应用。

    4. 应用案例和使用建议


    VNH5050A-E 在实际应用中的典型案例包括汽车座椅调节系统、电动自行车和工业自动化设备。具体使用建议如下:
    - 电动自行车:利用PWM信号进行速度控制,实现平稳的调速体验。
    - 汽车座椅调节:通过正反转控制,实现座椅的前后移动功能。
    - 工业自动化设备:由于其高电流输出能力,适用于驱动大功率电机。

    5. 兼容性和支持


    VNH5050A-E 支持广泛的电气特性和通信接口,易于与其他电子元件和系统集成。ST公司提供全面的技术文档和支持,帮助客户解决开发过程中的任何问题。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题1:过温保护触发
    - 解决方案:检查散热措施是否充分,调整风扇或增加散热片以降低工作温度。
    - 问题2:逆向电池条件下的异常行为
    - 解决方案:确保外部电路包括适当的保护措施,如二极管或MOSFET,来防止逆向电池影响。

    7. 总结和推荐


    总体而言,VNH5050A-E 是一款高度可靠且功能丰富的全桥电机驱动器,特别适合汽车和其他要求严格环境的应用场合。其强大的保护机制和精准的电流检测功能使其在市场上具有较高的竞争力。我们强烈推荐此产品给需要高性能电机驱动解决方案的设计工程师。
    本手册提供了详尽的产品信息和实用指导,助力您在复杂应用环境中充分发挥VNH5050A-E 的潜力。如果您有任何进一步的技术疑问,欢迎随时联系ST技术支持团队。

VNH5050A-E参数

参数
拓扑 半桥(2)
10.5mm(Max)
7.6mm(Max)
2.47mm(Max)
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 管装

VNH5050A-E厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VNH5050A-E数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他稳压器 STMICROELECTRONICS VNH5050A-E VNH5050A-E数据手册

VNH5050A-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
